    我们可以在项目视图中包含植物、汽车、人物和其他环境。渲染视图时,环境也会被渲染,从而给图像添加真实的细节。

    使用“放置贴花”工具可以将图像放置到建筑模型的表面上以进行渲染。

    例如,可以将贴花用于标志、绘画和广告牌。对于每个贴花,可以指定一个图像及其反射率、亮度和纹理(凹凸贴图)。我们可以将贴花放置到水平表面和圆筒形表面上。

    “插入”选项卡 → “链接”面板 → “贴花”下拉列表 → image.png(贴花类型)。


    使用贴花渲染的范例

    创建贴花类型

    贴花类型包含以下任一图像类型:BMP、JPG、JPEG和PNG。

    1.单击“插入”选项卡 → “链接”面板 → “贴花”下拉列表 → image.png(贴花类型)。


    3.在“新贴花”对话框中,为贴花输入一个名称,然后单击“确定”。

    “贴花类型”对话框将显示新的贴花名称及其属性。

    4.指定要使用的文件作为“图像文件”。

    单击image.png(浏览)定位到该文件。Revit支持下列类型的图像文件:BMP、JPG、JPEG和PNG。

    5.指定贴花的其他属性。

    6.单击“OK”。

    现在,我们可以将贴花类型的实例放置在建筑模型中。

    在视图中放置贴花

    在二维视图或三维正交视图中放置贴花。

    1.在Revit项目中,打开二维视图和三维正交视图。

    该视图必须包含一个可以在其上放置贴花的平面或圆柱形表面。我们无法将贴花放置在三维透视视图中。

    2.单击“插入”选项卡 → “链接”面板 → “贴花”下拉列表image.png(放置贴花)。

    如果当前项目中不存在贴花,将显示“贴花类型”对话框,我们需要在其中创建一个贴花类型。

    3.在“类型选择器”中,选择要放置到视图中的贴花类型。

    4.如果我们要修改贴花的物理尺寸,需要在选项栏中,输入“宽度”和“高度”值。要保持这些尺寸标注间的长宽比,需要选择“固定宽高比”。

    5.在绘图区域中,单击要在其上放置贴花的水平表面(如墙面或屋顶面)或圆柱形表面。

    贴图在所有未渲染的视图中显示为一个占位符,如图所示。将光标移动到该贴图或选中该贴图时,它显示为矩形横截面。详细的贴花图像仅在已渲染图像中可见。


    不能在使用椭圆或半椭圆墙绘图工具创建的墙上放置贴图。

    6.放置贴花之后,可以继续放置更多相同类型的贴花。要放置不同的贴花,需要在“类型选择器”中选择所需的贴花,然后在建筑模型上单击所需的位置。

    7.要退出“贴花”工具,需要按Esc键两次。

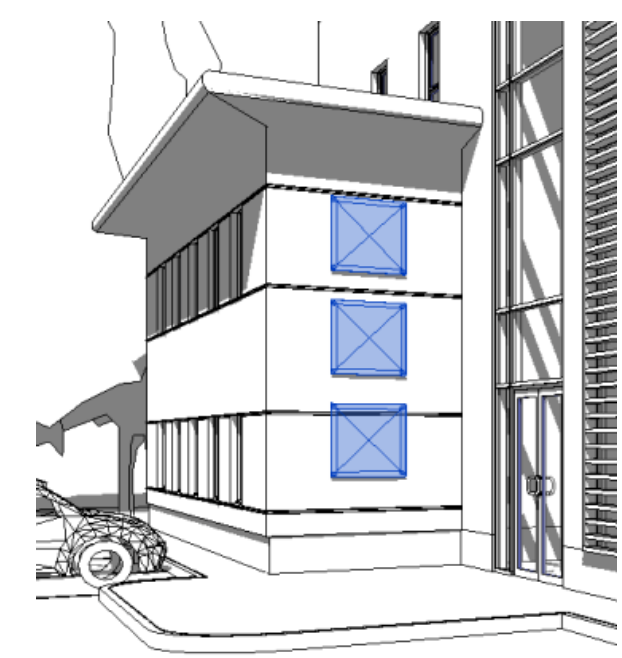

    显示贴花占位符的三维视图

    修改已放置的贴花

    我们可以对贴花进行移动、调整大小、旋转或更改属性等操作。

    1.在项目视图中,选择该贴花。

    2.要移动该贴花,需要将该贴花拖曳至新位置。

    3.要调整贴花的大小,需要拖曳其蓝色夹具,或在选项栏上,输入新的“宽度”和“高度”值。要保持这些尺寸标注间的长宽比,需要选择“固定宽高比”。

    4.要将贴花恢复为原始尺寸,需要在选项栏上单击“重设”。

    5.要旋转该贴花,需要使用“旋转”工具。

    6.若要修改贴花的属性,需要使用“属性”选项板。

    我们还可以更改贴花图像及其属性。

    单击“插入”选项卡 → “链接”面板 “贴花”下拉列表 → image.png(贴花类型)。

    重命名贴花类型

    可以为贴花类型输入新名称。

    1.单击“插入”选项卡 → “链接”面板 → “贴花”下拉列表 → image.png(贴花类型)。

    2.在贴花列表中,选择要重命名的贴花类型。

    3.单击(重命名)。

    4.在“重命名”对话框中,输入新名称,然后单击“确定”。

    复制贴花类型

    可以复制贴花类型。

    1.单击“插入”选项卡 →  “链接”面板 →  “贴花”下拉列表 → image.png(贴花类型)。

    2.在贴花列表中,选择要复制的贴花类型。

    3.单击(复制)。

    4.在“复制贴花”对话框中,为新的贴花类型输入名称,然后单击“确定”。

    5.在“设置”下,为新的贴花类型指定图像文件和属性。

    6.单击“OK”。

    删除贴花类型

    还可以删除贴花类型。

    1.单击“插入”选项卡 →  “链接”面板 →  “贴花”下拉列表 →  image.png(贴花类型)。

    2.在贴花列表中,选择要删除的贴花类型。

    3.单击(删除)。

    4.要确认我们希望删除选定的贴花类型,需要在提示时单击“是”。

    在项目之间共享贴花

    如果我们在一个项目中创建了多个贴花,那么我们可以在另一个项目中使用这些贴花。

    要执行这个操作,需要单击“管理”选项卡 →  “设置”面板 →  image.png(传递项目标准)。在“选择要复制的项目”对话框中,选择“贴花类型”。

    确保贴花的图像文件对目标项目可用。当Revit需要访问图像文件时,它首先使用绝对路径在为该文件指定的位置中查找。如果Revit在该位置找不到该文件,则它将会搜索在“选项”对话框的“渲染”选项卡中指定的路径。

    如果将项目文件发送给另一个团队成员,那就必须同时发送这些贴花的图像文件。
