Revit中项目基点在哪里？Revit中项目基点、测量点的意义及修改方法
1.首先来了解一下项目基点、测量点的定义：
测量点：项目在世界坐标系中实际测量定位的参考坐标原点，一般可以理解为项目在城市坐标系统中的位置。
项目基点：项目在用户坐标系中测量定位的相对参考坐标原点，需要根据项目特点确定此点的合理位置。
2.Revit中项目基点默认为隐藏状态，点击快速命令栏“显示隐藏图元”命令即可显示项目基点，如图所示。

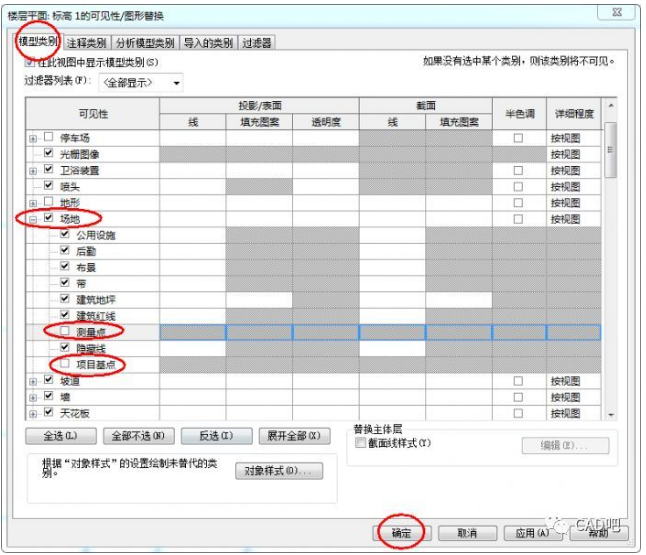

也可在“VV”视图可见性中设置，如图所示。
3.Revit中项目位置与项目基点位置默认为锁定的关联状态，即项目的位置是会随着项目基点的位置变换而变化的，实际项目中一般以左下角两根轴网的交点为项目基点的位置，如下图，需要把项目基点移动到A轴和1轴的交点处。
注意：一定要先打开“回形针锁”，如图所示。
使用“MV”移动命令，把项目基点移动到A轴和1轴的交点处，如图所示。

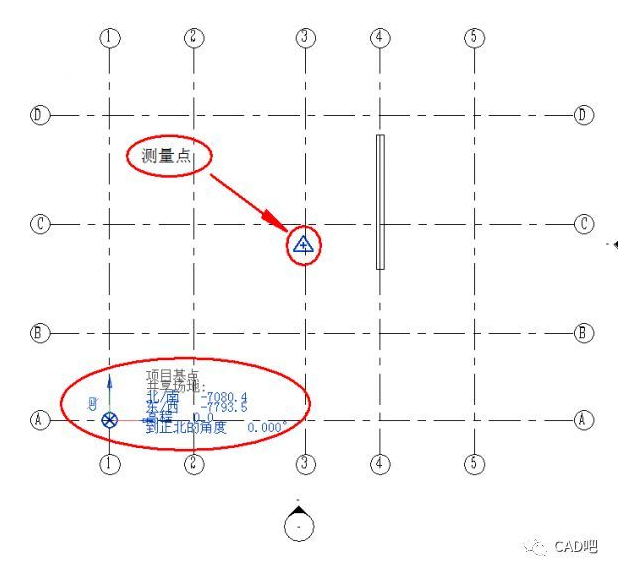

会发现项目基点的北/南、东/西坐标发生了变化，不再是0、0，这是由于测量点的位置没有变。
4.此时需要更改项目基点的北/南、东/西坐标为0、0，项目基点和测量点的位置就修改好了。

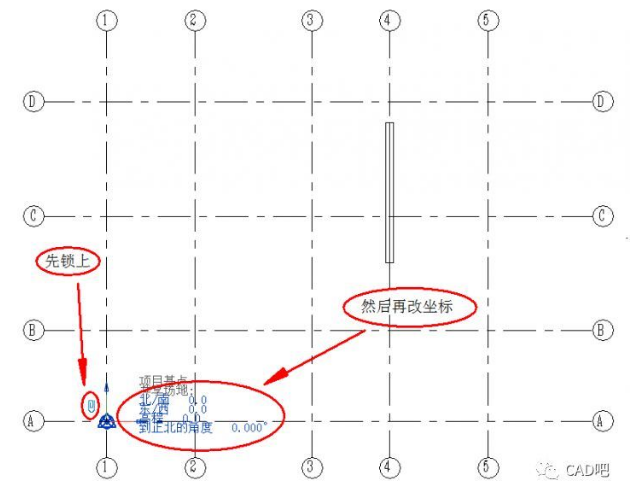

注意：改坐标前，一定要先将“回形针锁”锁上，如图所示。
大家可以用上述方法来统一各专业模型的项目基点，然后使用“原点到原点”的方法来达到链接整合模型文件的目的。
