Dynamo有哪些应用案例？Dynamo在幕墙中的应用
导言：今天给大家带来2种Dynamo在幕墙中的应用，废话不多说，直接给看官们道来。
通过Dynamo把幕墙点位图转化为revit模型

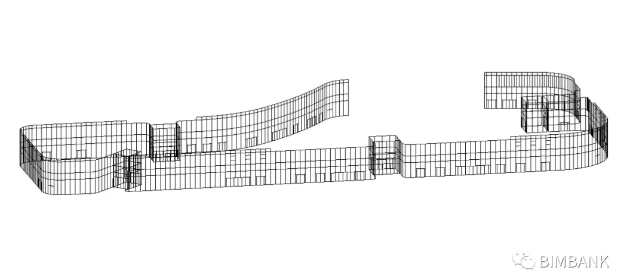

其实要实现这个小技能其实很简单，首先第一步就是通过犀牛或者cad来提取幕墙的点位并生成相应的表格，然后通过dynamo来驱动表格程序从而生成revit的线模，其实这个线模只是幕墙的一个表面样式，什么细节部分的都还没有具体体现。如下图样式。

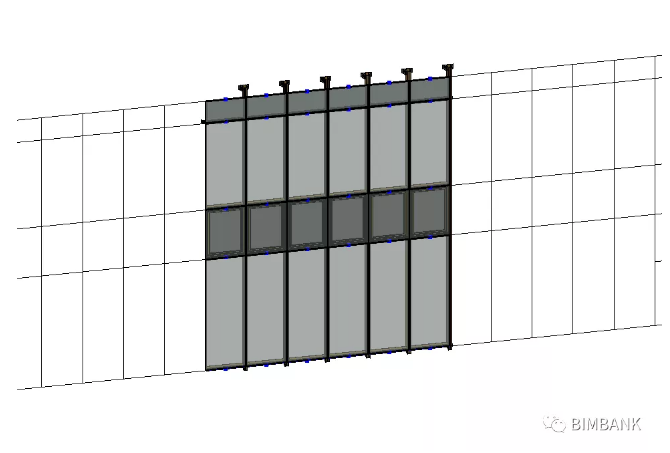

接下来，我们需要做的工作就是通过revit的族功能把我们幕墙板块的具体样式给构件出来，然后通过Dynamo的程序驱动，从而得到我们最终想要的效果。
通过Dynamo放置幕墙埋件

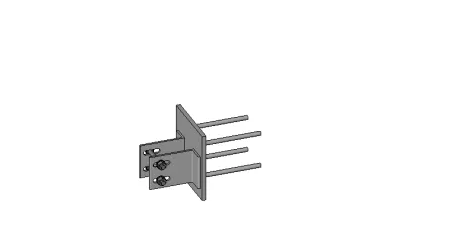

首先给大家上一张埋件的截图，（revit做的哦）

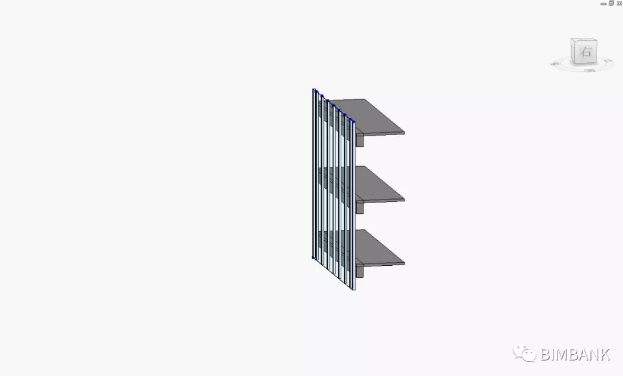

然后在项目中建立了一个幕墙，再把埋件族载入到项目之中。

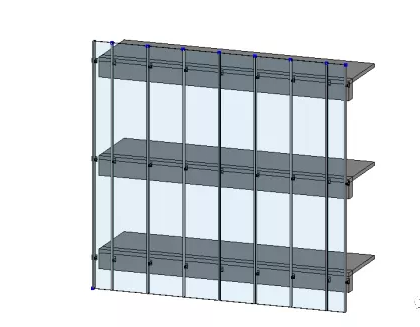

接下来就是奇迹的出现喽，睁大你的眼睛请往下看。

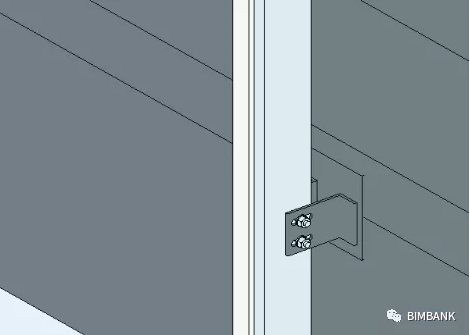

我再放一张细部的图，方便大家观看最终效果。
是不是很感兴趣呢，接下来让我给大家梳理一下这个的基本一个流程，其实使用过Dynamo的小伙伴就知道，在它里面有关于revit的节点功能，也有放置族的节点功能，这个就是利用放置族功能的节点，首先我们的获取这个幕墙竖挺的直线，然后获取直线上的点的xyz坐标值，获取之后离成功就不远咯，在获取xy的值之后，其实放置埋件就简单了，我们只需要把它的z值给成你所要的就OK咯。（在dynamo中有通过xyz坐标来放置族功能的节点。）
