BIM技术在工程施工中的深化管理（1）管综
碰撞检查
已经完成的土建专业和安装专业BIM模型输出相应碰撞文件，利用碰撞系统集成建筑全专业模型进行综合碰撞检查，详细定位每处碰撞点。在此过程发现的碰撞点将并且自动生成碰撞报告，用于与设计院的沟通工作。
管线综合优化调整

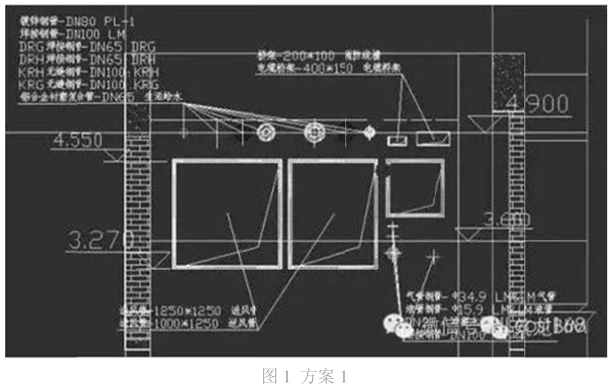

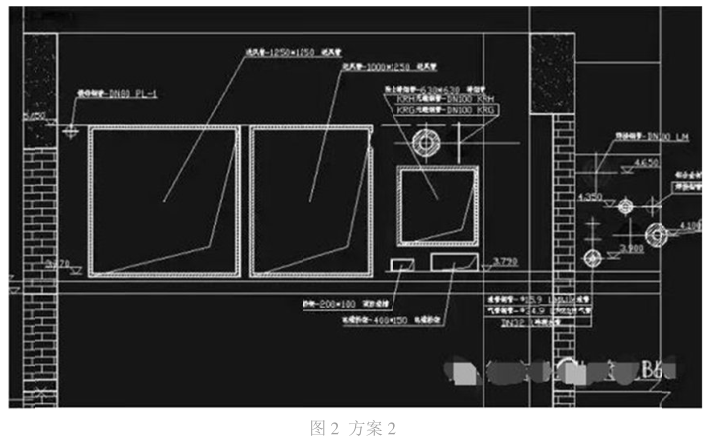

碰撞检查完成之后，利用BIM系统三维可视化的优点一一处理碰撞点。在考虑现场施工便利性和使用功能的前提下，要确定排布原则，并提出多套方案供项目选择，方案1、方案2如图1、图2所示。项目最终选择了方案1。

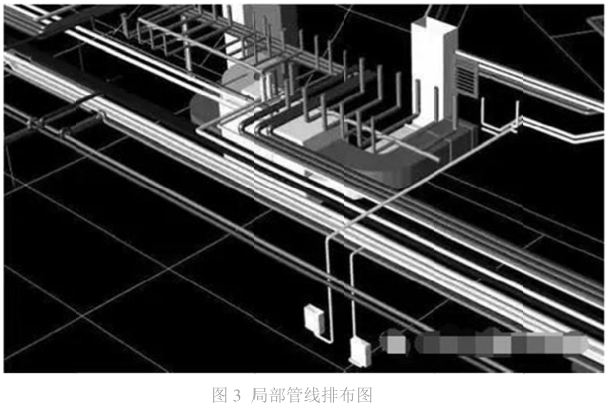

确定了方案之后，在三维状态下重新细致地排布管线，尽可能避免出现碰撞点。图3为局部调整后的管线排布情况。

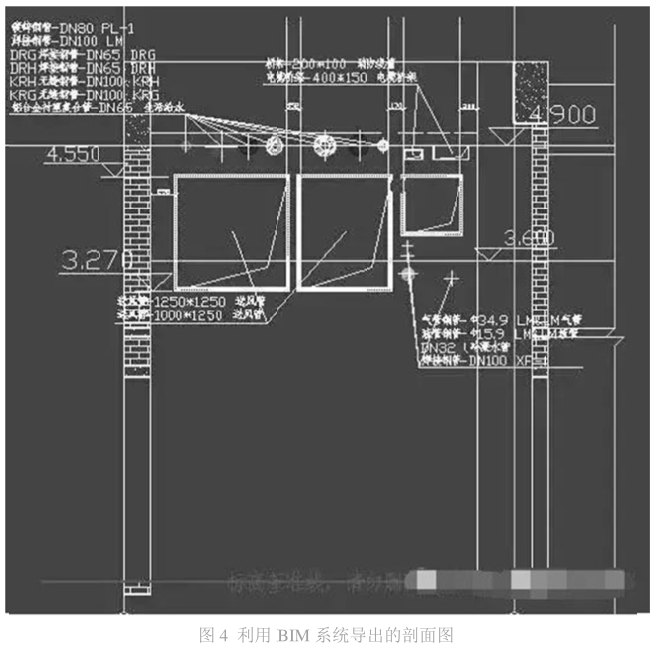

利用BIM系统的综合支架功能完成三维支架展示、支架可视化，并分层、分区域、分系统计算支架材料的用量，做好支架安装前的管控工作。确认调整方案，综合调整管线后，利用BIM系统导出剖面图指导现场施工，具体如图4所示。
利用BIM系统确定设备和材料的进场计划，并提前提醒现场人员安排相关工作计划，防止出现有工作被遗忘的情况，以确保施工进度。
