选矿XBIM

    BIM技术起源于美国，2000年之后在我国开始应用于石化行业。石化厂是典型的流程工厂（plant），料流主要是通过管道输送，选矿厂也具有这一特点。中冶北方是我国选矿领域设计研发“国家队”，2008年率先开始学习、应用BIM技术。经过十多年的发展、积淀，锻炼了一批成熟的队伍，并将BIM技术成功应用于多项国内外工程。

    PART01

    什么是BIM

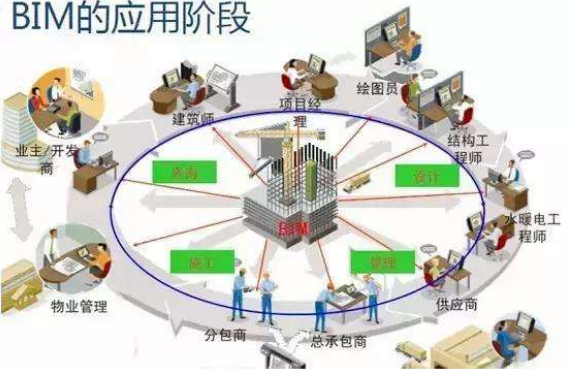

    BIM，全称BuildingInformationModeling，中文翻译为建筑信息模型。它是以建筑工程项目的各项相关信息数据为基础建立模型，通过数字信息仿真模拟建筑物所具有的真实信息。从建筑（工程）的设计、施工、运行直至建筑全寿命周期的终结，全部信息整合于一个三维模型信息数据库中，设计方、业主方、制造方、施工方等各方人员可以基于BIM模型进行协同工作，有效提高工作效率、降低成本和投资。

    PART02

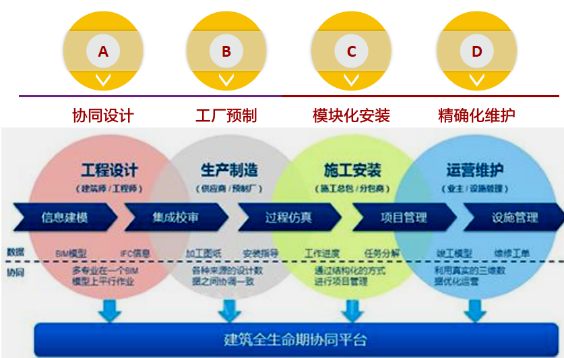

    BIM技术的优势

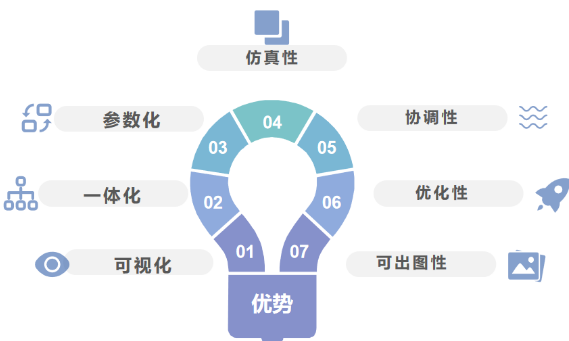

    设计优势

    可视化 一体化 参数化 仿真性

    协调性 优化性 可出图性

    生产制造中的优势

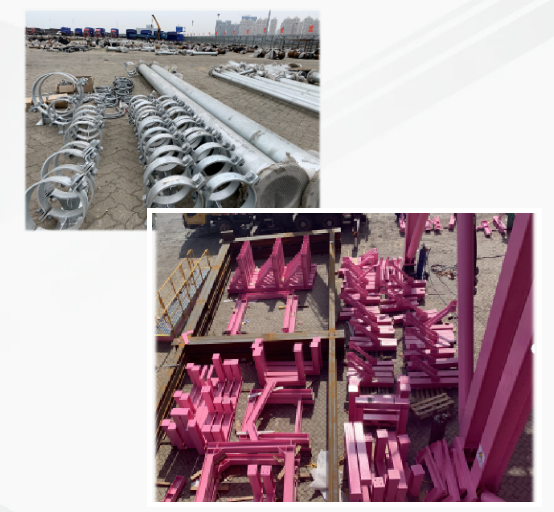

    可实现混凝土基础、钢结构、非标设备、管道的工厂预制，尤其是内衬管道、弯头等的提前精确预制、编码。工厂化制作加工精度高，效率高，加工费用低，且降低后续施工成本。

    对于施工费用高的发达国家、施工时间短的寒冷地区、施工周期紧张、施工现场场地紧张的工程，工厂制作优势更加明显。

    施工安装中的优势

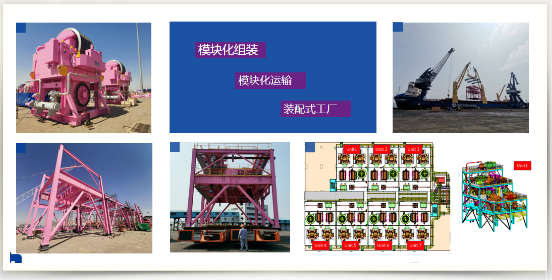

    施工前期，利用三维模型可进行施工过程的模拟，国外工程可在国内组装，模块化之后装船运输。减少现场制作、安装的工程量，并大大降低成本。

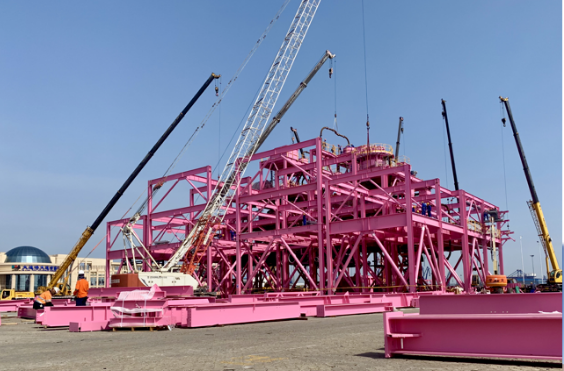

    大连湾组建现场

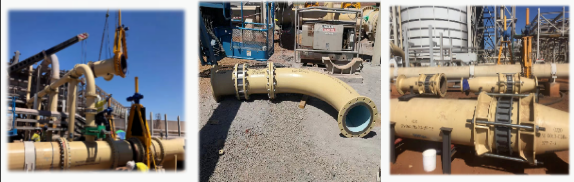

    管道预组、管道施工

    运营维护中的优势

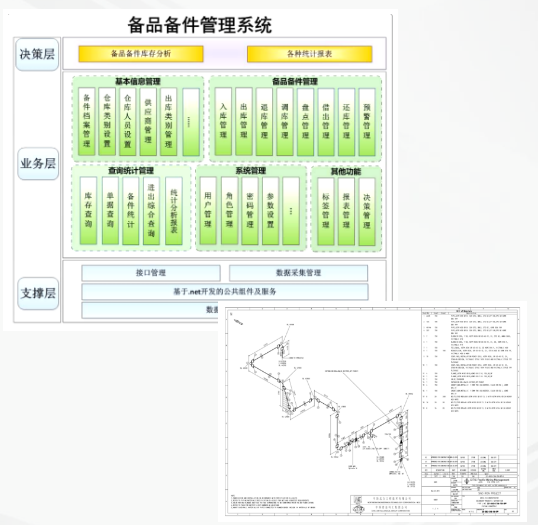

    BIM技术的应用在运营中具有，全寿命周期、可视化等优势；维护中具有精细化管理、实现备品备件的预制等优势。

    PART03

    BIM技术应用于选矿设计

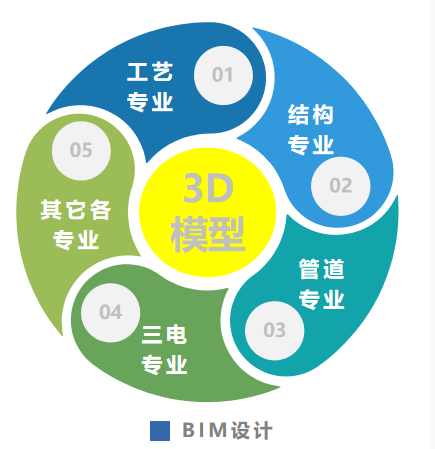

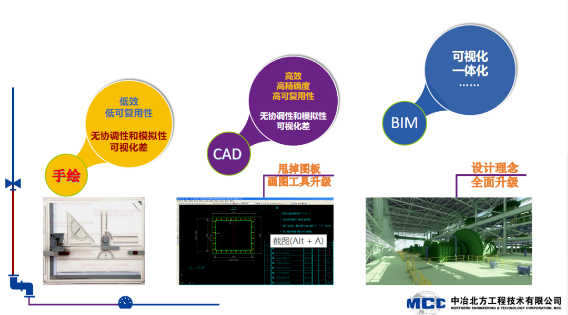

    传统设计一般多为二维设计，从设计、施工、到营运维护管理，其流程多为线性流程。BIM设计是一项系统性的工作，需要各方的参与和配合。

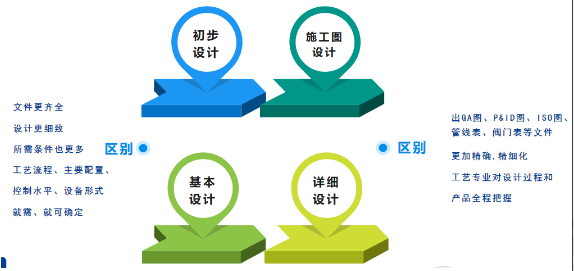

    设计顺序

    部分产品及功能简介

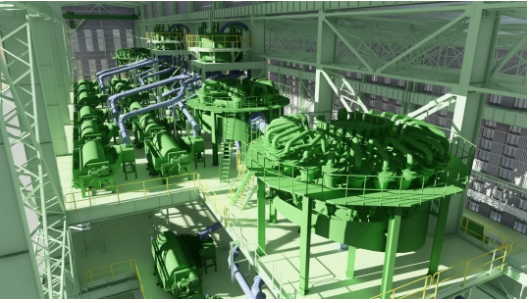

    01、三维模型

    三维模型是包含全部数据信息的参数化模型，是贯穿项目始末的设计产品。中间过程可分阶段接受业主的审核，共同商议方案布置和设计细节，直观可视，精确无误。

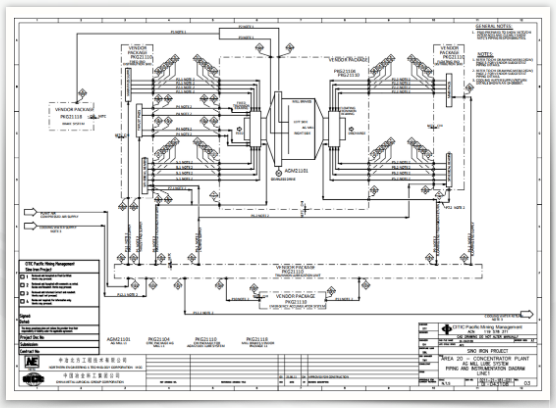

    02、P&ID图

    管道仪表流程图，是工艺设计的核心，借助项目初期规定的图形符号和文字符号，用图示的方法把工艺过程中的全部设备、仪表、管道、阀门及管件，按其功能以及工艺要求组合起来，能够直观看到各个生产过程的工作和控制原理。

    其核心在于数据管理。其产生的数据可以批量导入和导出数据库，自动生成设备、管道、仪表等报表。

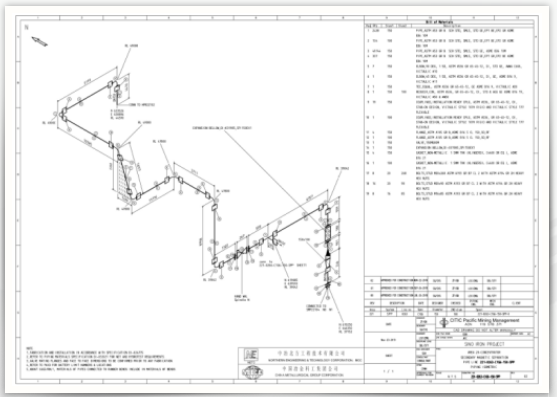

    03、ISO图

    管道轴侧图。通过管道模型生成，可以用于管道预制和现场安装。可实现非专业化安装队伍的精确安装。

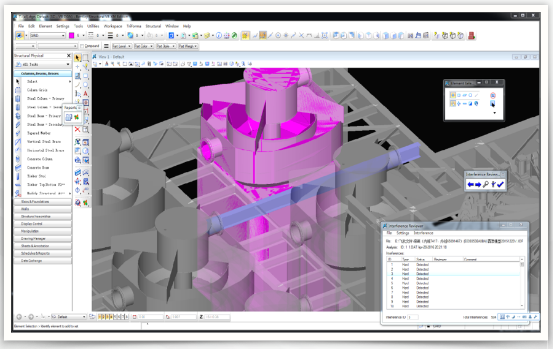

    04、碰撞检查

    可对模型进行碰撞检查并导出碰撞统计表，根据碰撞点对模型及图纸进行修改。减少了图纸错误及设计变更，提高设计质量。另外，三维模型还可以实现安装碰撞检查，为模块化安装提供保障。
