BIM技术案例:BIM技术在上海迪斯尼的实际应用

发布:中文网小编3号 浏览:5831人 分享
发布于:2020-04-20 14:14

    2011年4月8日,上海迪士尼乐园项目正式开工建设,投资245亿元,面积116公顷总规划面积7平方公里。迪士尼项目BIM模型采用Revit进行多专业建模,并采用Navisworks进行模型整合,Revit和Navisworks双向联动进行模型检查和修改并最终发布。你有木有去过迪斯尼?有没有喜欢玩的项目呢?下面一起去了解一下关于上海迪士尼BIM技术的应用吧。

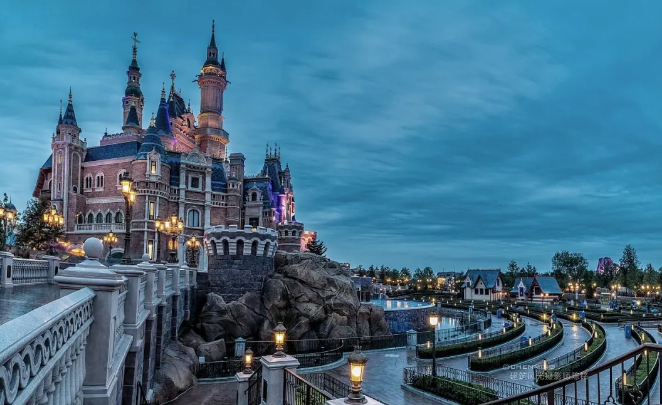

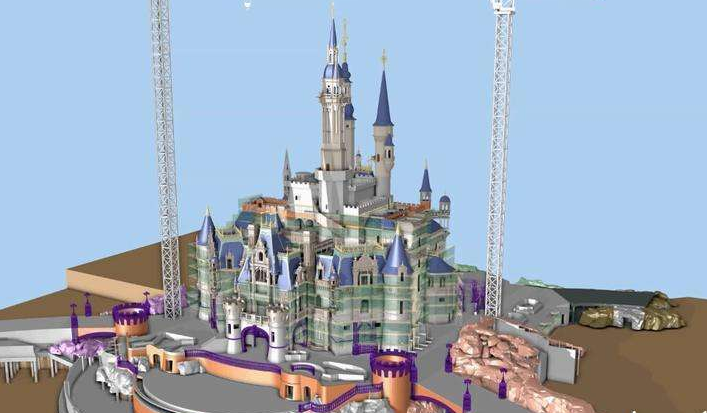

    上海迪士尼的奇幻童话城堡项目成功应用建筑信息模型(BIM)技术,获得了美国建筑师协会的“建筑实践技术大奖”。借助BIM技术,迪士尼工程人员不用手拿纸质图纸,带个iPad就可进行现场管理,三维视图让施工错漏一目了然,避免了返工浪费。该项目成功应用BIM技术,获得了美国建筑师协会的“建筑实践技术大奖”。


    上海迪士尼BIM应用案例

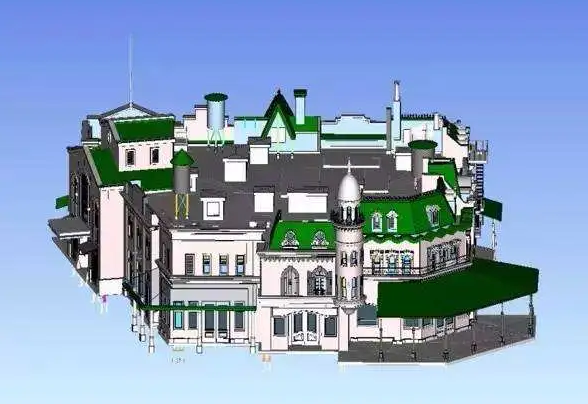

    BIM团队主要由机电、装修、土建、园林景观、钢结构各团队组成,最终由总包方BIM团队进行整合形成最终实体建筑信息模型。

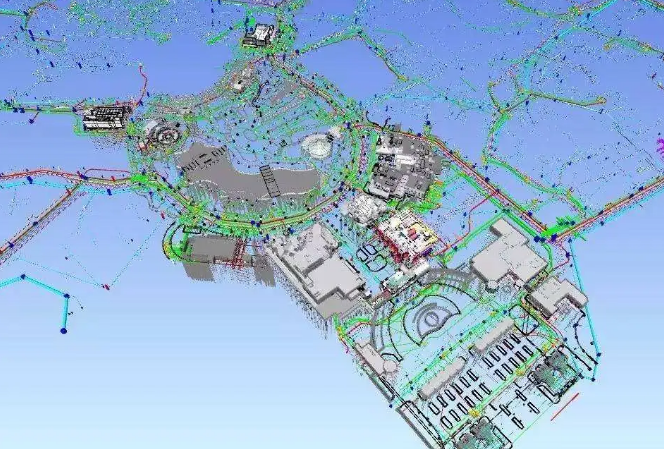

    迪士尼项目BIM模型采用Revit进行多专业建模,并采用Navisworks进行模型整合,Revit和Navisworks双向联动进行模型检查和修改并最终发布。


    1、Revit(BIM建模核心平台)

    Revit整合和融入了建筑信息模型(BIM)的最新理念,可帮助建筑设计师设计、建造和维护。Revit是BIM的核心建模平台,各专业的设计师都要应用它来建模,实时同步模型数据并协同建模。


    2、Navisworks(BIM模型管理平台)

    可视化和仿真,分析多种格式的三维设计模型,碰撞检查也是在Navisworks中进行。Navisworks支持所有项目相关方可靠地整合、分享和审阅详细的三维设计模型,在使用和管理BIM模型阶段处于核心地位。

    BIM技术的运用,为迪斯尼避免了约3000个问题。

    1、广泛协同

    BIM的核心价值是加强华特·迪士尼幻想工程(WDI)、当地设计院和各施工企业之间、监理单位等之间的协同。

    这有几点好处:确保准确了解设计意图,在施工开始前先于BIM系统中协调各参建方,推进高效沟通。

    获益于BIM管理协同平台,让以互联网为基础的社会协作、虚拟会议和云计算成为可能,让全球各地的工作团队,也因此能够汇集在一起协同工作。

    2、业主主导:BIM进度模拟

    Mendoza的项目整合团队不仅为当地团队提供BIM培训,还设法统一了各设计模型以便进行3D协调。此外,他们还准备了4D施工进度计划模拟,以便与总承包商分享并帮助他们理解WDI的施工规划设想。认识到业主提供的4D模拟的价值后,部分总承包商也在自己的定期进度报告及计划进度与实际进度的可视化对比中采用了4D模拟技术。

    3、身临其境的可视化技术

    WDI的创意团队需要一个可呈现基本材质、色彩和阴影,同时具备更高级可视化功能的模型整合与协同平台。应用BIM软件,项目整合团队更加逼真地呈现了纹理、材质乃至WDI表演团队开发的特殊效果。设在现场的巨幅电视墙使所有项目团队成员都可以通过令人身临其境的立体可视化技术“进入”BIM。


    4、缩短演出安排过程

    BIM的一个创造性应用典范是在某个涉及电子动画和音像特效的景点工程中提早整合WDI表演团队提供的信息。一般来说,表演团队需要八个月时间来制订演出安排并在完工后的“无尘阶段”调校设备,而“无尘阶段”在上海的这一系列项目中并不存在。因此,表演团队分享并应用了总承包商用于施工的BIM,从而在模型中提前协调和计划演出效果和设备布置的时间。这种做法将演出安排过程从八个月缩短到了一个月,并大幅缩减了现场安装所需的时间。

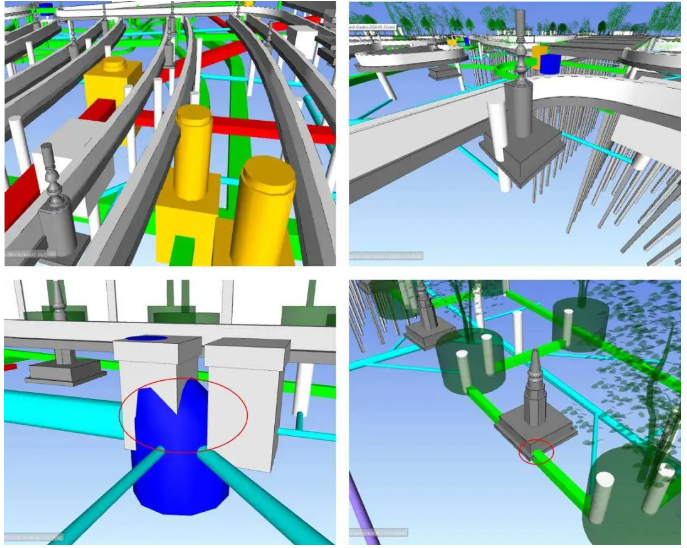

    5、碰撞检测和减少返工

    建设某个乐园时,在发布总承包商招标文件包之前的六个月时段里,项目团队共找出了约3000个问题。这些问题在“集中”开会(基于BIM技术的、有大量团队成员参加的综合会议)和/或提出160条信息请求时得以解决。算上总承包商在投标阶段提出的200条信息请求,信息请求总量仅为360条,这与此阶段通常的信息请求量(根据WDI的资料,一般在3000条左右)相比显著更低。

    6、运维阶段:BIM支撑设施运营与管理

    WDI计划应用BIM来支持设施的运营和管理。他们计划先用激光扫描技术将竣工状况扫描成文件,然后对总承包商提交的竣工模型进行必要的内部更新和修改,以制作准确的建成设施模型。

    BIM在施工中的应用优势

    传统深化设计过程中系统参数复核计算是拿着二维平面图在算,平面图与实际安装好的系统几乎都有较大的差别,导致计算结果不准确。偏大则会造成建设费用和能源的浪费,偏小则会造成系统不能正常工作。对于大型复杂的工程项目,采用BIM技术进行深化设计有着明显的优势。BIM模型是对整个建筑的全尺寸、全信息的三维模型,建模的过程可发现大量隐藏在设计中的问题,同时也是一次全面的“三维校审”过程。
