    在学习一个软件之前，我们要问自己的学习目的是什么？

    比如：Photoshop是用来做效果图的，Sketchup用来做模型的，那么Revit是用来做什么的呢？

    Revit是一款以“建筑构件”为基础的建模软件。因为模型可以被添加建筑信息，所以也叫做建筑信息模型（BIM）。在该模型的基础上，可以进行出图、出量、渲染等多种工程应用。

    目前Revit主要是两拨人在用：

    一种是在设计阶段，建筑师、室内设计师等等；

    另外是在施工阶段，施工技术员、造价员等等。

    本篇着重于设计的角度，来展开讲Revit最有价值的以下几点：

    一、集成交付，提高成果质量

    二、协同设计，降低沟通成本

    三、沉淀成果，迭代设计标准

    先来说第一点：

    什么是“集成交付”？

    “集成交付”就是方案团队提资给施工图设计院时，或者设计院提资给施工单位时，交付设计成果的一种方式。

    相对于简单的“图纸交付”而言，“集成交付”的内容包含：设计图纸+设计模型+IssueLog（问题列表），目的就是把设计成果表达的尽量准确、完善。

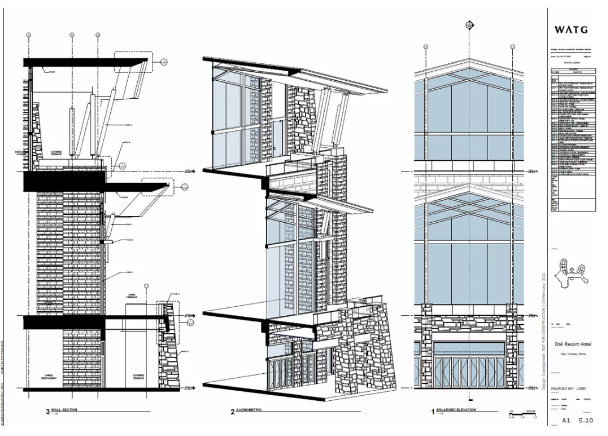

    图：平面+剖面+三维剖切的设计交付表达

    （Revit制作，来自网络）

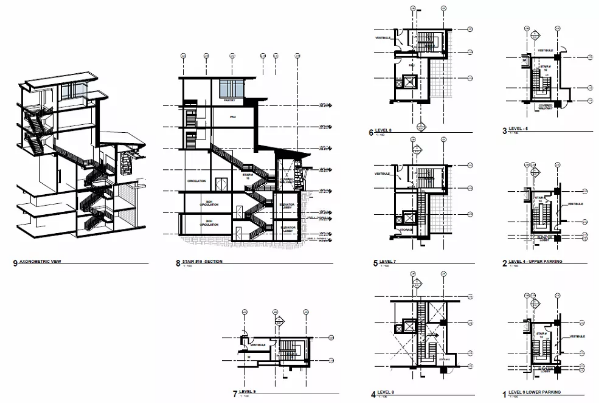

    图：借助三维模型可以快速理解复杂的空间关系

    （Revit制作，来自网络）

    建筑系的学生对“集成交付”这个概念还比较陌生，这是因为学生作业交付内容侧重于方案的生成思路——分析图、效果图更为重要，最后的成果并不需要交付给另外的人建造。

    而当一个建筑要建造时，过程中涉及到的专业各方人员非常多。要把建筑方案完整的表达给每一个人，仅靠效果图是不够的。这时准确的“集成交付”就很重要了。

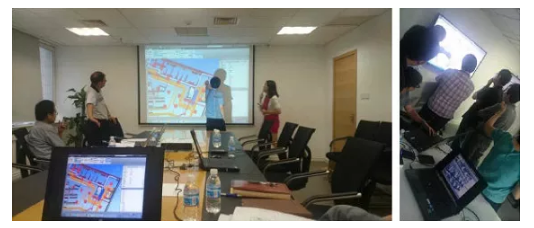

    图：多方设计人员基于汇总的设计成果进行问题探讨

    如何保证“集成交付”的正确性？

    常规的“集成交付”就是一套平立剖Cad图纸+Sketchup（Rhino）模型+效果图若干，这是一套执行效率高、普遍在用的方法——主要设计成果以图纸为准，模型和效果图作为辅助理解。

    但是这里存在问题，就是图纸自身的正确性。

    比如：

    因为项目复杂，平立剖是否对得上？目前二维的Dwg图纸做出来的效果，是否跟三维模型一致？因为业主、方案、施工图、钢结构等顾问团队分别位于不同城市，多轮提资时如何快速整合提资、发现提资问题？

    正确性纯粹是靠制图人员个人能力保证的。

    从图纸的生产流程上，还缺少快速检查的机制。

    越精品、越大型、越复杂的项目，正确性的问题就越重要。

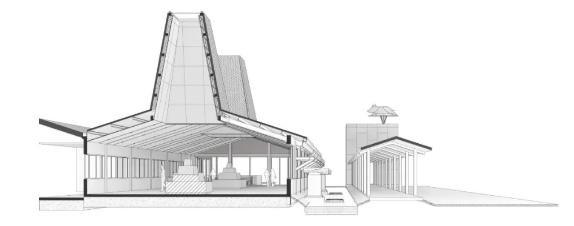

    图：华腾猪舍里展厅剖透视（斑马自绘）

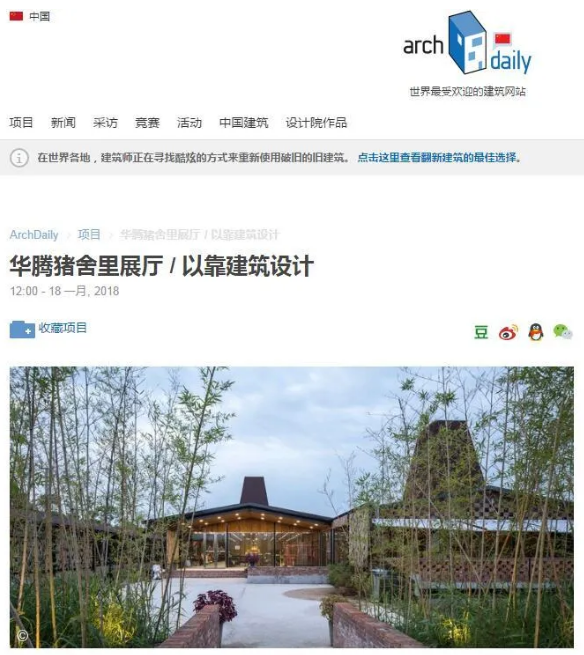

    图：建成效果，来自Archidaily

    业主关心建筑设计的完成度、建造过程的流畅度。

    当然这也是明星建筑师和施工图总工关心的事情，

    一线建筑师操心不完的也正是这些事情。

    图纸正确性的问题，如果要在流程上保证，那么就是用Revit来正向出图。

    Revit是根据模型来生成各种图纸的——

    因为模型是唯一的，所以平、立、剖图纸就是一致的。

    这就从图纸的生产流程上，保证了图纸的正确性。

    业主可以实时在Revit模型里查看这套图纸对应的建筑最后到底是什么样的——Revit模型成为设计项目管理的抓手之一。

    尤其是境外事务所、设计公司，需要建筑师具备Revit正向设计的能力。

    通过正向设计，来“集成交付”由Revit导出的图纸、Revit模型文件，以及基于这个Revit模型的issuelog、材料表、设备清单等设计信息。

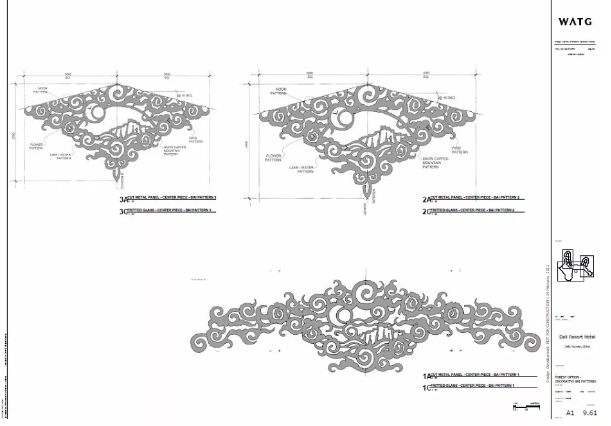

    图：Revit立面表达，清晰表达各索引位置（来自网络）

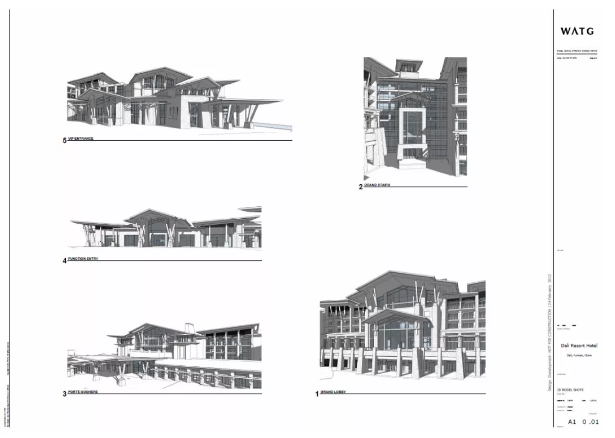

    图：Revit三维表达酒店立面造型（来自网络）

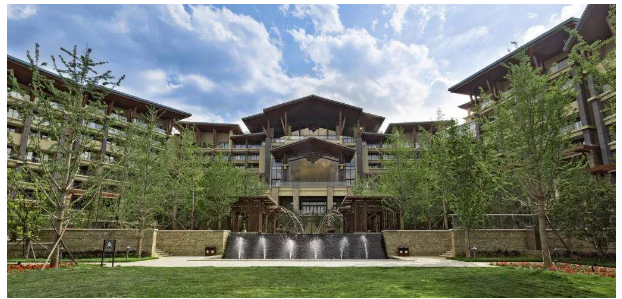

    图：云南大理实力希尔顿外景（来自网络）

    以上就是BIM设计的第一个价值：集成交付。

    （文本完）
