BIM中桥梁如何建模？Revit在桥梁方面建模技巧
一、写在前面
本人做BIM行业两年左右的时间了，做过房建中的土建、结构、机电方面的BIM建模及应用、目前有机会参与到桥梁方面的BIM应用，希望借助筑龙这个大平台通过最基本的在桥梁基础建模上与大家进行下交流，在学习如何通过revit来制作桥梁方面的做个抛砖引玉的效果。
二、内容
2.1、这里不方便说出这个路桥项目是什么项目、我也就不在赘诉这个项目的情况了，希望大家讨论的主要还是集中在桥梁梁段这一块，首先考虑到时间还有效率我们都是尽可能的去避免制作桥梁梁段的“死族”，活族制作出来之后还是有局部地方是不能满足要求的，比方讲我们常提到的桥梁道路的缓和曲线、超高等问题。希望各位前辈能给出相关的意见，小弟感激不尽！建立梁段模型的整体思路（建立轮廓族--建立梁族--组合拼装）
2.2、建立桥梁梁段模型
2.2.1建立轮廓族

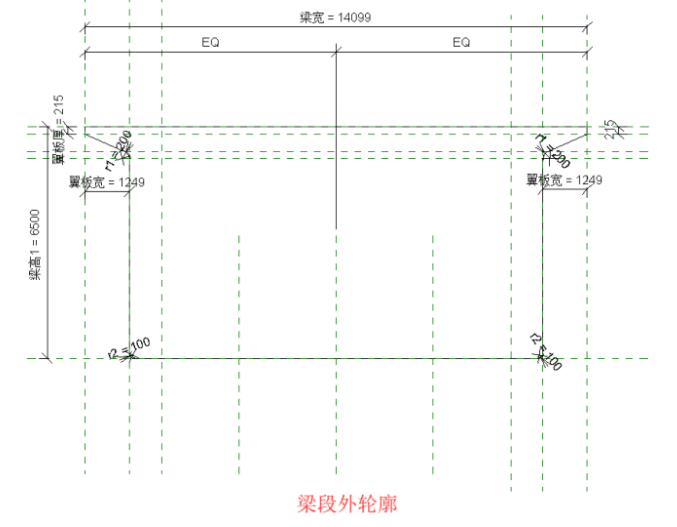

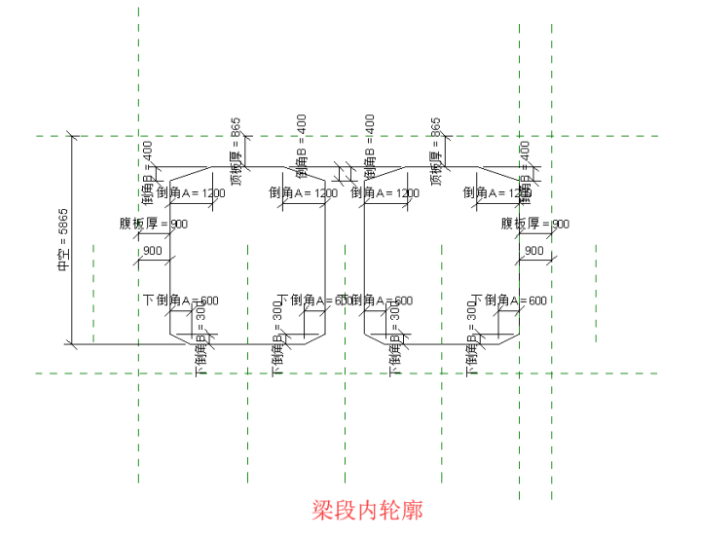

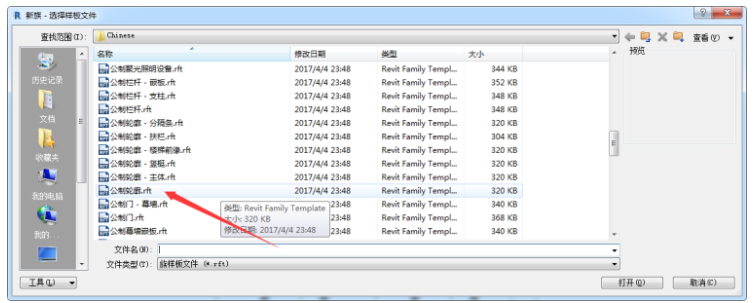

在revit中找到公制轮廓将轮廓族按照下图所示的内容进行制作

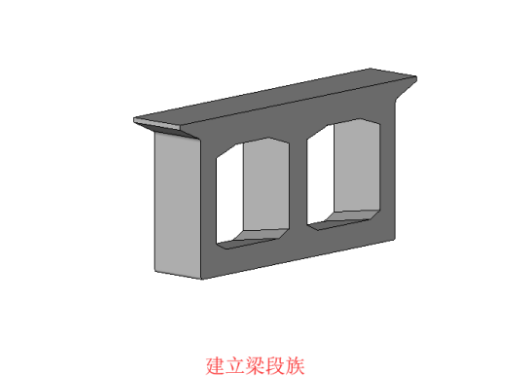

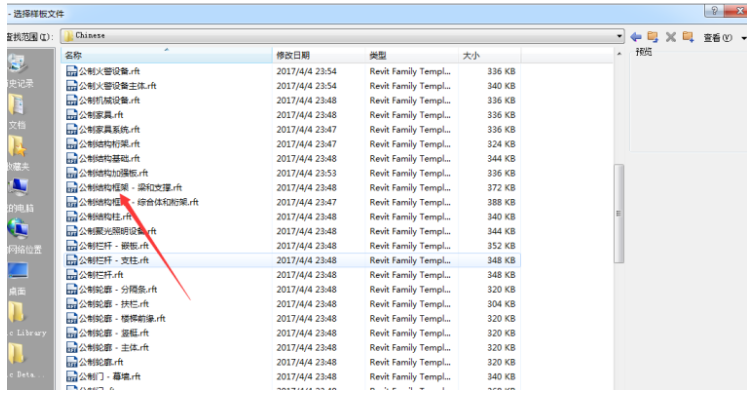

2.2.2通过revit再次建立梁段族文件样板、再通过放样融合生成梁段族。
2.3组合拼装

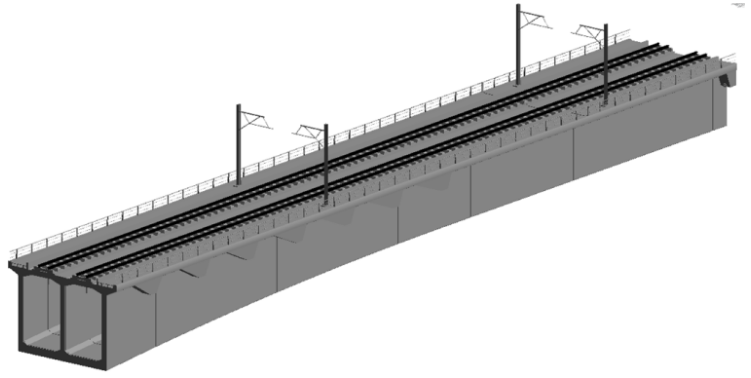

通过载入族文件进行一个组合拼装，将整个桥梁模型进行搭接出来。
三、结语
目前按照这种方式能够将桥梁的基础模型进行建立，但是还是存局部细节无法完美贴合（在超高处），希望大家有什么好的建议可以直接提出来，在这里一起学习进步。
