BIM考试题目分析解答：BIM第一期一级考试第一题答案解析

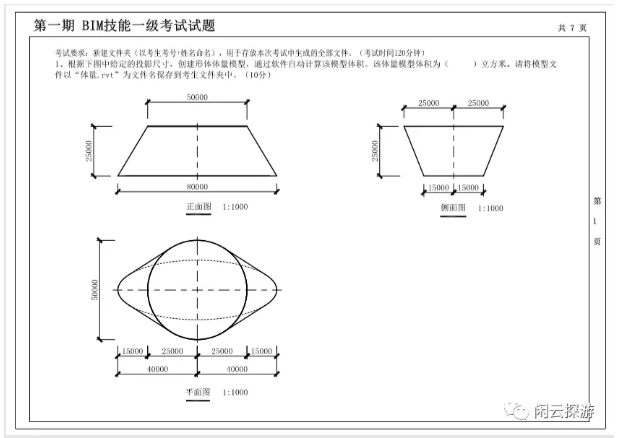

分析题目：
这是一道绘制体量模型的题，并需要得到这个体量模型的体积。它是一个上部为圆形，底部为椭圆形的形状。（通过“平面图”可以观察到，圆形的轮廓为实线，椭圆形的轮廓有一部分为虚线，这时虚线通常表示为在背后相对实现轮廓是看不到的，所以可以判断，这个体量模型是一个圆形顶，椭圆底的形状。）
重要数据：模型高度为25000；圆形顶部半径为25000；椭圆长轴为2*40000，短轴为2*15000。

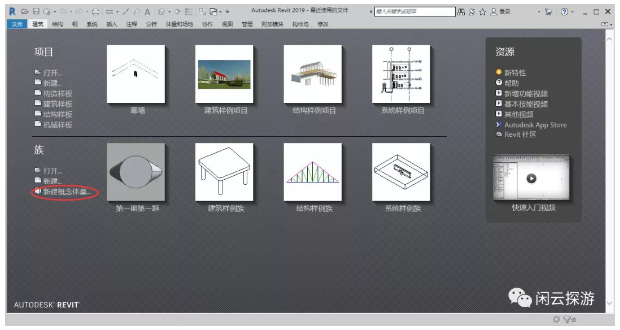

1.打开revit2019，选择新建概念体量

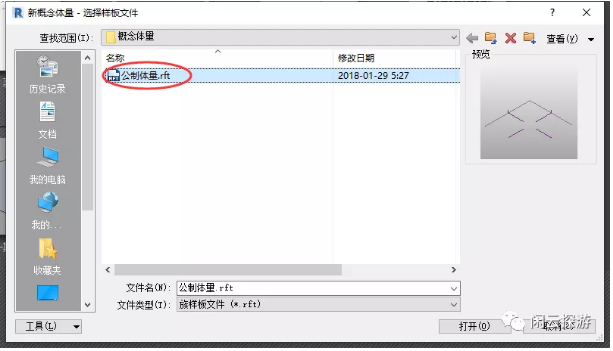

2.选择公制体量

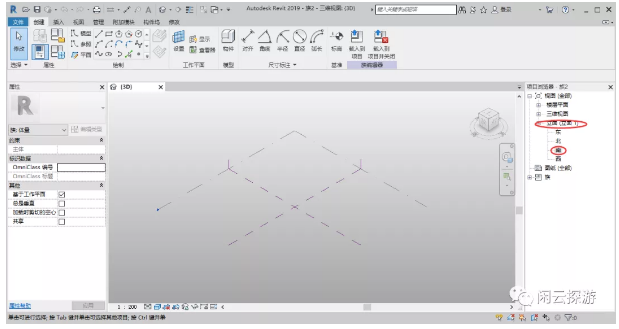

3.打开后，选择立面，东西南北随便选一个，因为个人生活很难，所以我一般选“南”，双击打开

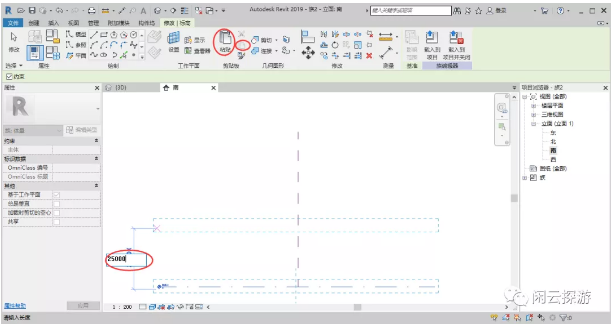

4.选择标高一，点一下，再上方的工具栏中找到复制到剪切板，点一下，再点一下旁边的粘贴，输入高度25000，回车确定，创建标高二

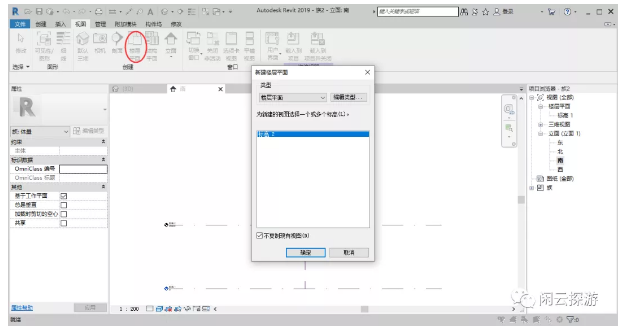

5.点开右边项目浏览器中的楼层平面看一下，标高二没有出现，我们需要把它请出来。点击上方视图选项卡，选择楼层平面，点开，确定，右边项目浏览器中的标高二就会出来

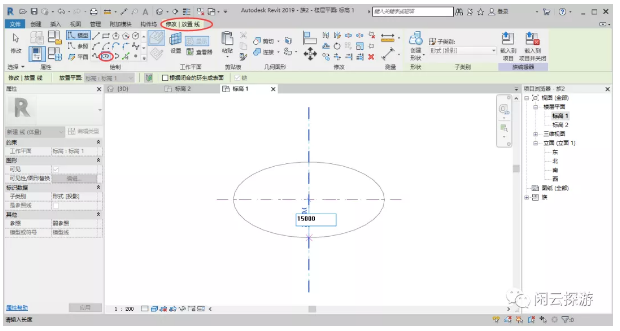

6.项目浏览器中双击标高一打开，选择修改选项卡，找到绘制，选择椭圆，长轴半径40000，短轴15000

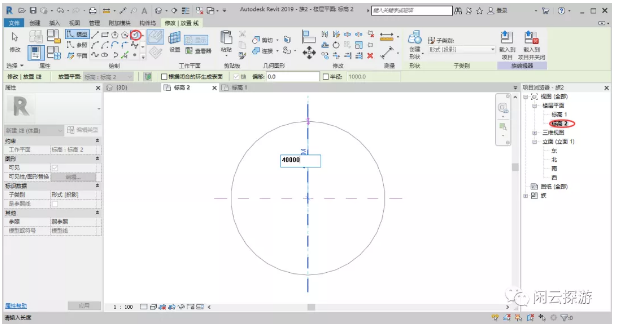

7.项目浏览器中双击标高二，绘制中选圆形，半径40000

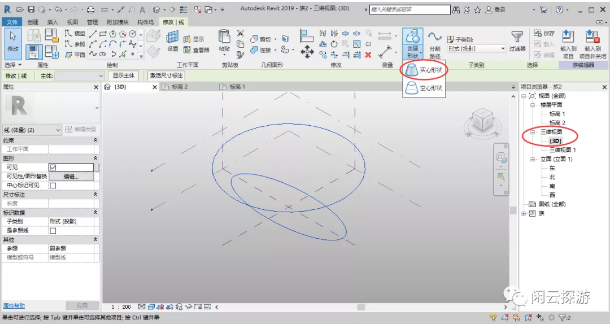

8.项目浏览器中点开三维视图，选择3D，按住CTRL键同时选中椭圆和圆（变成蓝色），工具栏中点击创建形状，选择实心形状

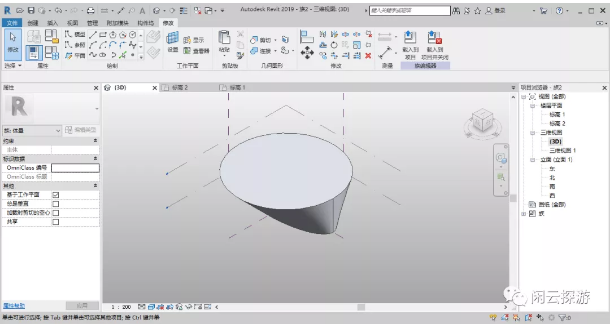

效果图：

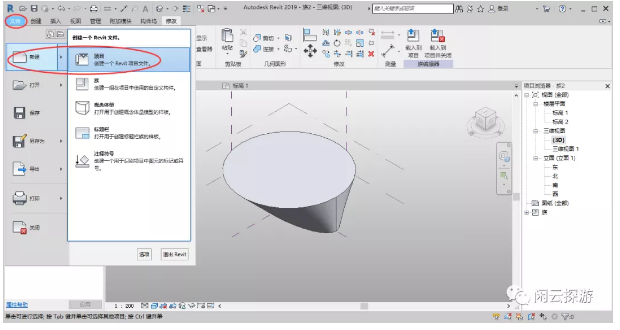

9.选项卡点文件，新建项目，确定

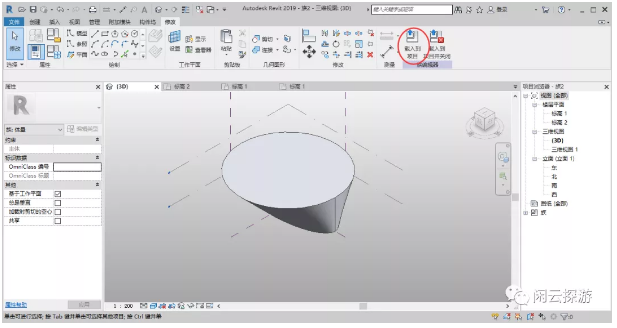

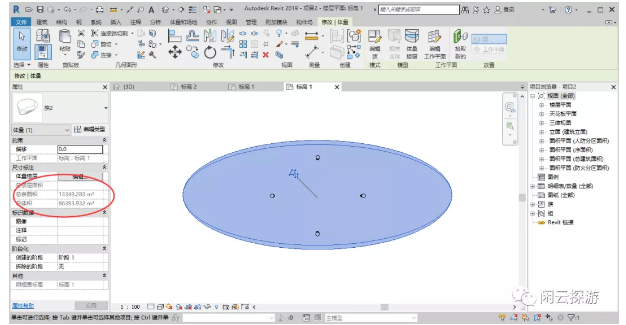

10.回到3D图面，选择载入到项目，OK了，我们可以在左侧的属性栏中清楚看到这个建筑的总体积
效果：
