目前越来越多的建筑设计项目开始采用BIM正向设计的方式，即使用相关软件实现建筑信息模型的构件，同时通过建模软件直接进行图纸的生成，取代传统CAD的二维出图流程，本文主要针对厂房这一类型的建筑三维正向设计，对其工作流程中的细节要点与小技巧进行汇总和分析。

    1、标注（尺寸线）

    BIM正向出图中图纸上的标注繁多，为了更好的对其进行管理，应养成一个好习惯，就是对标注进行分类：

    ①外围尺寸标注：即用于标注外轮廓和轴网间尺寸的最外面两道尺寸线，这类标注存在于所有视图；

    ②普通尺寸标注：即用于标注门，窗，台阶，雨棚，坡道与轴网或墙体间的尺寸线，这类标注存在于各层平面图视图；

    ③墙体尺寸标注：即用于墙体与轴网间的定位尺寸线，这类尺寸标注存在与各层平面图视图中，如有隔墙布置图的需要，更可细分为隔墙尺寸标注和非隔墙尺寸标注，在隔墙布置图中只需显示隔墙尺寸标注；

    ④洞口地漏尺寸标注：即用于洞口，地漏，清扫口等类似开洞处与轴网或墙体间的定位尺寸线，这类尺寸标注存在于洞口及地漏定位平面图视图；

    ⑤设备尺寸标注：即用于设备与轴网或墙体间的定位尺寸线，这类尺寸标注存在于设备布置平面图视图；

    ⑥设备基础及围堰尺寸标注：即用于设备基础及围堰与轴网或墙体间的定位尺寸线，这类尺寸标注存在于设备基础及围堰定位图视图；

    在进行了这样的分类后，就可以放心的先对各个视图中需要标注的元素用相应标注类型进行标注，然后选择视图中不需要的标注类型，选择全部实例，再进行隐藏，根据图纸的需求对标注进行高效的统一管理。

    2、文字标注

    文字标注与尺寸线标注有着相同的问题，在视图中经常出现需要隐藏的情况，但不用于尺寸线，文字可以用更简单的方式进行区分，即使用详图组，将同类型文字标注进行详图组设置，即可快速准确的对文字标注进行显示与隐藏的管理。

    3、图框

    出图用的图框一般采用统一的图框族，根据需要分A0,A1等大小，值得注意的一点是图纸名称这一栏：

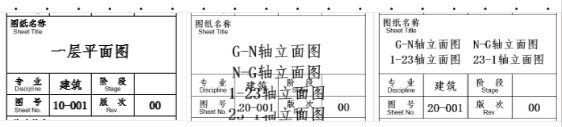

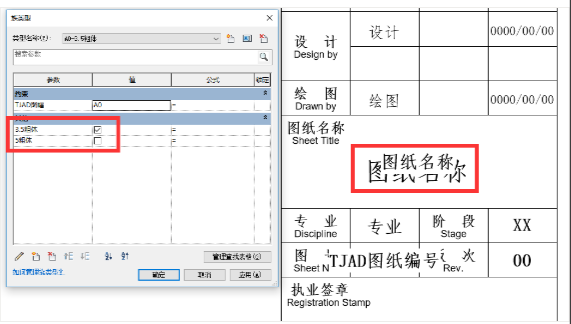

    一般图纸名称字数较少，不会出现问题，但一旦字数太多，会导致图纸名称超出范围，这是就需要对图框族进行调整，设置一个图纸名称处文字采用较小字体的族类型，可以采取是否显示的参数来控制不用字体大小的图框族，例如：

    4、标头和标高

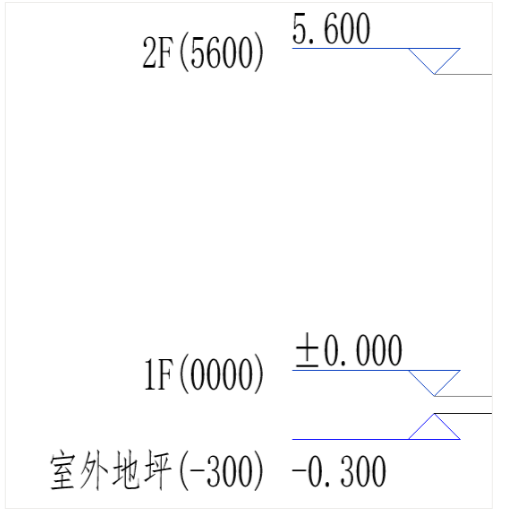

    标头一般分为三类：下标头（用于正负0以下的标高），正负零标高，上标头。

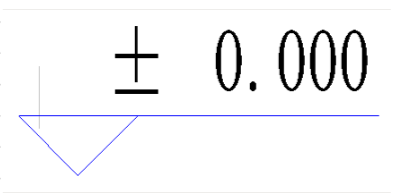

    标高如果正好是0.000，需要用正负零高程点，表现出正负号。

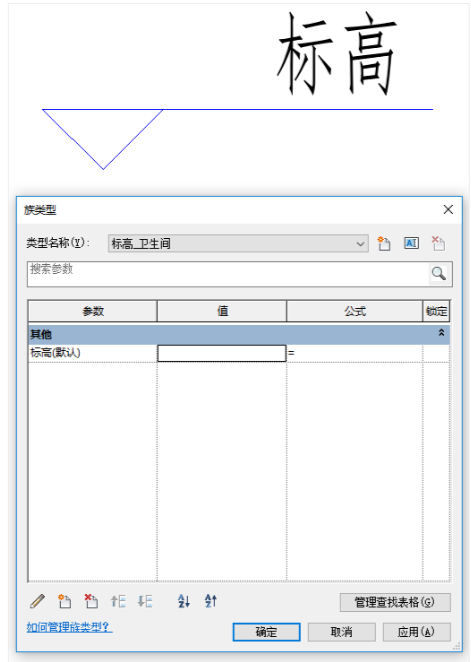

    标高如果在特殊地区是由于防排水需要，有微小的升降，比如卫生间地板标高要比楼层标高低0.02m，而模型建模时为考虑这个微小的降板时，如果直接用高程点进行标注，无法显示-0.020的标高，这时要么修改模型，要么可以创建一个符号族，手动填写所需要的标高值。

    5、视图注释

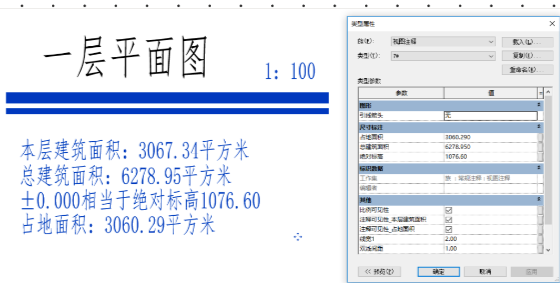

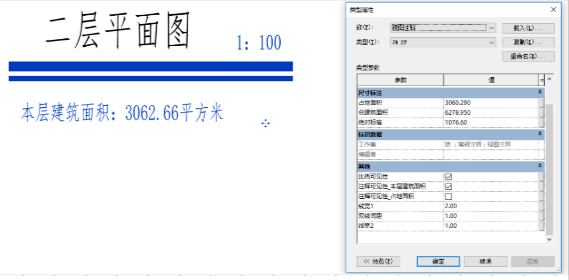

    视图注释为符号族，需根据不同的图纸要求，有不同的表达内容，比如一层平面图需要建筑面积，标高，占地面积等内容，而二层平面图就只需要本层建筑面积即可，所以视图注释族需要有多个参数实现这一目标，如下图：

    6、明细表

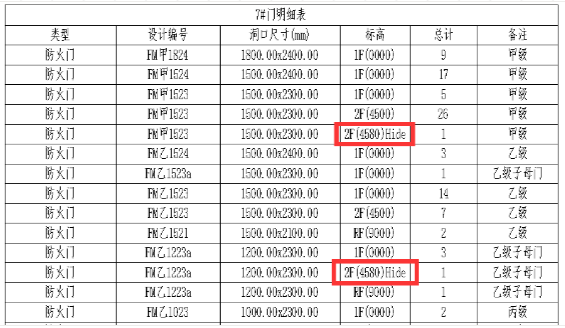

    明细表主要用于门窗表，为了能够准确的生成门窗表，在放置门窗时，一定要控制好门窗的相关参数，包括宽高，标记名称，放置标高，注释和备注，如果一旦有不仔细造成的错误，出具门窗表时就会发现问题，比如：

    7、族

    建筑三维出图过程中经常遇到一些元素在平面上有特殊的表达要求，但同时又需要在三维中符合实际需要，两者要同时满足就需要对描述这个元素的族进行特殊处理，这里将建筑出图中所需的部分族进行汇总和分析：

    类别一：开洞类

    由于建筑平面图上对于洞口开洞的下层需要虚线表示开洞，而开洞的本层则是实线；同时开洞也分为永久开洞的标识和开洞后需要封堵的标识，所以对于洞口的族需要设置更多的参数：

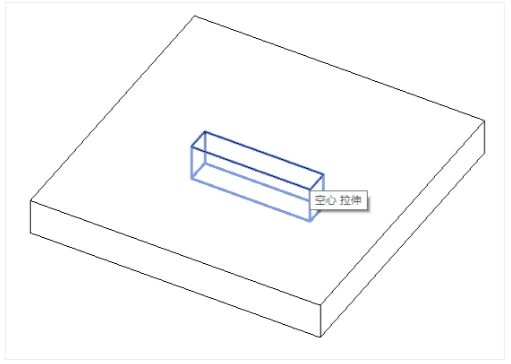

    所以洞口族需要在参照平面上首先有一个空心拉伸，标识三维开洞：

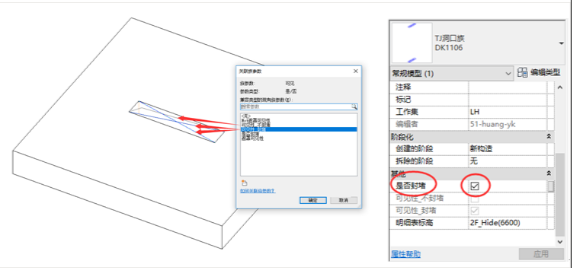

    其次在参照标高上加入永久开洞（折线）和封堵（交叉线）两种表达的模型线，通过设置可见性，实现封堵和不封堵时平面表达不同的效果：

    在完成当前标高的开洞表达后，还需要对下层标高处进行虚线的开洞表达，方式和当前层模型线和可见性处理方式一致：

    通过对洞口族这样处理，就可以使洞口的上下层表达一致，修改方便，不易出错。

    类别二：吊挂类

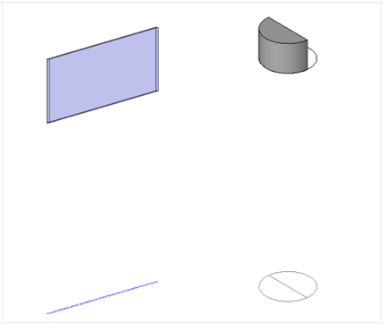

    此类族的特点在于模型在相对于参照标高较高的地方，一般无法被平面图剖切到，故在平面图中没有显示，例如灯具，挡烟垂壁，高窗等，如果不注意很容易遗漏，所以在建族时要尤其注意，而处理方法和洞口族类似，如下图：

    挡烟垂壁和灯具除了实际标高上的三维实体外，需要在参照标高上有模型线进行二维表达。

    类别三：门窗类

    普通门窗族用REVIT系统族即可，但由于建筑设计中需满足防火规范，故有一些特殊情况，比如消防救援窗，防火门等。

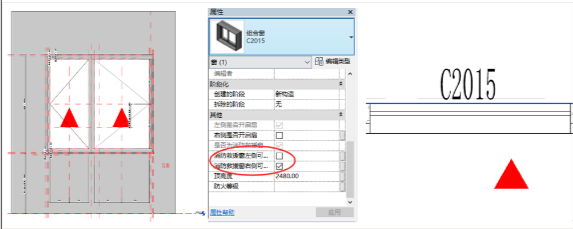

    消防救援窗特殊在其需要在平面图和立面图上有红色三角的标识，所以在族的创建中需要特别注意，这里考虑到双扇窗左右两面都有可能成为消防救援窗，故对三角符号进行了可见性参数设置，供设计师选择，如下图：

    8、备份

    由于REVIT一旦同步，就难以找回过去的模型，所以应养成好习惯，在每一次模型修改前或者模型修改后进行一次备份再进行中心同步。

    通过以上这些小技巧，能够有效提高BIM正向出图的效率与正确性，希望在今后的项目经验里继续总结与分享，针对更多不同类型的建筑项目归纳其特有的出图注意要点。
