BIM技术的优势非常广泛，从宏观上来说，它是全新的信息化建筑设计方法，带来设计质量与效率的提高。我们在实际的方案设计中也积极探索BIM技术的应用，实现与施工图的无缝衔接，现基于Archicad平台的探索为大家做一个分享。

    在方案前期，也就是在概念方案阶段，由于自身特点等种种原因导致BIM技术在这其中的应用及介入不够充分。要改善这一状况，并不是一朝一夕就能解决的问题，所以我们运用小步快跑的方法，抓住一些我们能做到的关键点进行突破。首先我们在成果展示和指标两个关键点做出思考和研究，BIM在其中能做些什么？

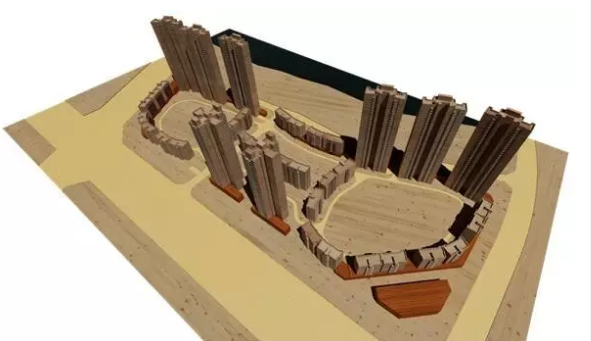

    首先是规划方面，客户最关心的就是整体的空间形态。在目前的常规项目中，除了提供总平面图外，我们通常会做一个SU素模，然后在统一的VRay模板中渲染，由于所有材质和渲染参数都是模板化的，所以建模后基本能实现一键化快速表现。

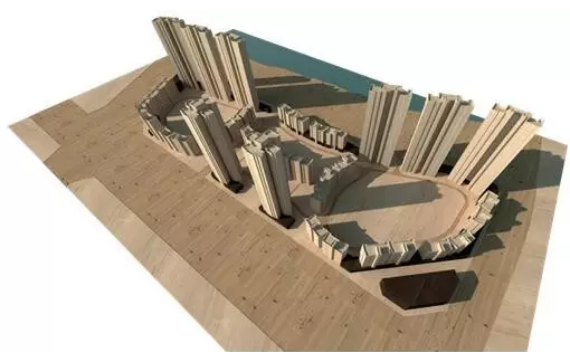

    在AC环境中，我们运用同样的思维，利用软件内置的渲染器，将材质、灯光等参数都固定下来形成模板，我们只需在建立基本模型后，选择合适的模板，也能实现表现快速化的目的。与常规的VRay渲染的效果和所花的时间都是接近的。

    换到单体建筑，其实大体的思路与模板环境，渲染参数模板化一样，从而实现快速表现的目的。但前提是模型需要做轻量化处理，否则包含过多信息的模型（包括但不仅限于材质，模型的复杂程度等）会严重影响渲染的速度。

    方案阶段，在一些节点和细部的设计和表现上，如果单纯地只用AC一种工具的话，势必会造成效率比较低的情况出现。这个时候就需要我们借用其他的一些优秀工具来辅助我们的BIM设计。如图中的场景，是某项目的空中会所室内渲染图，这张是纯土建完成后的AC模型渲染完成的图片，虽然空间已经能较好地表达出我们想要传达的设计空间效果，但是缺少了内装的一些表达，难免还是会觉得有些失色，但是用AC来完成这部分内容的工作量又比较大。

    所以我们利用SU建模速度快的优势，将比较复杂的造型，配景等元素在SU中做好后导入AC再进行渲染，来达到更好地表现效果。

    除了SU，我们还有在建模方面，特别是在异形建模方面强大的犀牛软件，目前AC20可以跟GH实时联动，在外立面设计时，可以更加方便快速的调整我们的造型。

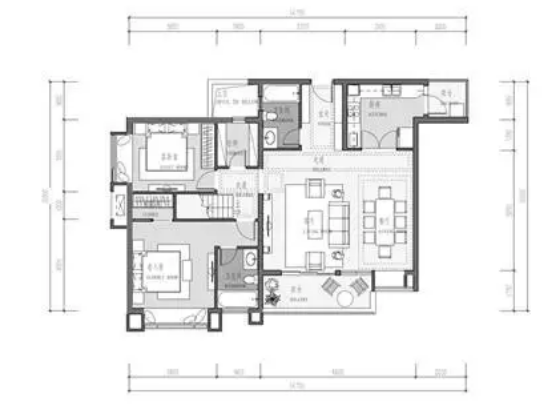

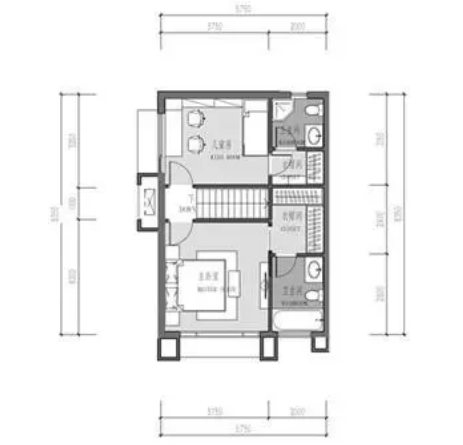

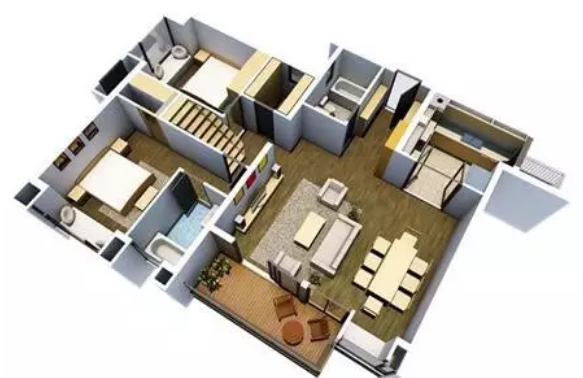

    在住宅项目中，当户型设计完成后，运用定制的区域、家具、洁具等模板来进行布置和定义，就可以实现实时化的平面填色功能，增加图纸的表现力。

    在平面完成后，实际三维模型也就已经生成，可以运用之前提到的模板进行快速渲染和表现，给客户提供更加充分的展示。同时，省去了三维翻模的工作环节，减少工作量。

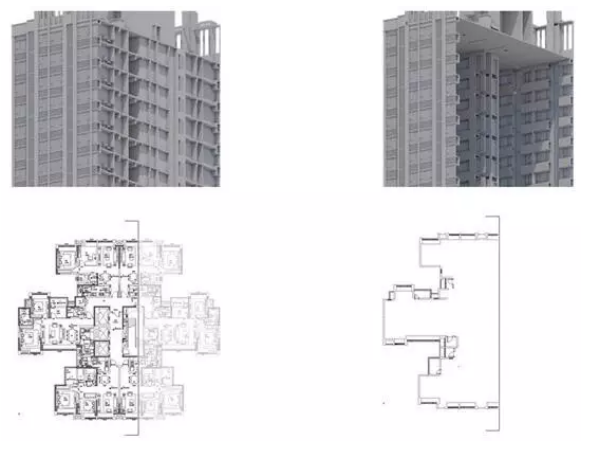

    当方案进展到一定深度，需要做立面的时候，（这里主要针对的是制式化住宅项目，且对立面标准化要求较高的项目）如果我们的模型包含了太多的元素和信息的话，就会造成模型文件过大，建模时间长效率低，渲染时间长等问题。这里就需要我们对模型进行轻量化处理。主要的方法就是内外墙分离，在保证外立面完整的基础上，尽可能多的去掉无用的东西，减小模型体积，提高工作效率，而且可以大大缩短渲染所需要的时间，达到较快速的设计成型和渲染表现的目的。

    制式化项目中立面设计的思路，落实到具体采用的是立面元素GDL构建化的方式。将项目中会用到的飘窗、百叶、阳台、柱式等基本元素GDL化，然后运用到立面上。

    每种GDL构件都是有多种形式可选择的，方便具体方案实施中的快速使用。

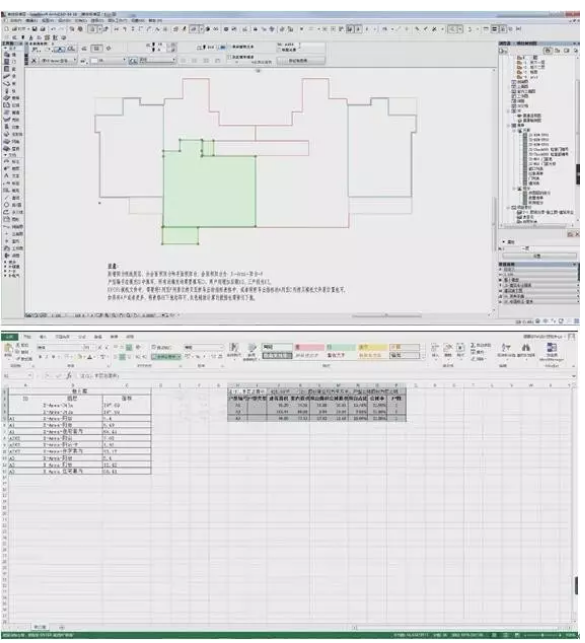

    接着来谈一下指标方面的应用，这里以单体户型的面积指标计算为例。首先我们将CAD上的图层命名方式移植到了AC平台上。然后用填充的方式整理出面积线框，根据功能划分到对应的图层，最后在填充的ID中填写户型编号。最后我们可以得到一个统计表，将其中的数据粘贴到事先做好的Excel模板中，就可以很快得出户型指标。

    此方法是在对CAD工具学习基础上，结合AC自身特点所研发出来的一些方法，目的是尽可能解放设计人员，把繁琐的统计和计算任务交给计算机完成，在节约时间和人力投入的同时还可以避免低级错误的发生。

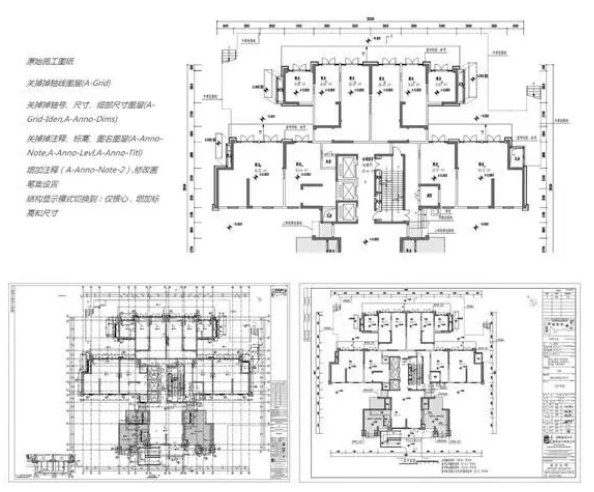

    在同一模型的基础上，实现施工图和方案图所要求的不一样的表达方式，也可由方案模型逐步深化至施工图深度，从而高度实现方案效果，提升设计质量与效率。
