本文将介绍香港某幕墙公司的一个幕墙项目，该项目是综合商业中心，幕墙范围是裙楼部分，建筑面积约8000m?。

    我们将分享在幕墙深化设计中，基于Revit的BIM方案的价值和不足。

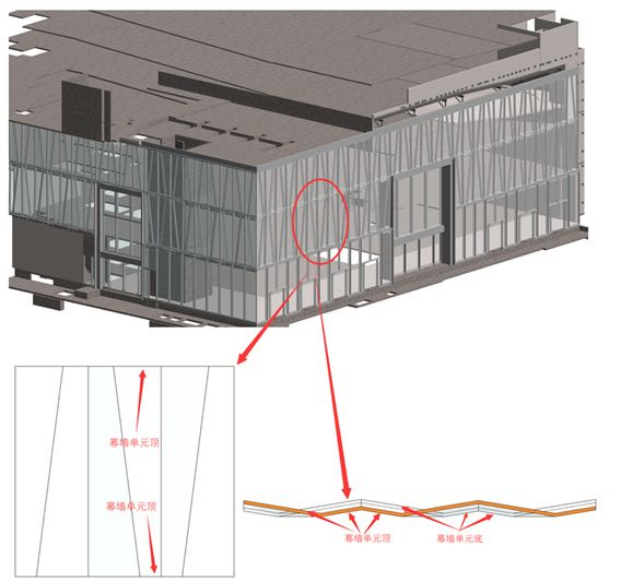

    该幕墙系统采用波浪式外观，幕墙顶部和底部错位排布，幕墙结构比较复杂，使用传统的二维设计方案，很难清楚表达设计意图。借助BIM三维设计，可以很好地解决这类问题。

    下面介绍本项目BIM的应用价值

    1 发现施工图纸不足

    BIM的建模过程，可以理解为是在电脑上模拟安装幕墙，建模的依据是施工图，所以，在该过程中，图纸中的任何缺陷、错误都能直观的表现出来。

    比如：

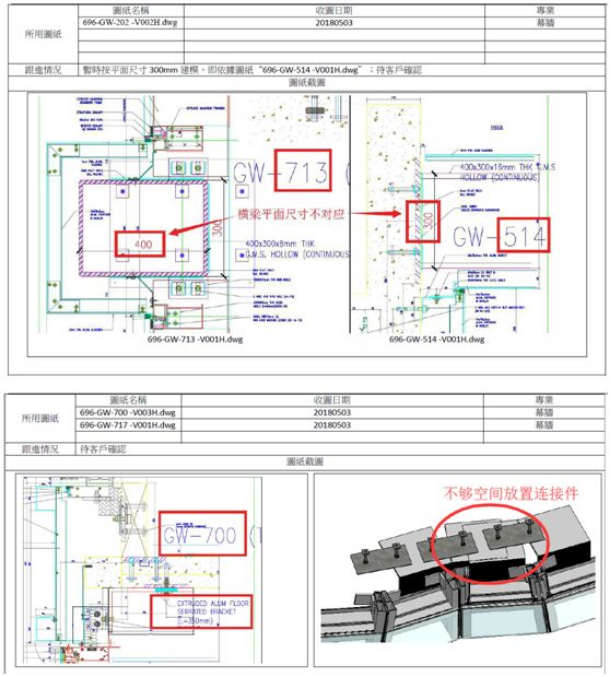

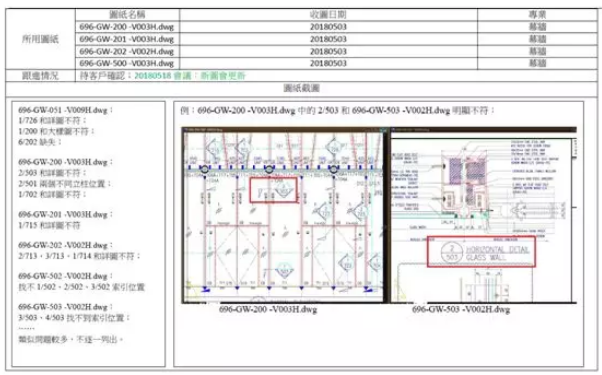

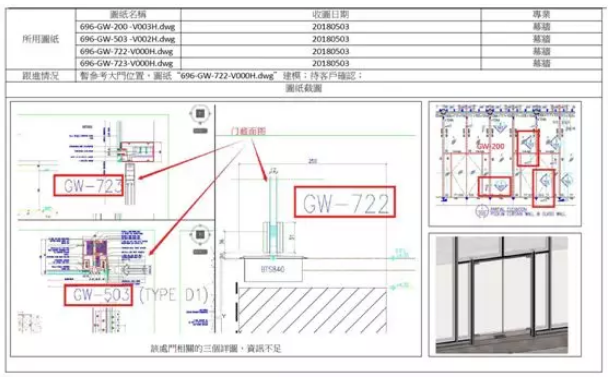

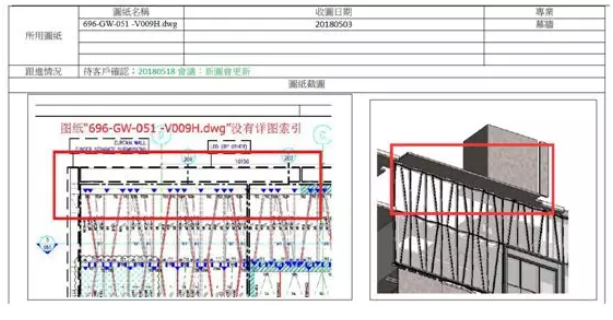

    a.详图索引号和节点图不对应、或者索引号缺失等；

    b.缺少关键节点图：有很多重要部位，需要专门的连接方案，所以需要补充相应的节点图。

    c.节点图错误：通过3D模型建模，可以发现不同节点图错误、冲突的地方

    2 检查信息的一致性

    BIM模型是一个信息源，集成在模型中的信息都是最新的、唯一的，所以在建模过程中，可以检查施工图中所涉及的图纸是否最新的、唯一的。

    比如在建模过程，会发现以下问题：

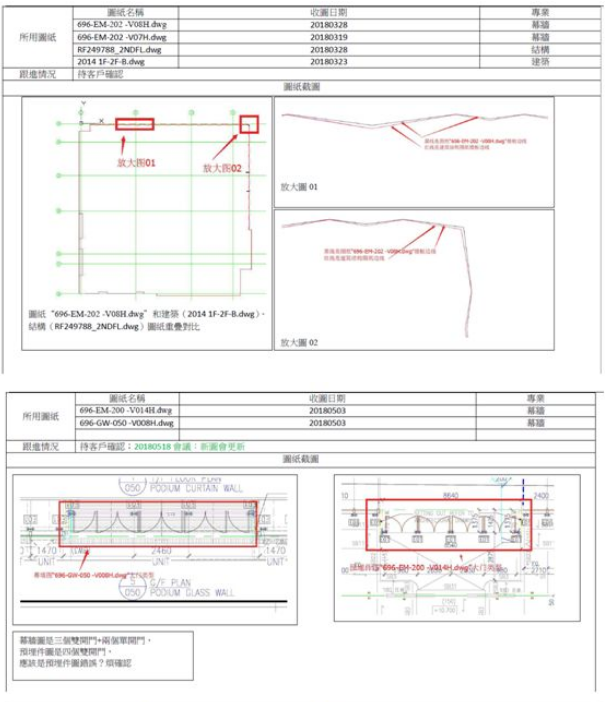

    a.预埋件图所用的结构底图或建筑底图不是最新的，这个问题可能导致预埋件安装不正确

    b.同一对象在不同的节点图中结构不一致：比如门类别

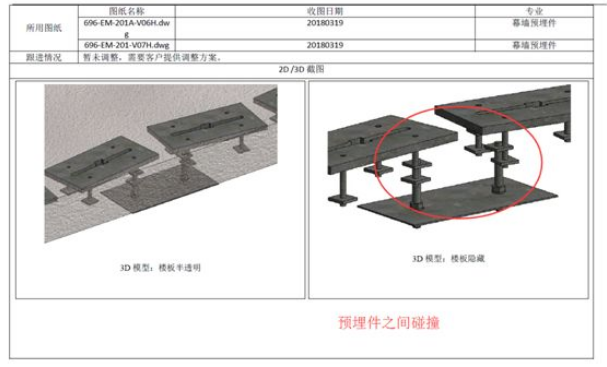

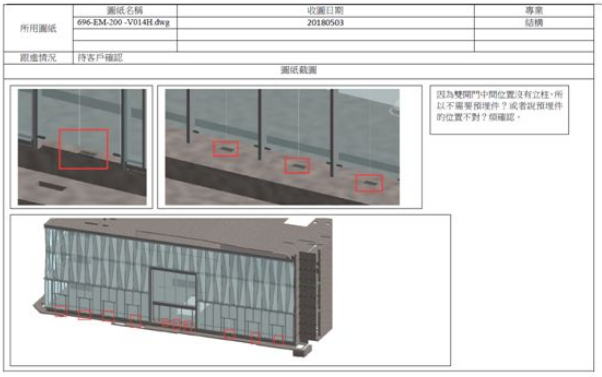

    3 检查幕墙是否和建筑结构冲突

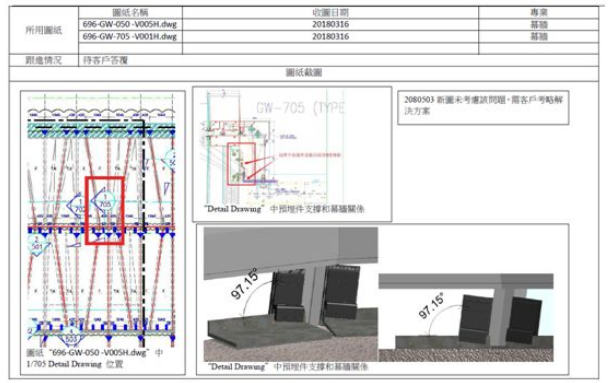

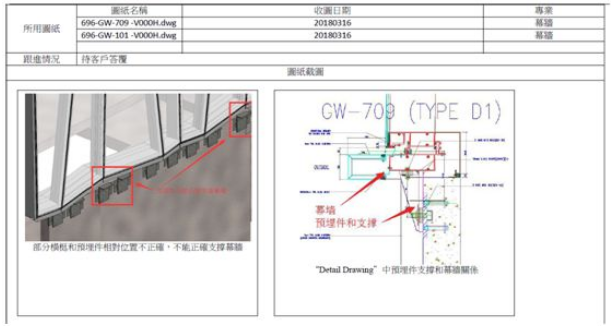

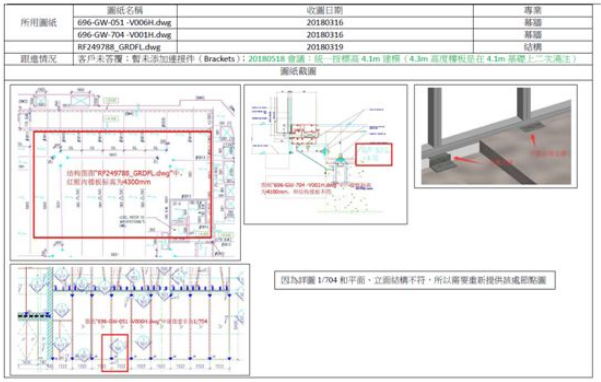

    a.未充分考虑结构楼板标高变化：不能合理支撑幕墙

    b.未充分考虑建筑结构和幕墙的连接关系：不能合理支撑幕墙

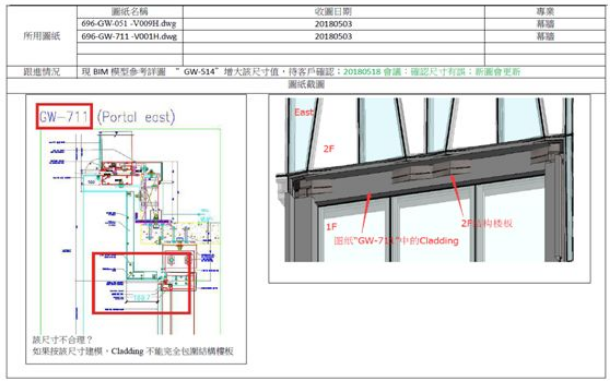

    c.未考虑楼板边沿变化：幕墙和楼板碰撞

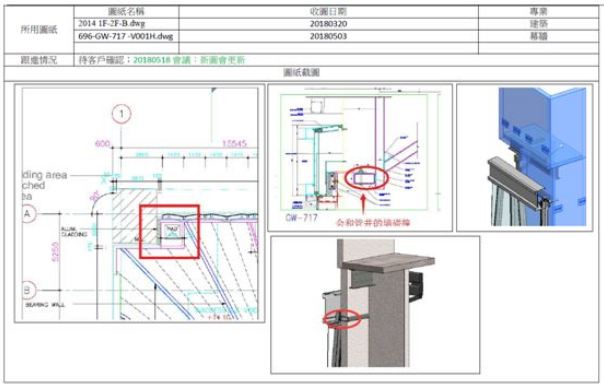

    d.未考虑到管井结构：设计的幕墙和管井碰撞

    4 优化节点设计

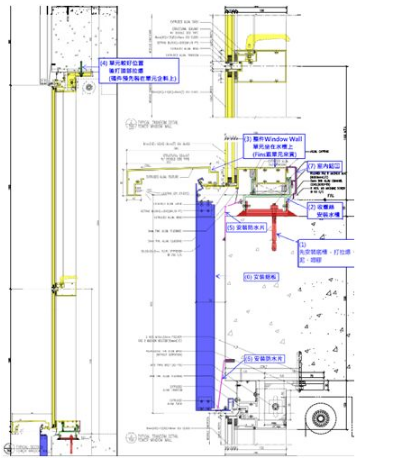

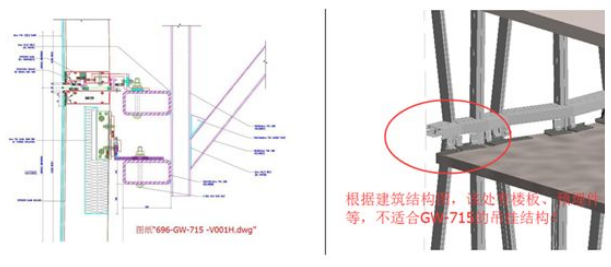

    a.原设计是顶部吊挂幕墙，综合BIM模型考虑，改用底部支撑结构更合理

    b.2D设计很难考虑到某些空间节点，在BIM模型中能直观反映出来，为节点优化提供参考

    5 检查幕墙各层之间的相互关系

    基于2D的幕墙设计，很难直观了解各层幕墙之间的相对关系，借助BIM模型，可以思考如何优化各层幕墙连接关系。

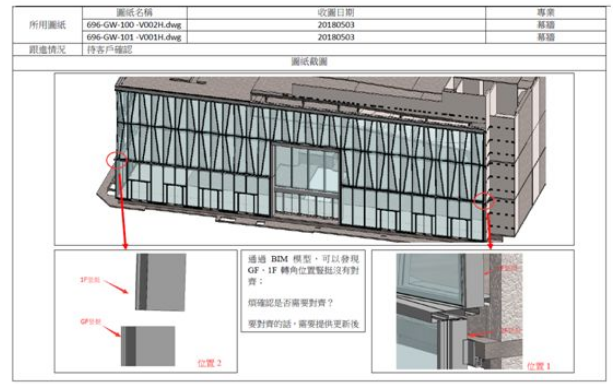

    比如：两层直接的幕墙竖挺是否需要对齐？怎样实现立柱对齐？

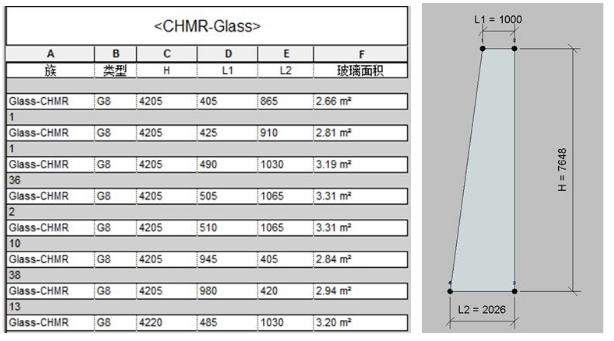

    6 精确确定玻璃尺寸

    因为该幕墙的特殊结构，传统的2D设计很难确定玻璃的实际尺寸，借助BIM模型，可以直接导出每块玻璃的精确尺寸，用于加工制作。

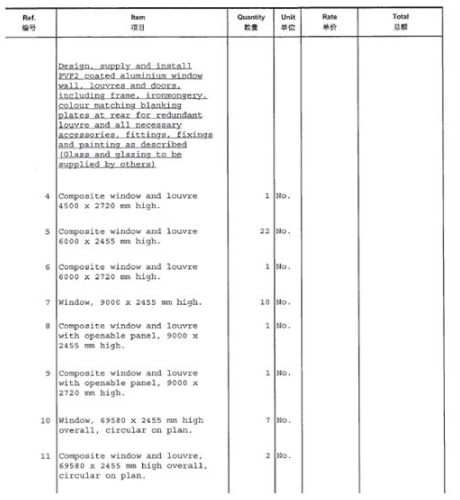

    7 使用BIM模型导出明细表

    在BIM模型中，直接导出各类明细表，和合同中的材料清单对比，确定成本的变化范围。

    8 动画模拟安装工艺

    使用BIM模型，在动画软件中模拟幕墙安装工艺，验证安装方案。

    9 施工进度

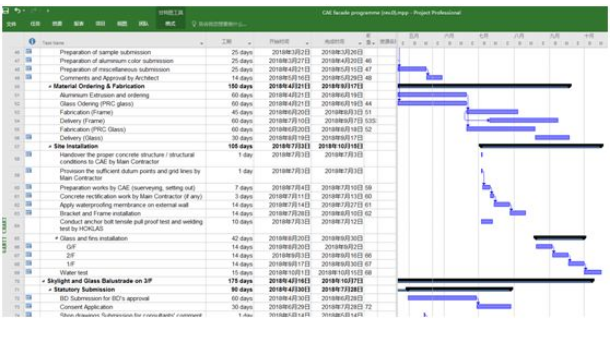

    在Navisworks中模拟幕墙施工进度，配合项目总包优化进度计划。

    总结

    该项目中，BIM技术能帮助优化、完善幕墙施工图；解决或避免了很多传统设计方法中存在的问题，提高了设计质量；减少了设计变更和资源浪费，更好的保证工程按计划进行；项目成本更加直观、透明；和总包通过BIM模型对接，满足了总包要求，彰显了公司实力，BIM的价值是值得肯定的。

    当然，该项目也有很多需要我们继续思考的地方。比如BIM模型建完后，该模型怎样用于幕墙各零部件加工制造？我们是否可以从一开始就使用BIM进行设计？幕墙施工图是否可以在Revit中利用BIM模型创建？
