在这个小编辑器中想问一下，从Revitpdf或DWG格式的绘图方法和程序你有一个明确的想法吗?如果你的回答是：不。然后跟着小编学习具体的绘图方法，流程和注意吧!

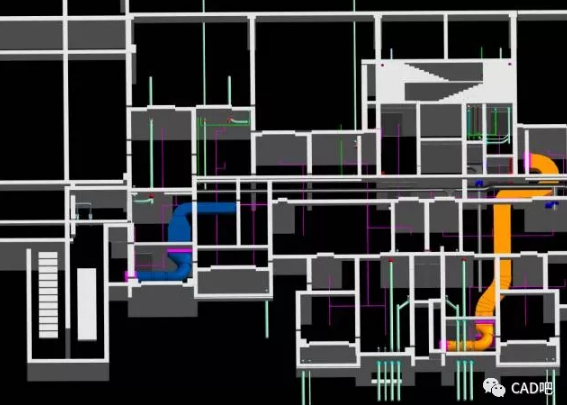

    首先我们应该在图纸模型中的模型(包括公民和机电专业),调整管道全面、添加预留孔完成前期准备工作到位,就像这样:

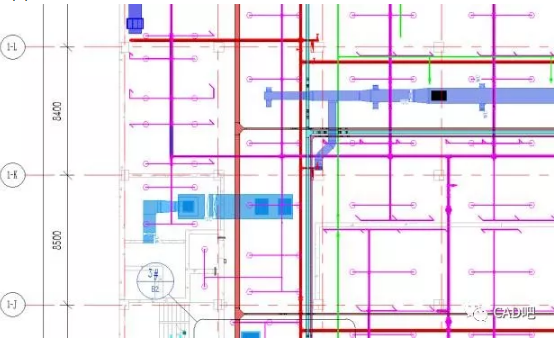

    第一步

    在建立了Ray-ReIT模型之后，必须注意在平面标记之前调整视图的比例。默认值是系统中的1:100。

    第二步

    调整后的比例来看,我们需要做一些平面设置在平面视图;

    (I)调整“视图”范围，以显示当前绘图视图空间内的所有组件(或取消选中“地板”)

    (2)对“机械设备”和“风管附件”进行了中等程度的调整。电缆桥、管道取消检查“中线”和“下降”，电缆桥及附件的详细级别设置为中等，透明度设置为30，风管、风管配件附件、风管衬里及绝缘层透明度为30套;

    (3)根据项目颜色标准，对桥梁框架及附件进行滤色匹配;

    (4)取消勾选结构框架(隐藏梁构件);

    (5)视图中可见的“对象”的风格下模型对象线宽设置为“1”

    (6)保证视图内只显示一套轴网。

    注意：完成平面设置后，使用剪切视图、剪切区域查看和注释剪切命令调整范围框。将范围调整为仅可见的项目大小，不要太大。

    第三步

    完成上述工作后，由于需要将水、热和电分开，我们使用“复制视图”命令复制其他几个平面视图，并使用“复制与详细信息”命令。然后在每个视图中使用“过滤器”和“工作装置”，只显示水、暖气、电力等。

    第四步

    在平面视图并显示设定新的完成,添加注释,添加注释需要注意以下问题:

    (1)视图名称和视图尺度要求下划线6mm模仿歌曲，宽度系数。

    (2)管道标识字体：歌曲体，3mm，宽度系数定位尺寸，使用“对角线2.5mm罗马”标记。

    (3)管线标注样式。

    风管标识：系统缩写空间尺寸空间H“底部标高”

    管道标签:系统+空间++空间大小+(开始迁移)

    桥牌：类型名称+空间+维度+空间+(底部立面)。

    圆形风管标记中心高度(起始偏移)，标高标签要求单位米，保留两个小数点。根据2d图纸添加注释的前缀或后缀。在编辑家庭中，取消选中“用组件旋转”，垂直对齐“中间”和水平对齐到“左”。注释前导箭头，并选择对角线3mm。

    标高单位设置：

    系统缩写或“类型说明”、“描述”和其他标识数据(简言之，按字母顺序)不再使用冗长的类型名称。

    第五步

    完成标签图框后添加图,图框大小选择的基础上,项目的大小,然后,添加图纸图框,如下图:

    加框后，添加图例和相应的指示图，添加的图数和图的名称，然后一个完整的图就完成了。

    第六步

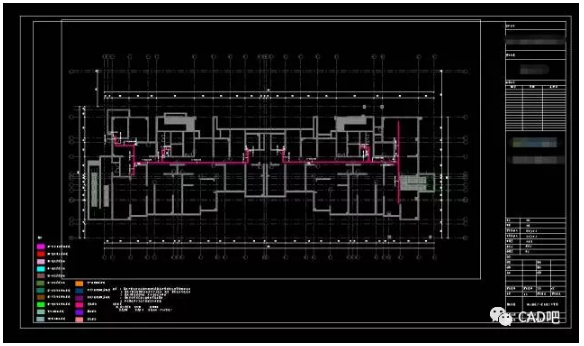

    最后，我们可以使用“导出”命令下的“CAD格式”导出CAD绘图。

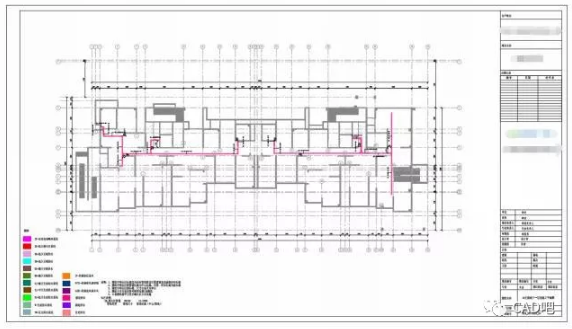

    或者使用“打印”命令,使用PDF打印机,出口。PDF格式图纸。

    这是摆在我们面前的一幅完整的图画。
