BIM模型概况

水电站工程设计涉及多个不同专业， 包括地质、 水工、 施工、 建筑、 机电等。 黄登水电站施工总布置以 AutoCAD Civil 3D、 Autodesk Revit、 Autodesk Inventor 等为各专业建模基础， 以 Autodesk avisworks Manage 为模型观测与碰撞检查工具， 以 AIM 为总布置可视化和信息化整合平台开展 BIM 协同设计。

1. 总体规划

AutoCAD Civil 3D 强大地形处理功能， 可帮助实现工程三维枢纽方案布置以及立体施工规划， 结合 AIM 快速直观的建模和分析功能， 则可轻松、 快速帮助布设施工场地规划， 有效传递设计意图， 并进行多方案比选。

2. 枢纽布置建模

枢纽布置、 厂房机电等需由水工、 机电、 金属结构等专业按照相关规定建立基本模型与施工总布置进行联合布置。

2. 1 基础开挖处理

结合 AutoCAD Civil 3D 建立的三角网数字地面模型， 在坝基开挖中建立开挖设计曲面，可帮助生成准确施工图和工程量。

2. 2 土建结构

水工专业利用 Autodesk Revit Architecture 进行大坝及厂房三维体型建模， 实现坝体参数化设计， 协同施工组织实现总体方案布置。

2. 3 机电及金属结构

机电及金属结构专业在土建 BIM 模型的基础上， 利用 Autodesk Revit MEP 和 AutodeskRevit Architecture 同时进行设计工作， 完成各自专业的设计， 在三维施工总布置中则可以起到细化应用的目的。

3. 施工导流

导流建筑物如围堰、 导流隧洞及闸阀设施等及相关布置由导截流专业按照规定进行三维建模设计， AutoCAD Civil 3D 帮助建立准确的导流设计方案， AIM 利用 AutoCAD Civil 3D 数据进行可视化布置设计， 可实现数据关联与信息管理。

4. 场内交通

在 AutoCAD Civil 3D 强大的地形处理能力以及道路、 边坡等设计功能的支撑下， 通过装配模型可快速动态生成道路挖填曲面， 可准确计算道路工程量， 通过 AIM 可进行概念化直观表达。

5. 渣场与料场布置

在 AutoCAD Civil 3D 中， 以数字地面模型为参照， 可快速实现渣场、 料场三维设计， 并准确计算工程量， 且通过 AIM 实现直观表达及智能信息管理。

6. 施工工厂

施工工厂模型包含场地模型和工厂三维模型， Autodesk Inventor 帮助参数化定义造型复杂施工机械设备， 联合 AutoCAD Civil 3D 可实现准确的施工设施部署， AIM 则帮助三维布置与信息表达。

7. 营地布置

施工营地布置主要包含营地场地模型和营地建筑模型， 其中营地建筑模型可通过 AutoCADCivil 3D 进行二维规划， 然后导入 AIM 进行三维信息化和可视化建模， 可快速实现施工生产区、 生活区等的布置， 有效传递设计意图。

8. 施工总布置设计集成

BIM 信息化建模过程中将设计信息与设计文件进行同步关联， 可实现整体设计模型的碰撞检查、 综合校审、 漫游浏览与动画输出。 其中， AIM 将信息化与可视化进行完美整合， 可以不仅提高了设计效率和设计质量， 而且大大减少的不同专业之间协同和交流的成本。

9. 施工总布置面貌

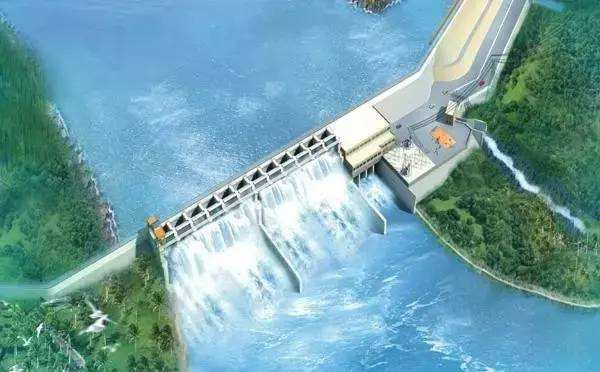

在进行施工总布置三维一体信息化设计中， 通过 BIM 模型的信息化集成， 可实现工程整体模型的全面信息化和可视化， 而且通过 AIM 的漫游功能可从坝体到整个施工区， 快速全面了解项目建设的整体和细部面貌， 并可输出高清效果展示图片及漫游制作视频文件。
