BIM疏散分析是怎么样的?来看看BIM建筑疏散分析的模拟实例吧!
通过建立建筑物 BIM 模型, 将模型导入专业的分析软件如Pathfinder, 并通过对各类不同人群逃生能力进行设置, 模拟整个建筑物在紧急情况下的人流疏散情况,也可以模拟各种预先设置的疏散方案, 通过模拟结果优化疏散方案, 最后得到最佳疏散方案。
通过对已有的 BIM 模型简化, 得到疏散模拟软件中可以参考和浏览的模型。 简化的目 的是为了在疏散模拟分析软件中便于参照和直观浏览最终得出的动画视频可对人员的疏散过程一目了然。

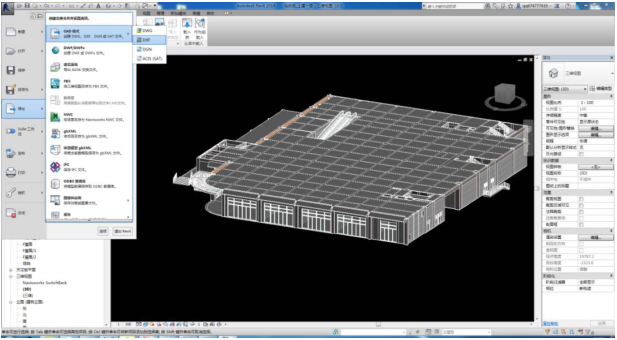

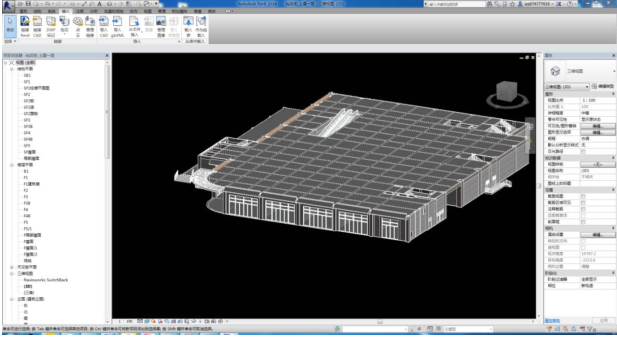

经过简化后的BIM模型
导人模型存在接口和格式的要求不同的疏散模拟分析软件导入的格式是不一样的为了达到预期的效果经过反复的试验研究总结出模型转换过程中采取 DXF 格式最为直接也不容易导致错误, 模型在逃生疏散软件中显示很正常, 三维浏览较流畅, 但模型过大也会影响三维浏览的顺畅度或者不能导入。

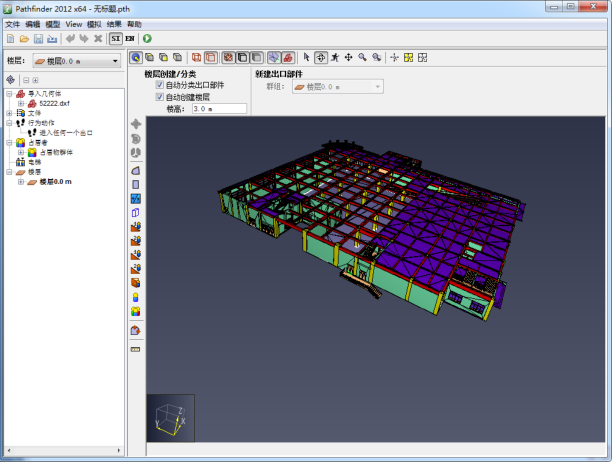

模型导入到疏散模拟软件后的三维显示效果
根据已经导入的三维模型进行必要的分析, 确定在紧急情况下建筑内人员的疏散方案,即有紧急情况发生时建筑内的人员应就近找到合理的安全疏散出口进行疏散此时要考虑到在建筑内的疏散指示下使人员合理地按照引导方向进行紧急疏散.
当在给区域内设置人员时有多种追加方法并能直接在建立区域时同时设置不同区域的人员峰值也可以最后直观地驱逐区域设置人员。

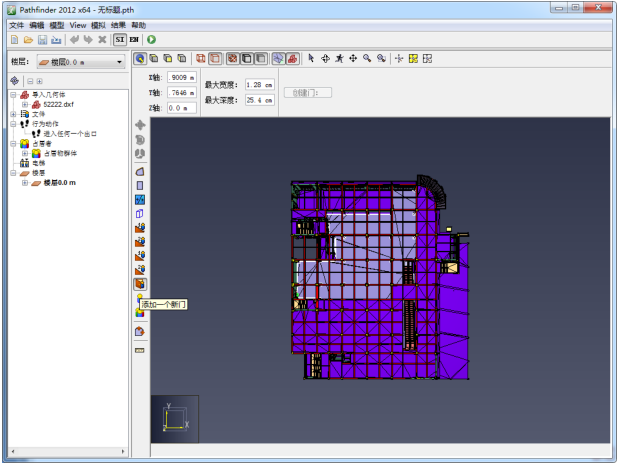

根据模型建立的疏散区域及疏散路径
设置疏散部位

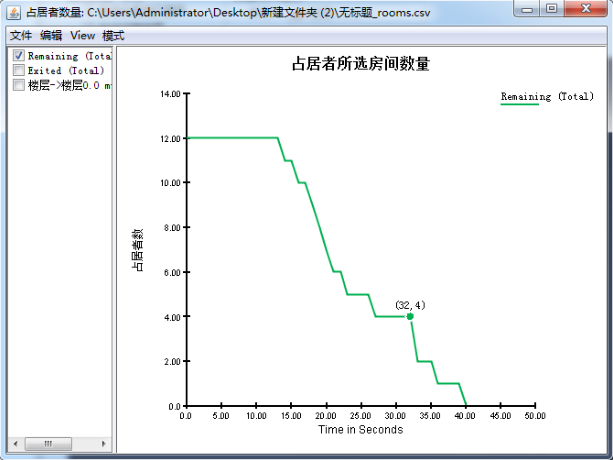

所选房间数量

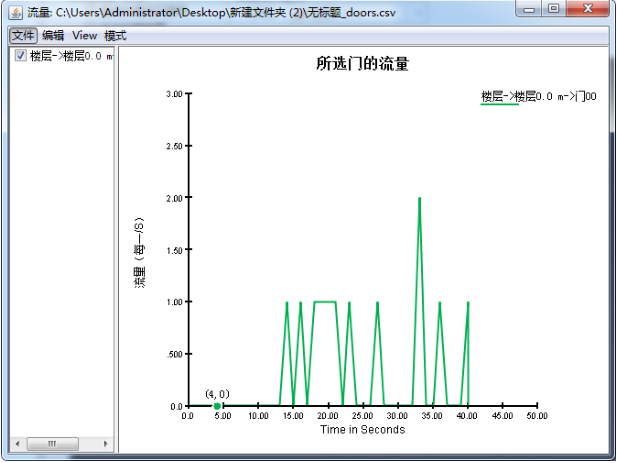

所选门的流量
模拟分析不是简单的这些设置就可以的, 还需要的就是详细的设置人员的属性, 比如:人员的身高、 身体宽度、 疏散时的速度, 还有模拟分析期限、 紧急情况下人员的反应时间和行为等参数的设置,不同的模拟软件的设置参数也是不同的, 具体还需要进一步研究。
参数设置面板
经过这些设置, 我们才可以实现我们的人员疏散模拟分析, 并通过对实际情况的考虑结合建筑本身的性质去不断的调整这些参数的数值, 最终得到有参考价值的疏散模拟分析数据和图表, 以及三维动画。
通过动画我们不但可以清晰地看到建筑内不同时刻的人员逃生疏散情况和人员的疏散轨迹还能看到不同时间内已安全疏散的人数和疏散总人数, 还有哪些出口会造成人员拥挤, 些出口疏散人员相对较少这个直观的动画可以让我们的设计师更有针对性地去优化设计。 逃生模拟分析还可以生成数据图表助于我们的设计经过分析可以得出疏散口在疏散全过程中的疏散人数变化值, 并得出每个区域在疏散过程中的人数变化情况。
疏散模拟开始时人员分布情况
疏散模拟过程中人员的疏散情况

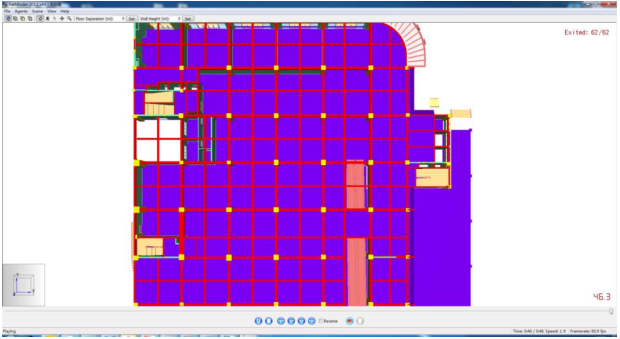

疏散模拟结束后的情况
通过对疏散模拟动画和数据的分析和研究可以帮助设计师调整建筑出口位置以及疏散宽度, 做到有的放矢的优化设计尽可能避免在紧急情况下经常产生人流拥挤、 疏散不均等问题有效地缩短逃生时间, 更能保障人员的安全。
疏散结束后的数据
