Civil3d有哪些功能？路桥BIM：Civil 3D如何使用DWG图形中的点创建地形曲面
根据具体情况不同，有些时候我们可以取得点数据文件，而有些时候我们只能利用现有DWG图上绘制的测量点对象。因此，根据不同的数据来源，我们可以采用不同的创建方式。
如果AutoCAD的点、图块、或者文字对象本身的Z坐标就是高程值，那么Civil3D可以直接从这些图形对象创建Civil点对象；
1、使用Civil3D软件打开含有地形点数据的DWG文件，在“工具空间”的“浏览”选项板上找到“曲面”结点，单击右键，选择“创建曲面”新建曲面；

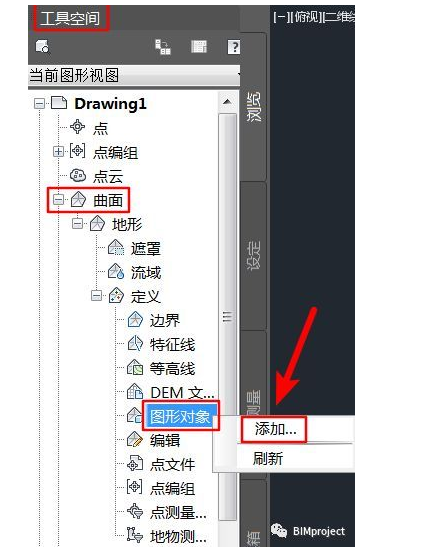

2、创建了曲面对象之后，在“工具空间”的“浏览”选项板上，展开“曲面”结点前的“+”按钮，继续展开该曲面对象下的“定义”结点，选择“图形对象”右键单击并选择“添加”；

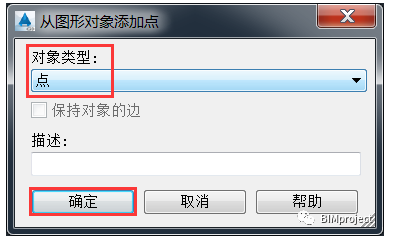

3、弹出“从图形对象添加点”对话框，选择要添加的对象类型，例如点或图块，点击确定；
4、用框选方式选中要添加的所有要转换的对象，按回车键确定；
（注：您也许希望先通过关闭掉其它的图层，以防止错误的选中其它对象。）曲面就创建好了；
如果点位处的图形对象本身Z坐标为0（甚至有时根本没有图形对象，只有文字），通过文字对象表示点高程，那么就可以使用Civil3D本地化扩展中提供的“转换文本点”工具，先把文本转换成Civil点对象和编组，然后再使用点编组创建曲面。
