让我们看看面向结构工程的BIM工作流：

    如何使用BIM高效编制设计文档，搭配使用AutoCAD与Revit，可轻松过渡至BIM，利用有助于节省时间的功能和协作工具来自动执行重复性任务。

    Revit是一款以BIM为中心的解决方案，面向钢筋混凝土行业，可以将混凝土设计和深化设计与预制加工衔接在一起。

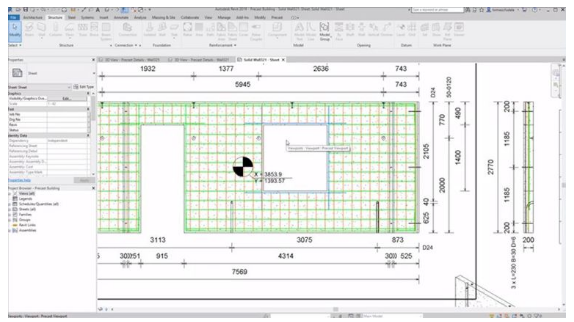

    它可以为深化设计师提供诸多工具，以在先进的BIM环境中构建三维钢筋加固混凝土模型、创建施工图、折弯明细表。

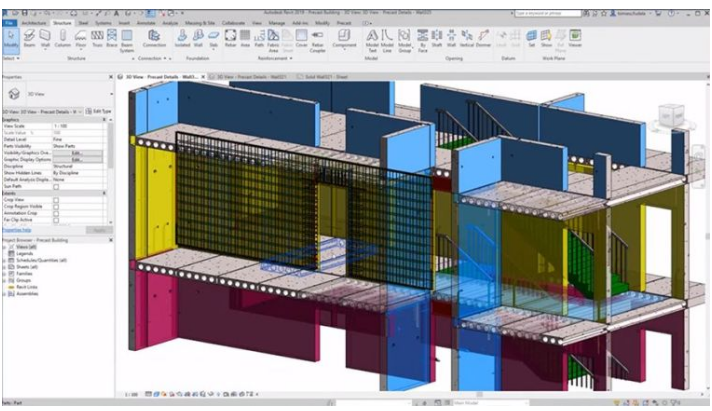

    结构深化设计师可以在Revit内使用DynamoPlayer，自动将管添加到预浇墙中。在Revit中完成更新或变更后，通过保留问题进度最新记录的同一追踪工具，结构深化设计师可以对项目负责人做出响应。

    如何实现跨领域团队协作，利用相关工具跨团队和领域进行协作，提高设计精确性并加快项目交付速度。

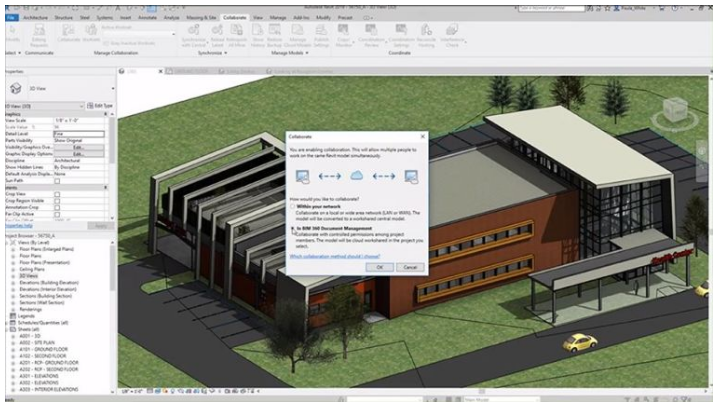

    借助BIM360Design，项目团队可以协同处理共享的Revit模型，这有助于减少错误和疏漏并更快地交付项目，BIM360Design的组件之一就是Revit在线工作共享。

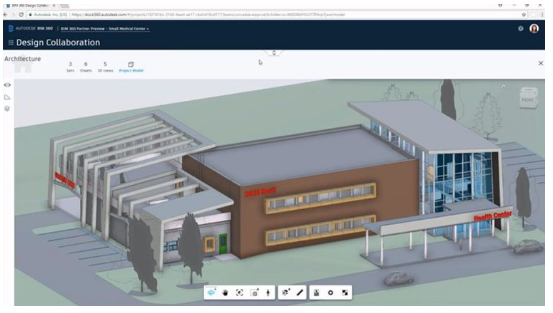

    设计协作模块中的项目时间表是一个非常棒的工具，它可以直观地表示数据交换，从而展示在整个项目生命周期内的团队共享和使用的数据包。

    数据包相当于一个容器，可以绑定团队的Revit模型和数据集，以便协同工作的成员可以在团队之间共享信息。

    如何实现设计与预制加工流程无缝衔接，贯穿设计和深化设计环节，更轻松地进行团队协调，从而创建相关交付内容以促进钢结构预制加工。

    将BIM360Design与工程软件集中的Revit和AdvanceSteel结合使用，有助于在项目中协调设计和深化设计团队。

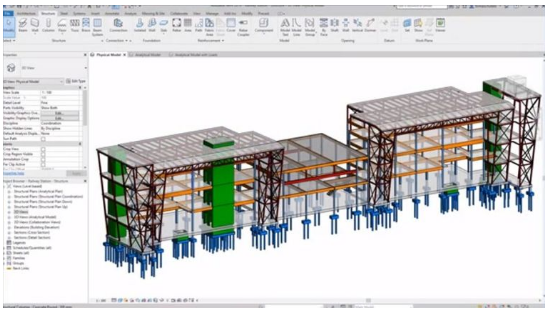

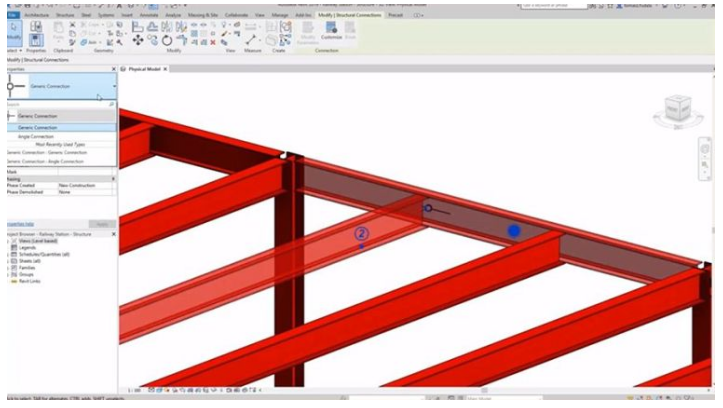

    一旦在Revit环境中构建包含钢框架和钢柱的钢结构模型后，结构工程师即可通过放置常规连接并提供与所需连接相关的信息，指定连接详图。

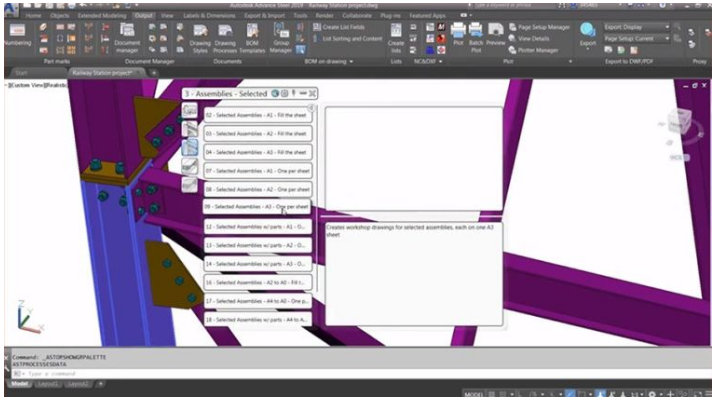

    只需导出和导入模型，钢结构预制加工人员便可以在AdvanceSteel环境中访问三维模型。通过利用其中一个现成的图形样式，可以生成施工图，其中会对随附的零件自动设置尺寸标注和标签，将生成NC文件以驱动CNC机床在车间运行。

    如何执行结构分析以制定明智的设计决策，使用基于BIM的工具进行规范检查并优化结构设计，协同项目团队发布、管理和审阅模型。

    在BIM工作流中，结构设计师会创建物理和分析模型，并与结构工程师交换这些设计，后者会运行分析以检查安全条件并执行优化。

    他们并不是在孤立系统中工作，而是都能使用BIM360Docs，其可以在一个通用数据平台中集成从设计到施工的整个项目工作流。

    在一些情况下，工程师根据自身的经验或参考使用仿真工具的结果，决定在分析之前对模型做出变更。

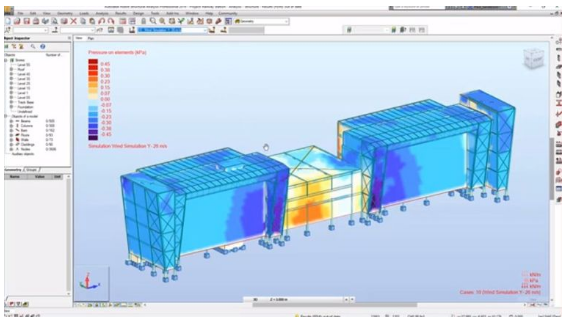

    例如，借助风荷载仿真功能，用户可以仿真结构周围的风流，并自动生成风荷载。执行分析后，工程师可以轻松探究结果，并开始设计结构图元。

    创建结构工程和设计BIM个性化指南

    即可获取更多针对性的BIM工作流

    功能全面的工具支持-工程建设软件集

    工程建设软件集可帮助您轻松应对现在和将来可能遇到的各种项目挑战。通过一整套软件和服务实现功能强大的BIM和CAD工作流，从而提供更好的交付成果并保持竞争力。无论您是从事建筑设计、基础设施设计、施工还是这些行业的组合，AEC软件集都能提供一些列高价值的重要工具。
