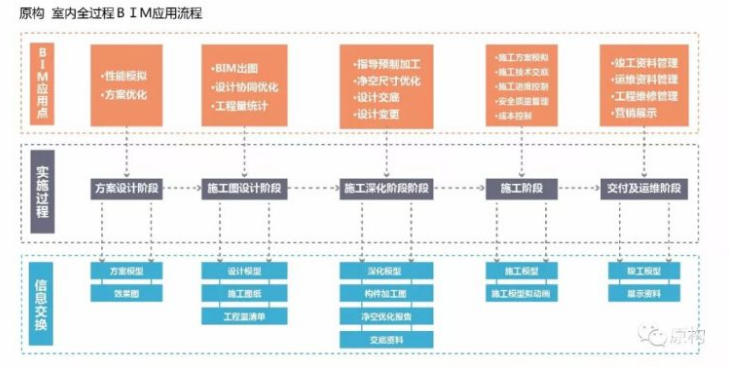

在此项目中，BIM技术主要体现在以下五点：

        出图应用—100%BIM装饰快速出图

        精确统计应用—装饰材料、物料的精确统计

        专业协同应用—精装点位复核与管线优化

        可视化应用—BIM装饰节点模型及工艺动画

        AR/VR应用—BIM装饰效果展示

    出图应用

    100%BIM装饰快速出图

    BIM室内模型的创建及出图相对于其他专业更复杂，要求更精细。我们建立了企业级《室内装饰装修BIM建模标准》、《室内装饰装修BIM应用指南》以及符合公司出图标准的室内项目样板文件，为公司室内项目BIM应用实施提供了标准化指导。

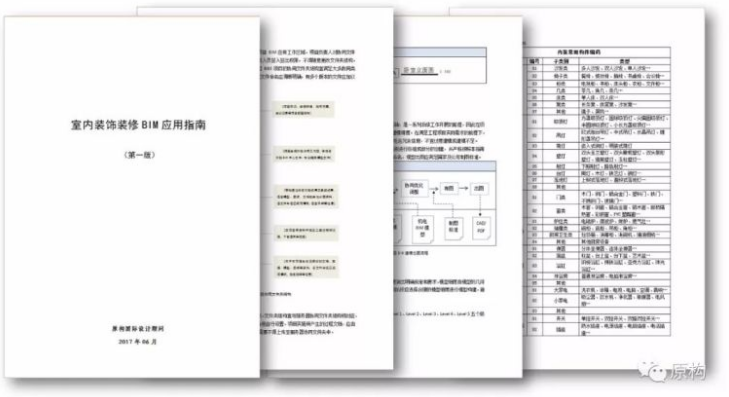

    企业级室内BIM应用指南

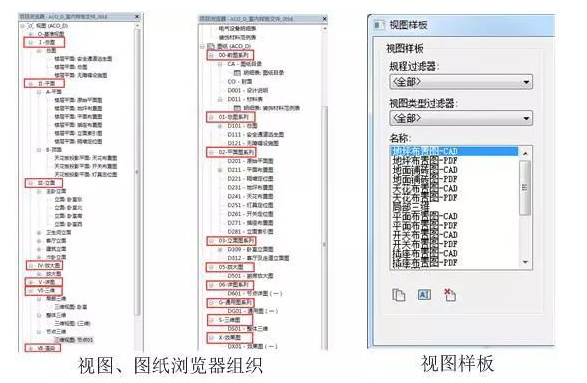

    项目样板中包含已经设置好的视图样板以及图纸浏览器组织，每种视图样板与图纸类型一一对应，这样，我们在基于BIM室内模型出图时，只需为相应视图选择对应的视图样板，以生成满足图纸基本表达样式的基础视图，进而将各视图进行自动二维标记，深化为满足出图要求的二维表达。

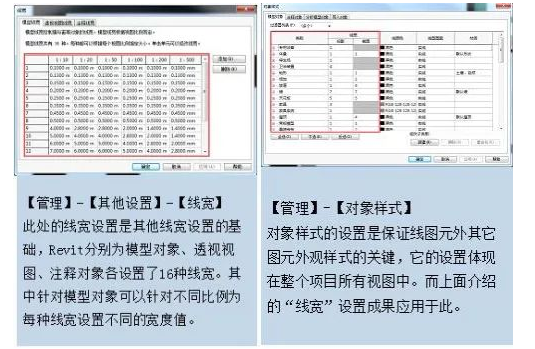

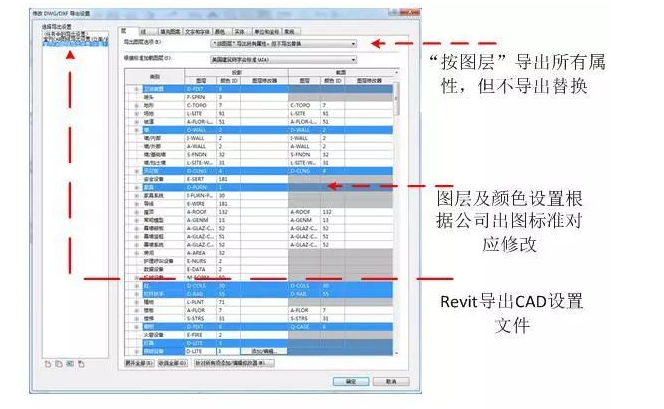

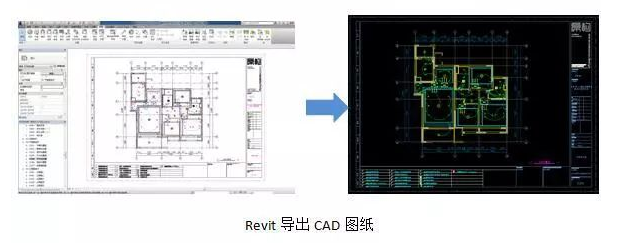

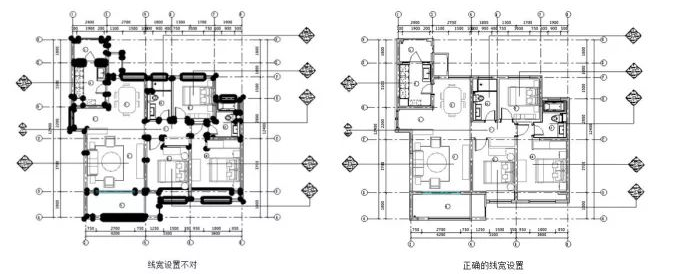

    我们在项目样板文件中对出图线型线宽进行了定义，并在DWG导出设置中对各图元的图层及颜色进行了匹配，使BIM出图不仅能满足二维出图标准及表达样式，而且更加方便、准确、高效。

    精确统计应用

    BIM装饰材料、物料的精确统计

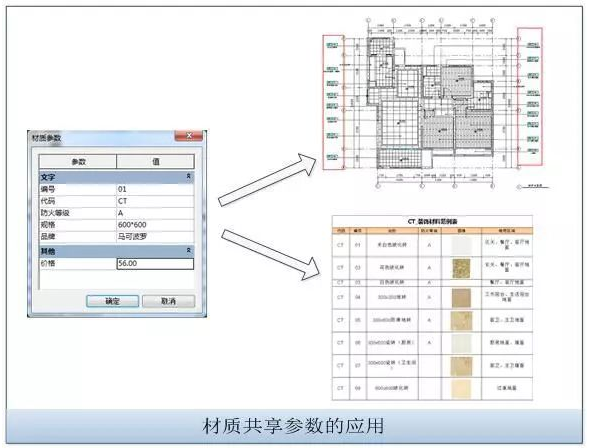

    材质共享参数包括但不限于代码、编号、规格、防火等级、品牌、价格，根据项目中材质进行信息输入，材质共享参数应用于装饰材质范例表，施工图中的材质二维快速标注。

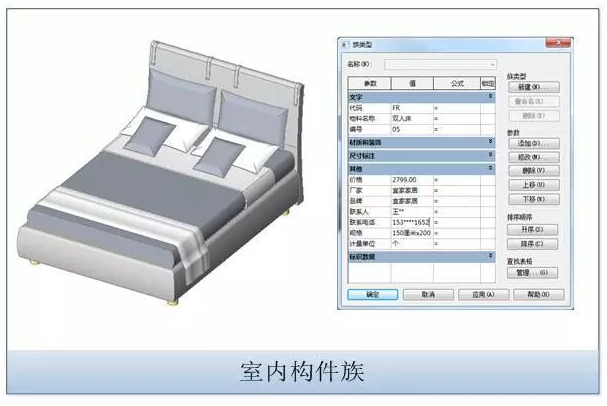

    物料共享参数包括但不限于代码、编号、规格、品牌、价格、生产厂家，物料共享参数体现在室内构件族中，在根据项目进行室内构件族创建时，将构件的各类信息输入其中，当该构件载入项目运用时，相应的信息会自动在明细表中体现出来。

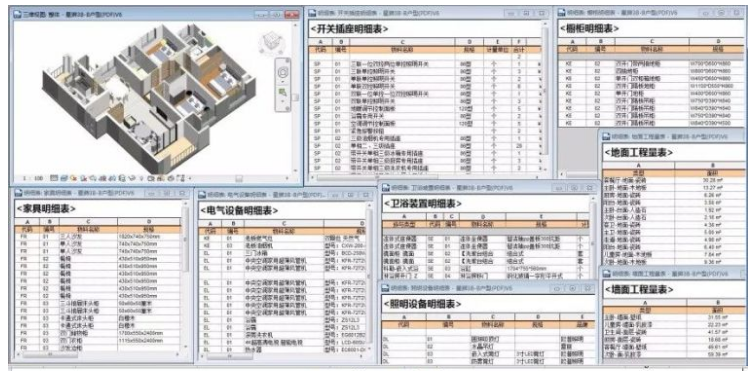

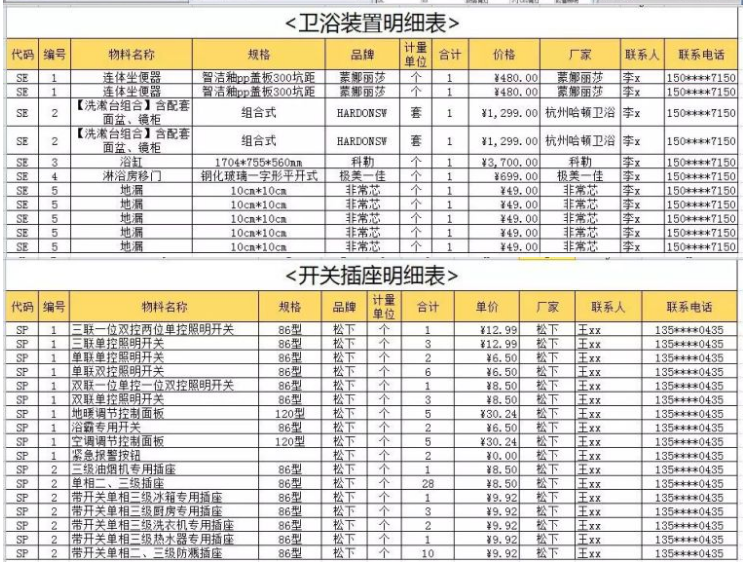

    传统的工程量统计是手动测量CAD图纸中的每块区域面积，然后将测量出的数据手动输入自制的表格中进行汇总，而通过BIM技术，前期只需按照要求精细建模，则可根据模型自动提取汇总出各区域的工程量明细表，模型完成的同时相应的工程量也自动汇总完毕。将自动汇总的明细表导出Excel表格，可直接作为采购清单使用。

    专业协同应用

    精装点位复核与管线优化

    通过搭建各专业BIM模型,设计师能够在虚拟的三维环境下发现各专业在空间上的冲突，可以大大减少建筑质量问题、安全问题，并且对实际施工操作起到良好的预判和指导作用，减少返工和整改。

    可视化应用

    BIM装饰节点模型及工艺动画

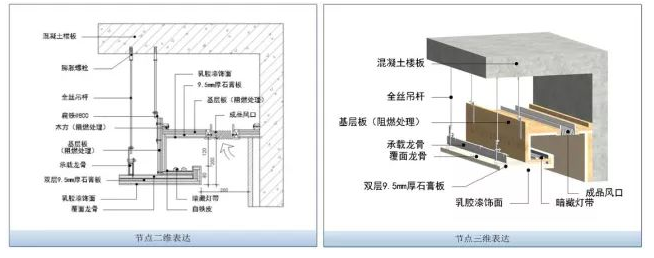

    一根线与一面墙的表达是截然不同的，通过BIM技术将传统的二维装饰节点转换为三维实体进行多角度表达，制作复杂节点交互环物全景，提高项目各方沟通效率。

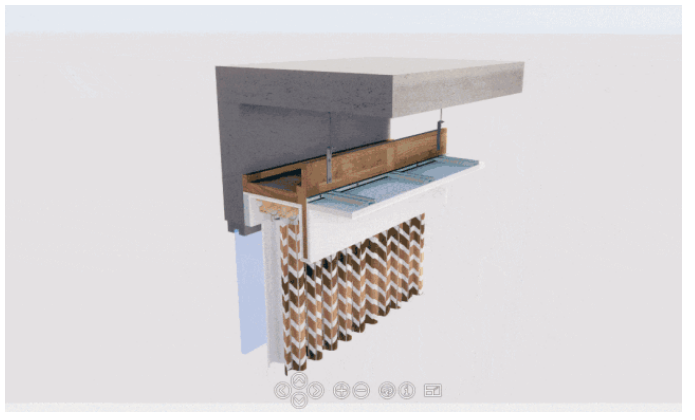

    吊顶工艺模拟

    AR/VR应用

    BIM装饰效果展示

    通过将建好的室内模型导入表现软件中进行材质、灯光照度的处理，形成更逼真、更准确的体验式动画。一方面能为业主的决策提供技术性参考，提升我们服务水平，另一方面能顺利的把设计师的想法和客户的意见整合到模型中并体现出来，真正的把客户想要的东西变成现实，有力促进销售。

    模型生成VR场景及效果图

    目前装饰行业的工作模式普遍是流水线式，效率低，采用传统二维cad的室内设计与其他专业之间的协同程度较弱，设计成果往往与实际施工存在较大偏差，在施工时容易造成管线、建筑构件的冲突，返工现象严重，造成极大浪费。

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
