甘肃省规定，到2020年省内甲级设计院BIM出图率不低于30%，大型公共建筑BIM出图率达到100%。出图问题一直困扰着全专业BIM设计，模型和出图不联动，就避免不了两张皮操作，会带来很大的改图工作量。翻模或者BIM模型出来后再导入CAD修改出图都是迫不得已的方式。这种方式遇到改图就是灾难。也违背了BIM提高效率和设计质量的初衷。

    作为国内首家本地化BIM设计解决方案软件开发商，鸿业科技在成立BIM团队之初，就把快速建模、专业计算、出施工图作为解决BIM软件落地的主攻方向。新版BIMSpace在出图面方面新增了哪些便利呢？我们通过三个具体功能来了解一下。

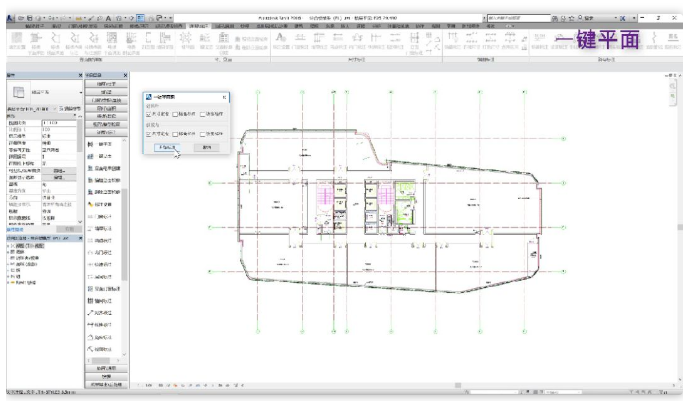

    一键平立面

    在施工图设计里，尺寸标注非常重要，但是又很繁琐，占设计师总工作量的20%左右，但是又没有技术含量。我们按照行业出图表达标准将标注分总包尺寸、轴线定位尺寸、细部尺寸开发了建筑平立面的一键标注。同时考虑图纸美观需要，程序对于标注做了重叠避让、对齐等功能，高效的同时保证了出图质量。

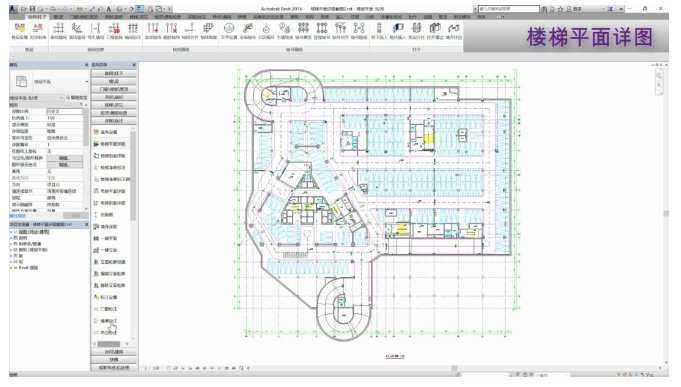

    一键楼/电梯平面剖面详图

    详图设计也是我们做施工图设计中不可或缺的一部分，我们为了提高设计师的设计效率，开发了一键楼梯平面大样详图，一键楼梯剖面详图，相应的尺寸标注及填充样式都是根据行业出图标准制定。在2020中我们也新增了对电梯平面和电梯剖面详图的自动出图功能。

    电梯平面详图操作非常简单，选取详图索引框，就能对外围轴网、墙体、梯门进行尺寸标注，并生成电梯所在楼层的相应标高，并对墙体填充进行处理。电梯剖面详图，也只需要选取剖面线框，就能自动生成层高标注、梯门高度标注及基坑标高。实现高效处理电梯详图。

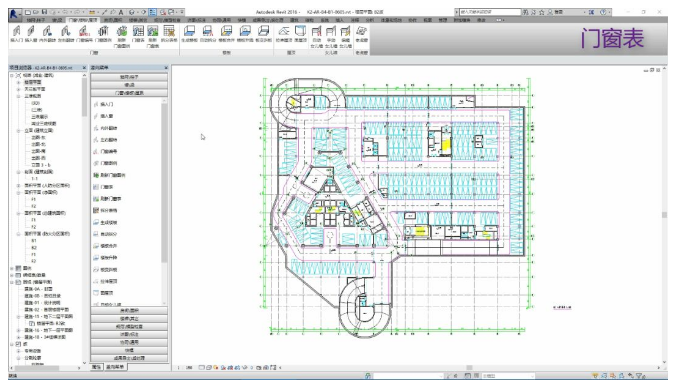

    一键门窗表及详图

    门窗表及门窗详图和标注功能类似，我们开发了一键生成门窗表，批量生成门窗图例的功能。同时今年我们根据出图深度要求，增加了门窗开启线及门窗图例框的生成，符合二维设计表达的方式。

    效率提升80%

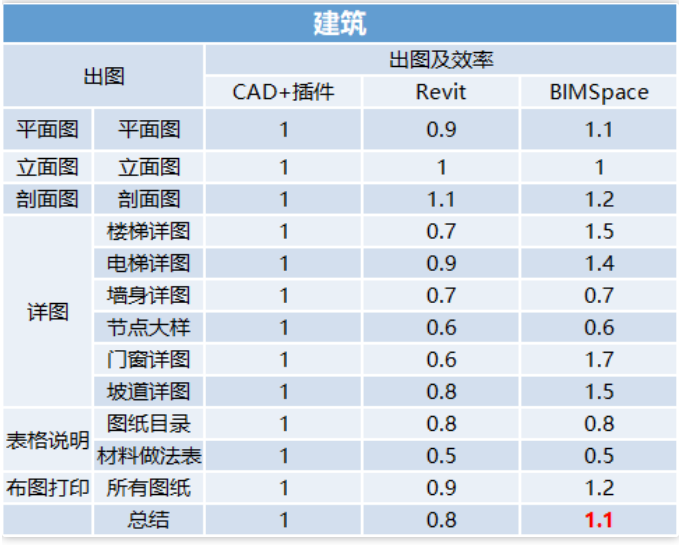

    我们用鸿业BIMSpace软件与传统的CAD二维设计方式和Revit软件，进行了一个出图效率对比，虽然类似材料做法表和节点大样这部分的内容，没有传统CAD的出图效率高，但是我们开发了一系列一键出图功能，在出楼梯、电梯详图、门窗图例等图纸时，我们的优势就明显的体现出来了。综合起来看，使用BIMSpace的出图效率已经能和传统二维的出图效率持平，部分方面甚至有所超越。

    BIMspace是鸿业在BIM正向设计领域一款集快速建模、优化设计、高效出图于一身的软件，囊括建筑、水、暖、电四大专业，为设计师提供一站式BIM解决方案。
