信息化是建筑产业现代化的主要特征之一，纵观国内外建筑业发展现状，BIM技术始终是我们必须认真审视和对待的一项技术革命。《住建部关于印发推进建筑信息模型应用指导意见的通知》指出：BIM应用作为建筑业信息化的重要组成部分，必将极大地促进建筑领域生产方式的变革。

    对于在工程一线实践BIM技术的人员来说，最基础的BIM软件就是欧特克公司研发的Revit软件。不得不说这是一款功能强大且应用广泛的软件，目前市面上还没有软件能够与之匹敌。但是软件对硬件配置要求很高，工作效率往往受制于计算机的运行速度。另一方面，Revit的建族的过程都是从最基本的线条开始，建立过程比较繁琐。为了提高Revit的搭建效率，我们就需要一款轻量化的建族软件与之对接，而BIMMAKE软件就很好的解决了上述的问题。

    1.软件获取渠道介绍

    软件使用者可以从BIMMAKE软件官网www.bimmake.com中下载使用。BIMMAKE作为一款独立软件安装使用，安装的过程中也会自动在Revit中安装相应的转换插件，无需另行下载即可使用。

    该软件为完全免费使用软件，使用者无需注册即可使用，其中的功能介绍及建族教程可以进行下载学习，同时也可以下载已经创建好的族来供我们使用。

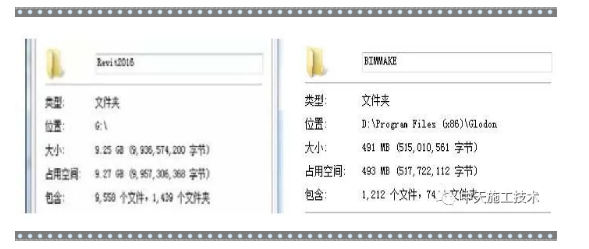

    ▲图1软件大小对比

    2.软件功能简介

    软件启动界面，和Revit建族类似，需要先选取建族模板，接下来的建族过程基本和Revit内建族过程相同，但是比Revit有更快捷的操作，像常见立方体如长方体、圆柱体、球体以及棱柱体等都可以一键完成，在建族过程完成后点击保存，然后根据需要我们可以点击“导入导出”菜单下的相应文件格式，以便我们在其他BIM软件中重复利用所建好的族。

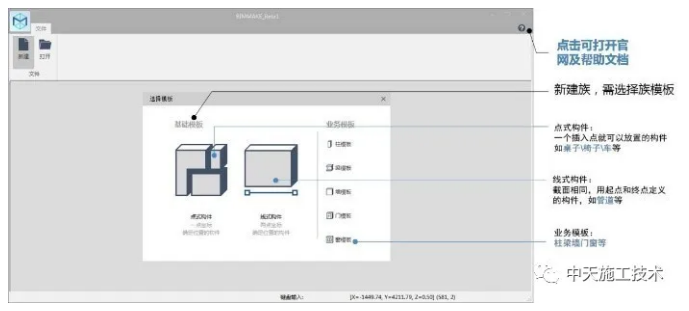

    ▲图2新建启动界面

    3.软件应用操作说明

    我们知道，建族首先是要对目标对象进行几何拆分，然后选取合适的族样板文件，再接着进行族的制作、定位、造型、添加材质以及参数化等等。下面按照建族步骤：构件拆分——建模（选择模板定位造型调参）——导入Revit这个过程，就BIMMAKE的实际建族过程以建造一个茶几为例简单做一个说明和介绍。

    3.1选择族模板

    首先如前图2所示，点击新建按钮，选择点式构件，出现如下图3所示的界面，在界面中我们可以看到很多功能和操作点基本和Revit类似，所以这也是有助于我们快速上手，没有对新软件的生疏感，省去了学习软件的成本。

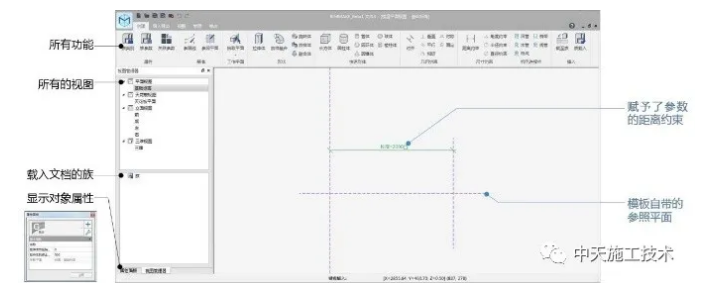

    ▲图3软件工作界面

    3.2茶几立腿布置及约束

    按照在Revit中建族的方法，先建立4个参照平面，并赋予其参数控制，然后在其四角放置圆柱体作为茶几立腿，这里就体现了BIMMAKE相对于Revit本身建族的优越性，不用重新设置拉伸建立圆柱体可以直接取用，如下图4所示。双击圆柱体进入草图编辑模式，利用对齐命令，将圆心对齐约束到两个参照面，以便茶几立腿能随着参照面位置的改变而改变。

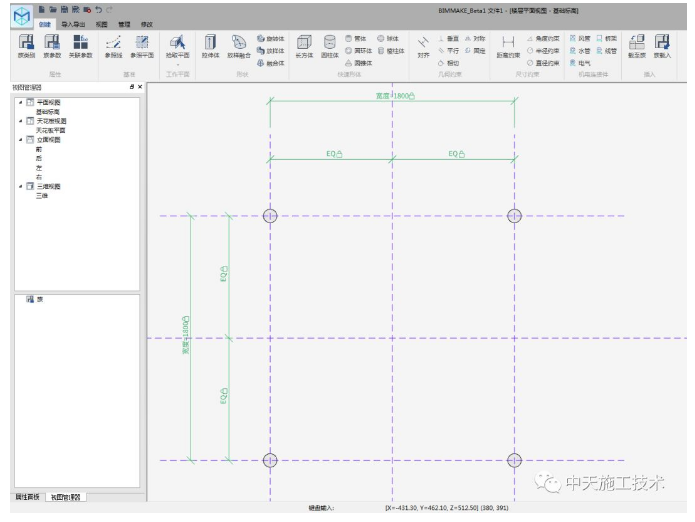

    ▲图4茶几立腿布置

    3.3茶几桌面布置及约束

    接着布置桌面，在快速形体菜单中选取长方体布置在平面中心位置，双击长方体，进入草图编辑模式，如下图5所示分别进行对齐约束和尺寸约束，并赋予“桌面宽=立腿宽度+200”参数，点击完成拉伸。

    窗口切换到前立面视图，绘制两个高于基础标高的水平参照面，如图6所示，分别将立腿顶面和桌面的上下两个平面对齐约束到相应的参照平面，并给予相应的“茶几高”和“桌面厚度”两个参数约束，到此立腿和桌面布置就完成了。

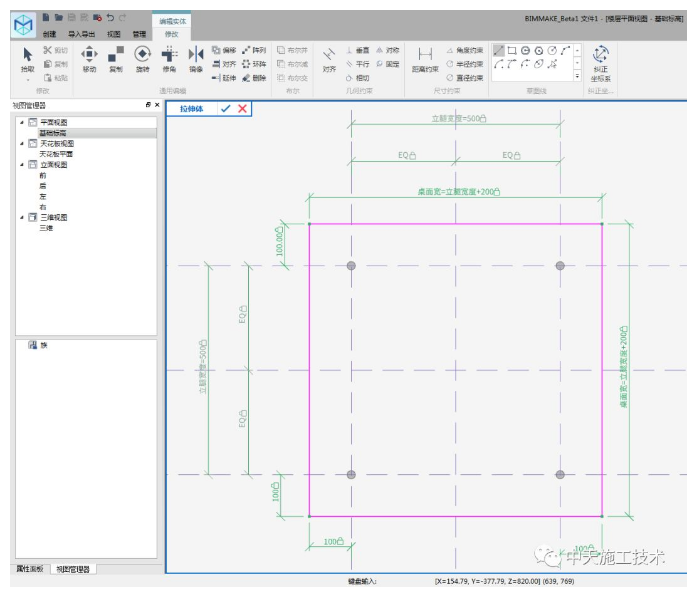

    ▲图5茶几桌面布置及参数约束

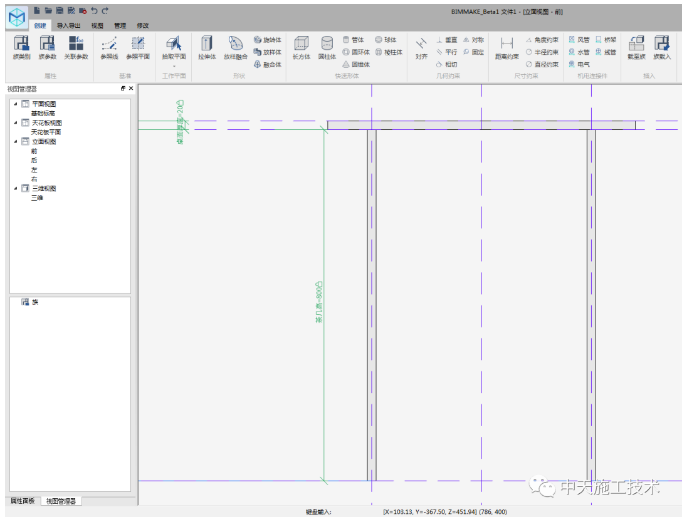

    ▲图6茶几立腿桌面布约束

    3.4茶几材质添加并关联

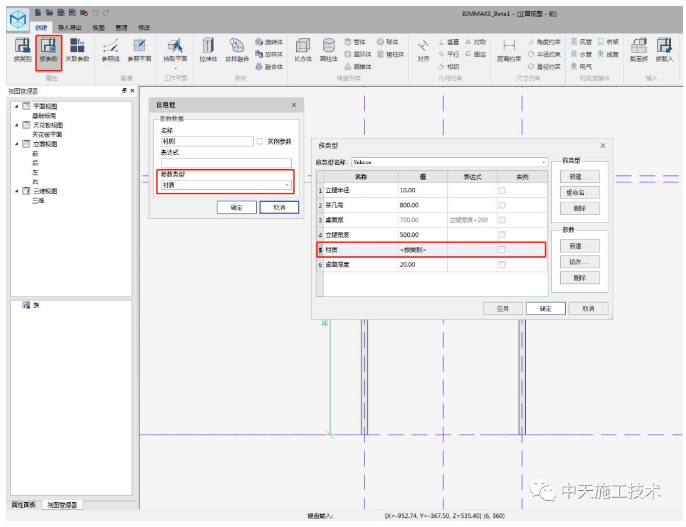

    在所有构件布置完成后，剩下的就是给茶几添加材质。如图7所示，我们点击属性菜单栏里的“族参数”，出现族类型对话框，点击参数下面的“新建”，在信息框中填写参数名称为“材质”，参数类型选择“材质”，并设置一个木材的材质，点击确认。

    接下来我们转到三维视图，选中茶几所有构件，点击属性面板里的材质按钮，与刚刚建立的材质参数进行关联，可以看到茶几已经被赋予了我们所选取的材质，呈现出如图8所示的状态。我们试着在族类型对话框中改变各参数的值，看看是否能够用参数驱动茶几大小。可以看到随着参数数值的改变，茶几的大小也会随着变动，说明我们的参数约束是合理有效的，至此我们的茶几族就已经建立完成。

    ▲图7茶几材质添加

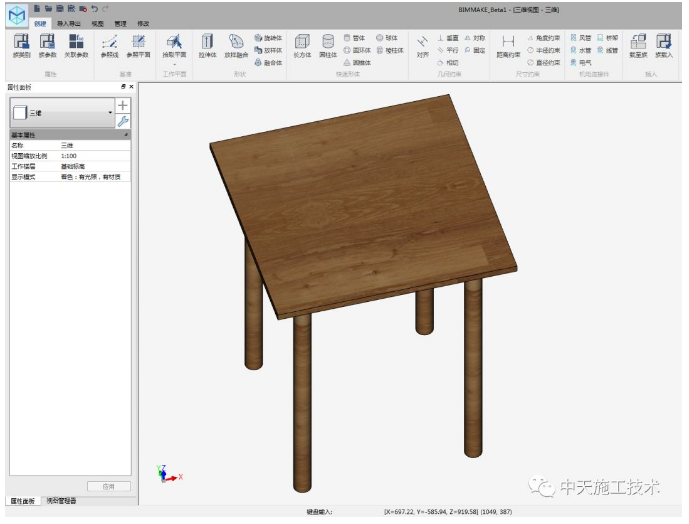

    ▲图8茶几三维图

    3.5导入Revit

    我们建立的族最终要导入到Revit中进行可编辑建模。打开任一版本的Revit，首先我们新建一个公制常规模型，点击BIMMAKE选项卡的“导入BIMMAKE”按钮，将“茶几”导入到Revit中，即可变为可编辑的Revit族。可以看到此时BIMMAKE文件已经成功转为Revit族文件，如下图9所示。点击“族类型”按钮，可以看到参数设置和BIMMAKE的完全一致，而且也能有效驱动族尺寸的变化。当然我们看到，在BIMMAKE里面设置的材质并没有转化过来，只是保留了材质参数这个选项，这也是其美中不足的一个地方，不过我们可以在Revit里面重新定义相应材质以满足我们的需求。

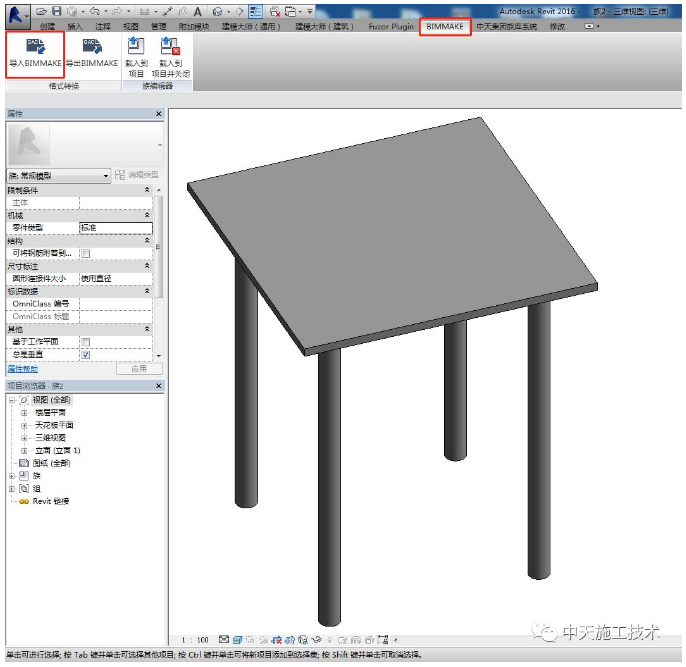

    ▲图9BIMMAKE导入Revit中

    4.BIMMAKE与Revit建族的优缺点对比

    通过前面的叙述我们可以看到，相对于Revit建模，BIMMAKE有几个显著优势：

    （1）对于电脑配置要求：如果要很好的使用Revit，电脑运存最起码达8G，且安装包很庞大，文件将近7G，下载安装都会消耗很大一部分时间；而BIMMAKE安装包只有不到200M，对电脑配置也没什么要求，因此安装快速简洁。

    （2）使用操作习惯：BIMMAKE在使用上基本沿袭Revit的操作习惯，这样软件使用转换上基本是没有难度的，熟悉过Revit建族的基本就能直接使用BIMMAKE建族，不用重新熟悉软件操作也能很好的使用软件。

    （3）建族的便捷度：BIMMAKE建族与Revit建族相比有其独特优势。如前4.2所述，软件本身已经自带常见的基本几何体，建族时直接调用即可，省去了重建的时间，而且有很多基本族是可以直接在“构件坞”中调取使用的，这使得建族效率大大提高。

    （4）不得不说的优势：我们都知道，Revit是一个不可降版本使用的软件，如果利用高版本的Revit建立模型，那么对方必须使用相同版本或者更高的Revit版本才能打开，这就使得使用者必须使用统一版本，极大的影响了文件在不同用户之间的传递和使用，然而BIMMAKE却打破了这一限制，高版本的族通过BIMMAKE的转化，可以成功转化成低版本族，这在整个BIM行业中应该还是很少见的，可以说是独具特色的功能。另外我们建的族除了转为Revit文件，还可直接转为*.DXF、*.DWG、*.3DS等多种文件格式。

    （5）不得不说的不足：首先，既然不是在Revit中建的族，所以要在Revit中使用就必须有一个转化过程，其次在转化过程中还没有实现材质随之一同转化，仅存在一个材质参数，需要在Revit中重新赋予材质，这对于复杂族且材质比较多的来说也是一个不小的工作，当然我们也可以在建族的过程中只建立材质参数，待转化完成再赋予具体材质，避免重复操作。

    5.心得与总结

    通过一段时间的使用，我觉得这款软件确实能够带来很好的效果，尤其是对于电脑条件不具备的用户来说，很好的解决了BIM使用的成本问题，便于了员工之间的分工协作。同时能够切换不同Revit版本族的功能也是软件一大亮点，相信通过不断改进与提升，这款软件会为我们带来更加优质的服务，成为我们BIM工作中的得力助手。

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
