研究目的：建立一个基于BIM技术水闸项目进度管理模型，进行分析和研究之后，提出可行的进度控制方案，来解决传统项目进度控制方法在项目管理中存在的问题，改善和提高水闸的整体管理水平。

    运用Revit建立三维模型，P6编制进度计划，将三维模型与进度计划载入Navisworks软件，进行施工进度动态模拟，利用BIM技术的模拟性、协同性及可视化的优势，提前发现问题，进行进度计划的调整，并进行实际进度开展情况的监测、调整。随着信息技术推进，BIM技术作为一种新兴的信息技术，应用到现代的工程项目建设中，为工程管理模式提供新的解决方案。

    案例分析：许昌市北汝河大陈拦河闸除险加固工程

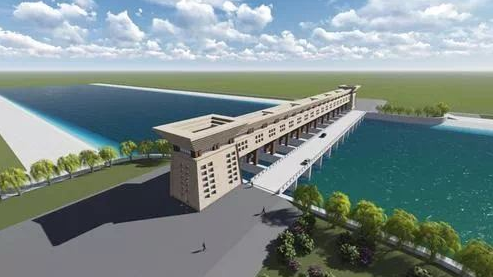

    1、建筑模型及参数

    记录主要结构、设计参数和高程坐标系等信息。

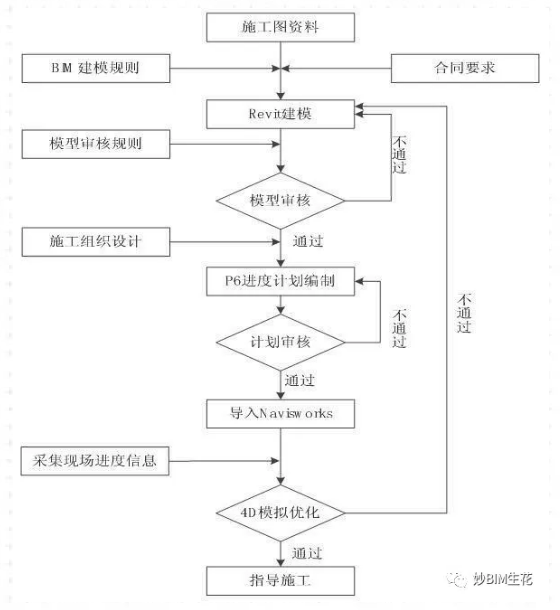

    2、BIM＋进度管理

    本案例是水闸工程，采用Revit进行三维建模，水工、金结专业由于其不规则的形状，不能直接创建，需通过Revit本身族功能：拉伸、融合、旋转、放样以及空心形状（空心拉伸、空心融合、空心旋转、空心放样、空心放样融合）的灵活运用，结合图纸信息，将各项参数输入软件中，建出需要的族模型。所有的族建完后，新建项目，设定标高和轴网，将每个族分别导入项目中，根据图纸信息调整标高和轴网，形成完整的水闸模型。利用P6编制进度计划，并将其与Navisworks软件相结合，对水闸项目进度进行优化以及管控。

    3、施工进度动态模拟

    将三维模型转换nwc格式载入Navisworks软件中后，首先使用Timeliner功能以数据源的形式链接水闸项目的进度计划表，然后使用Animator功能对每一项任务的构件做生长动画，最后设置模拟过程的一些参数，完成水闸进度模拟，对于初步完成的水闸4D-BIM进度模型，对其模拟过程进行检查和审核，对不合理地方进行修改。通过施工动态的预演，管理人员可以对项目进度进行更有效的控制。

    4、引入BIM技术的优势

    参数化三维模型——减少了识图的迷惑性

    协同性——将暖通管道等作为整体进行碰撞检查

    三维技术交底——形象的工艺视频演示

    模拟性——动画模拟施工，优化施工方案

    三维的场地布置——确保场地利用最大化、合理化

    可视化技术——项目各参与方都可以在平台上共享信息

    本文参考：王婷婷,孙少楠,胡威锋,等.基于BIM技术水闸项目进度优化研究[J].价值工程,2020,39(2):217-219.
