    一、项目概况：

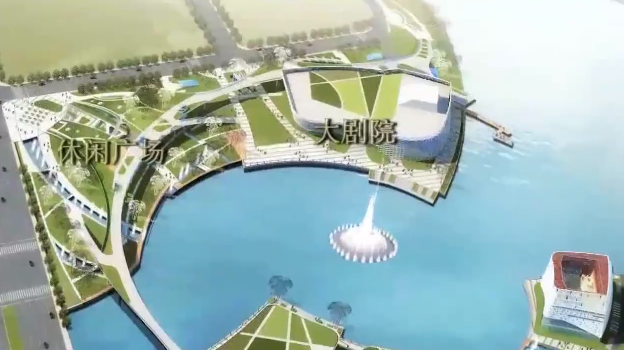

    慈溪文化商务区地处东海之滨，位于长三角经济圈中的黄金分割点，总占地面积172公顷，建成后将成为慈溪市的文化、经济核心。

    由中建五局华东建设有限公司承建的慈溪文化商务区（大剧院、休闲广场）工程（建筑面积共62000平方米）总投资7.5亿元。由1142座的大剧场、500座的多功能厅和7个共1000座的影院及一个休闲广场组成，建成后将成为慈溪市的艺术殿堂和文化地标。

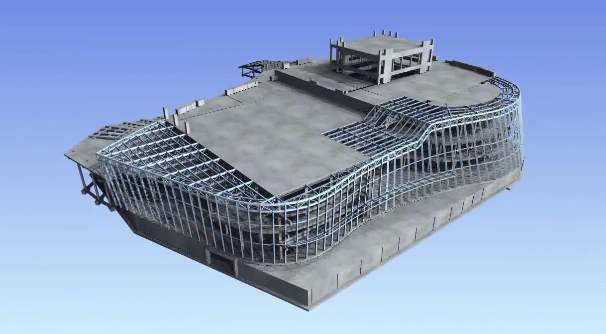

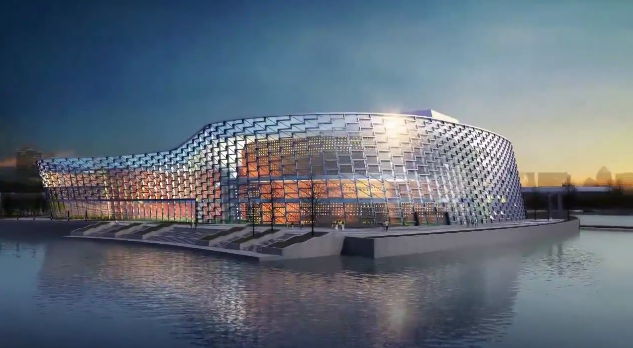

    大剧院造型新颖，线条流畅，晶莹剔透的幕墙与绵延弯曲的结构浑然一体，宛如一架唯美的水晶钢琴耸立在明月湖畔；结构复杂，错综交替的混凝土结构与扭曲多姿的钢结构有机结合，使得施工极具挑战性。

    通过引进BIM技术，采用可视化设计，4D进度与动态控制，碰撞检查、三维交底、施工方案模拟及优化分别从进度管理、技术管理、深化设计等方面进行研究应用提高工程的总承包管理能力，推动总承包管理更加精细化、信息化。

    二、项目BIM专项及创新应用

    1、可视化三维技术交底

    充分利用BIM模型的可视化、空间化特点，对结构复杂节点及现场施工难点进行可视化三维交底，更直观、更形象、易接受、指导性强。

    2、多算对比

    利用BIM模型中明细表功能统计工程量同时与手工算量进行对比，准确率达到99%

    3、成本分析与材料管理

    通过建立相应模型，统计土方、砖胎膜、混凝土工程量，为现场材料管控提供依据，加强了项目成本与材料管理。

    利用鲁班算量软件统计各区块的钢筋用量，用准确的数据控制钢筋的进场量及下料量，既能满足现场进度需求，减少浪费，又不会出现钢材积压的现象，缓解了项目资金管理的压力。

    4、超高大空间高支模体系研究

    剧院功能特殊，设有众多的高大结构空间，其中主舞台高支模凌空高度达49.2m，凌空面积达1235平方米。为节约工期，保证主舞台屋面结构施工安全，经充分论证和调研，创新应用西班牙屋玛T60塔式支架支撑体系。该支架技术在国内房屋建筑工程中首次应用，具有承载能力高，材料用量少，安装快捷，总用钢量仅为普通钢管架的60%，仅本工程中钢管用量就减少60吨，充分体现了绿色低碳、节能环保的施工理念。此项应用先后获得省部以上工法及QC成果各一项。

    三、项目BIM应用总结

    通过BIM技术在总承包管理中的应用及探索，采用可视化设计，碰撞检查，施工模拟，三维交底，多算对比等手段，解决了总包管理中的各项难题，提高了工作效率，有效降低了施工成本，提升了项目总承包精细化管理水平。
