BIM技术案例：BIM基建如何实现？BIM桥梁桩基一键生成在王城大道施工段的应用
简述：
桩基制作在桥梁建模中十分简单，只需要在Revit中使用拉伸功能，再加以逐个对桩基坐标、高程等进行放置就能完成，但这对王城大道快速路第一标段第Ⅱ施工段中动辄上百根的桩基来说，会消耗大量的时间做重复性工作，为此我们充分利用了Dynamo可视化编程软件，对工程中的全部桩基做到一键放置，提高建模效率。
一.准备工作
1.设置项目基点。打开Revit，新建一个项目，对项目基点进行设置在施工范围附近。比如此处设置坐标为别北距Y35027691，东距X36634580。

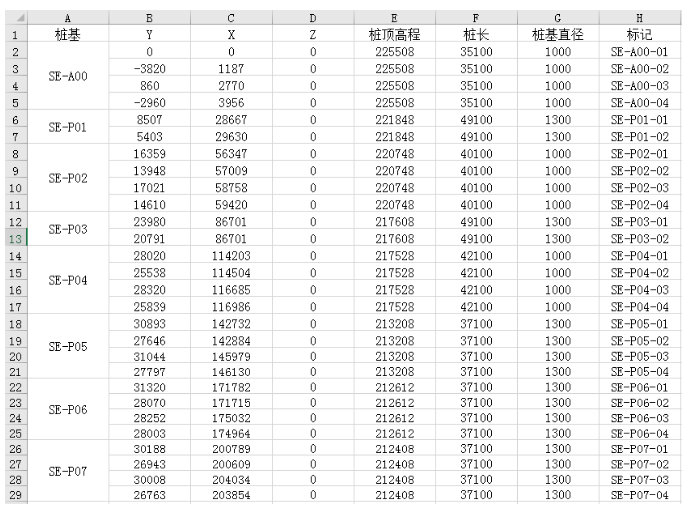

2.数据统计。对桩基放置数据、桩径、桩长、标记进行Excel统计。此处需注意对北距Y和东距X都减去项目基点坐标。
3.参数化建模。新建公制常规模型族，利用拉伸命令创建一个桩基模型，添加桩径以及桩长两个参数，并添加材质参数，完成后保存为“桩基”，导入项目。此处应注意桩长向下延伸，确保基准点为桩顶高程。

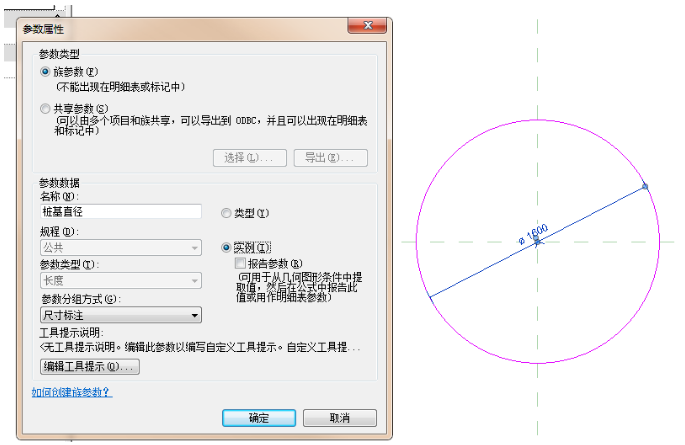

桩基直径参数添加

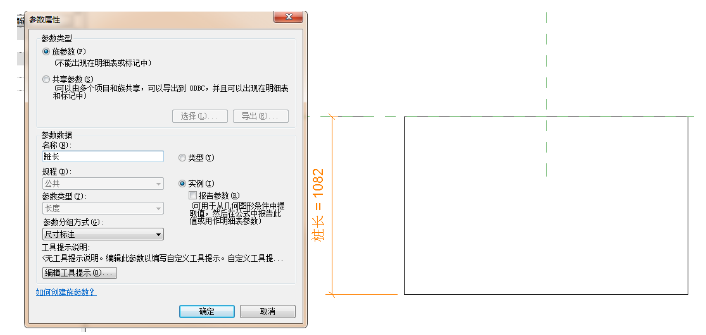

桩长参数添加

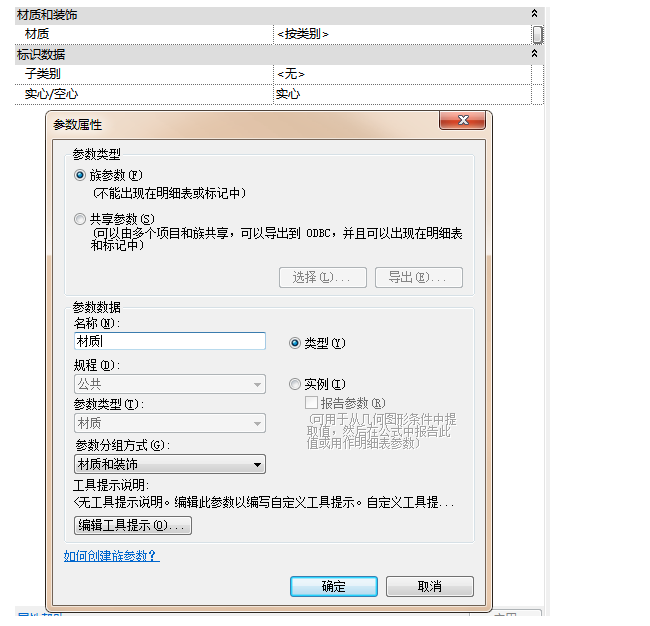

材质参数添加
二、调整Dynamo节点包
对提前做好的Dynamo节点包可重复使用，但需要进行适当的输入数据调整。对族类型选择为准备工作中做的参数化族“桩基”，路径选择为做好的Excel表格即可。

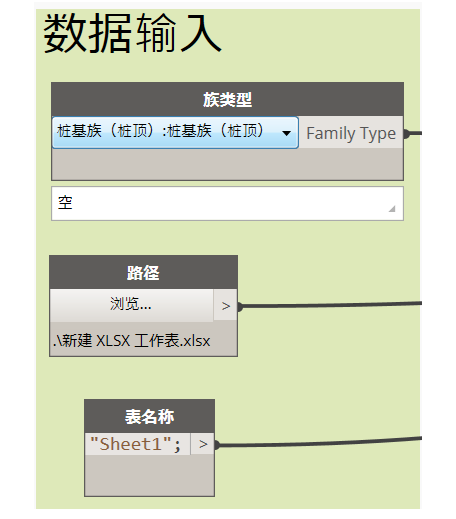

数据调整

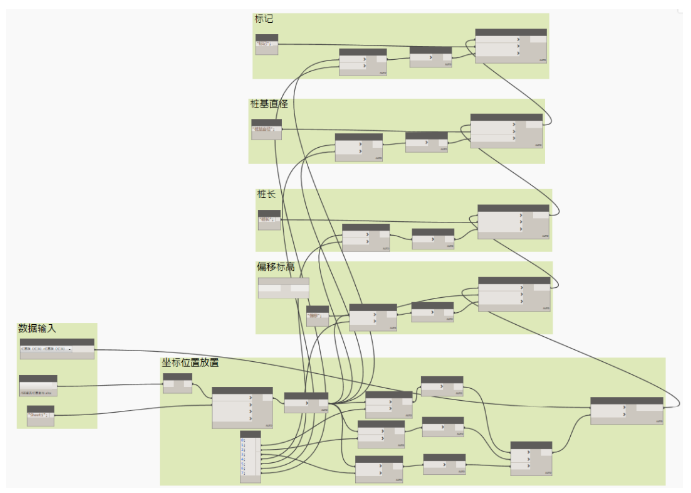

整体Dynamo节点包
三、桩基放置
在调整完成的Dynamo节点包中导入数据，点击左下方“运行”按钮，运行完成后，整个桥的桩基模型就放置完成。

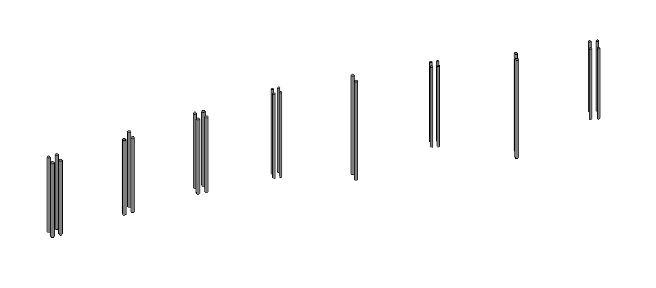

一键生成全部的桩基
从文中我们可以体会到Dynamo的便捷性，它值得我们进一步学习、利用，从而使BIM能够延伸到更多施工现场实际应用，开发出更多的价值。
