Revit官方教程丨在Revit中如何绘制弯曲梁

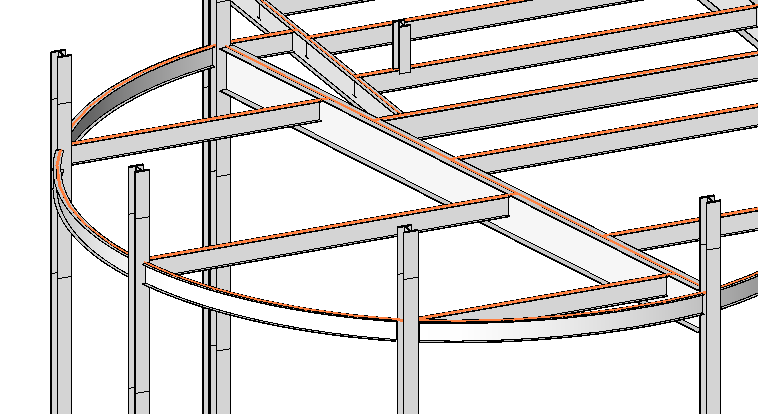

在平面视图或立面视图中绘制弯曲梁。
单击“结构”选项卡
“结构”面板
（梁）。
单击“修改 | 放置梁”选项卡 “绘制”面板，并选择一个曲线工具：
起点-终点-半径弧
中心-端点弧
切线端点弧
圆角弧
样条曲线
半椭圆
在绘图区域中放置必要的点，以便完成曲线选择。

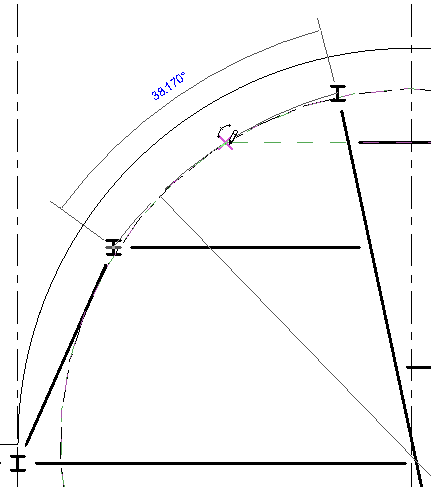

定义弯曲梁的弧

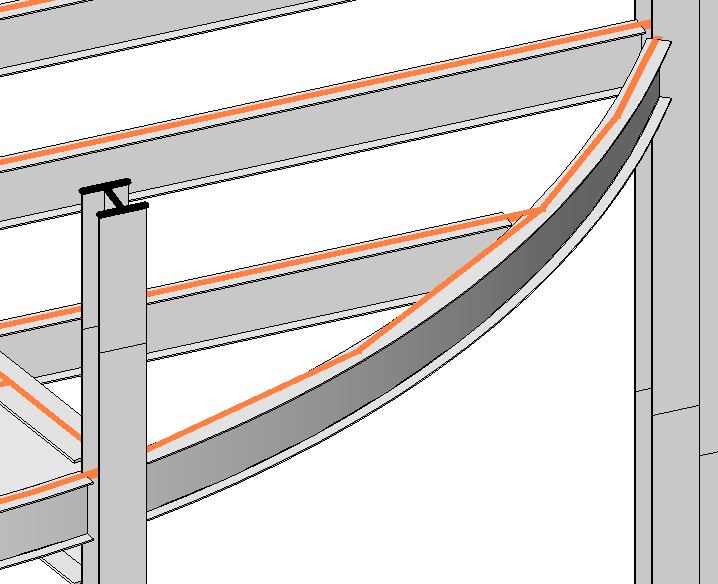

弯曲梁有结构分析模型，可以是平滑或分段模型。 如果分析模型是分段的，可以调整段的数目和位置。
平滑分析模型
分段分析模型
