BIM软件教程：如何在Revit中实现附件族自动识别管径大小？

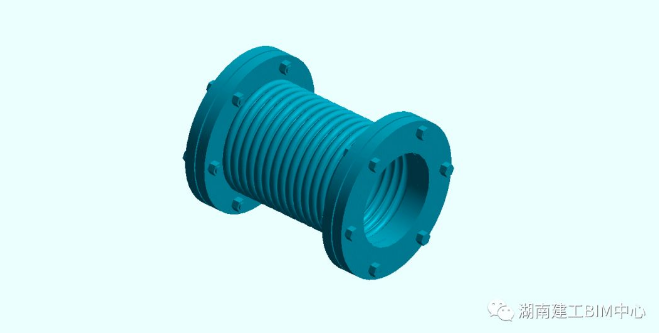

在Revit的机电专业建模过程中，我们需要在模型中放置各种阀门、风阀等附件，例如截止阀、止回阀、防火阀、对开多叶调节阀可等等，这时候我们制作的族是可以通过设置族中族参数类型来控制，最终使管道/风管附件族连接端口的管径大小自动识别已绘制的管道/风管的管径大小（该族的自动识别设置以膨胀伸缩节为示例）。

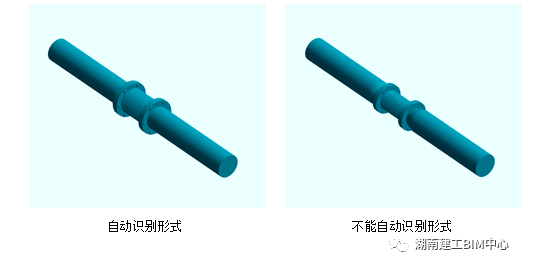

附件族自动识别/不能自动识别的连接形式：
管道附件族的自动识别设置：

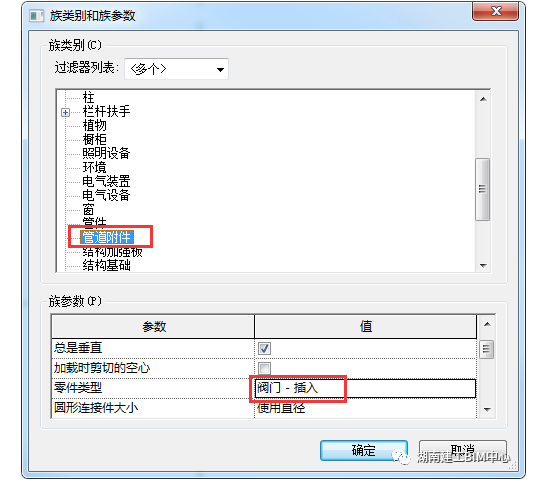

1.新建族，选择“公制常规模型”族样板，进入族环境界面，在功能区的“创建”上下文选项卡中选择“族类别和族参数”，在族类别中选择“管道附件”、在族参数零件类型中选择“阀门-插入”，点击确定。

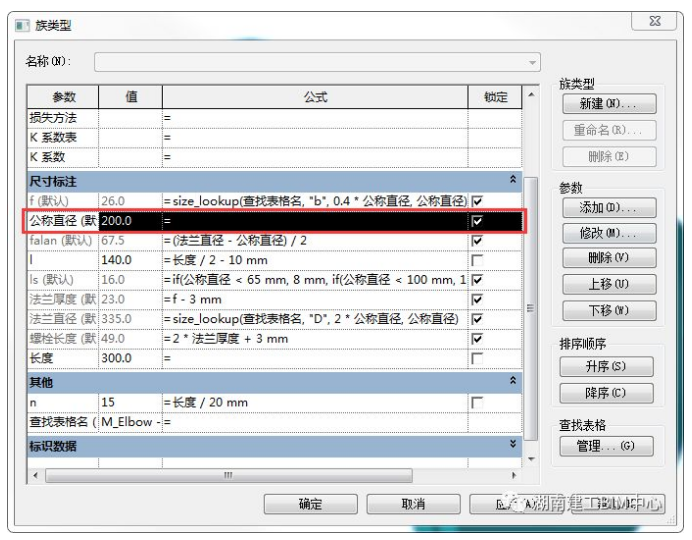

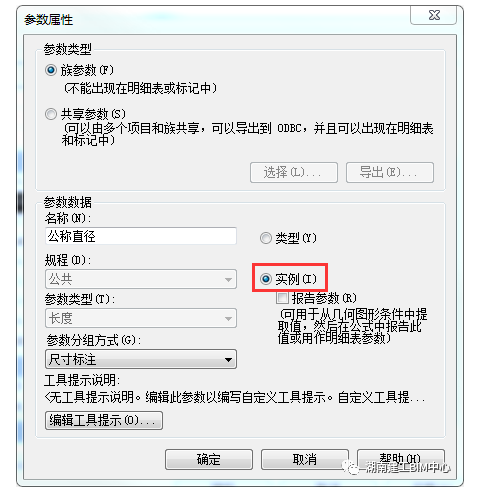

2.在功能区的“创建”上下文选项卡中选择“族类型”，在族类型中选择参数“公称直径”，再点击修改进入参数属性界面，将参数类型修改为“实例”，点击确定。

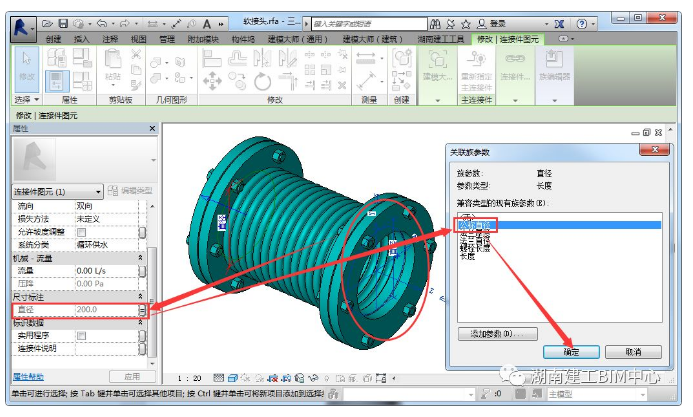

3.在绘图区域中选中“管道连接件”，再在属性面板尺寸标注中选择“直径”关联族参数，再在关联组参数面板中选择参数“公称直径”，再点击完成。
以上设置是整个管道附件族自动识别的控制设置（风管的自动识别设置和管道附件族的设置相同），需注意以下几点：
1）族类别的选择：管道附件/风管附件；
2）族参数零件类型的选择：阀门-插入；
3）参数类型的设置：实例参数；
4）关联族参数；关联添加相对应的参数（示例中设置的参数为“公称直径”）。
