“数据驱动设计Data-DrivenDesign”，也是近年来建筑设计行业的新名词之一，而且参数化设计圈与BIM圈都会有所讨论。

    今年初，欧洲BIM网站BIMCORNER开始连载“数据驱动设计指南”，3月9日刚更新至第二篇，ShanghaiBIM将节选其中的译制分享给大家。

    拿生活经验作类比，生活中，许多混乱的杂物会变成混乱。为此我们会对衣柜中的东西进行分类，而在建筑项目中，我们可以在数据库中呈现信息。

    根据数据类型，我们以特定方式对其进行分组。例如发票收据我们会根据日期分类，而分包商则是根据其分包领域在构建要素，建筑项目我们就会按照房间，空间，区域，项目，实例，系统，设备来分类。

    BIM词典中的建筑元素内容广泛，了解数据库与模型结合的结构和功能是理解数据驱动设计的整个过程的关键。下文将展示在数据库中呈现建筑信息的方法，使之易于理解并创建逻辑完整性，甚至可以将其仅表示为词典中的单词。

    BIM系列数据中包含以下文章。如果这是您遇到的第一篇文章，建议您阅读本期微信公众号推送的第一篇：“模型驱动设计”与“数据驱动设计”分别是什么？在该文章中会描述数据驱动设计的概念。以确保您可以充分理解本系列的内容。

    目录：

    1.设计人员如何在BIM创作工具中显示建筑物信息？

    2.如何在数据库中显示信息？

    3.医院项目的信息结构示例

    4.以这种方式显示建筑信息有什么好处？

    5.图示

    一、设计人员如何在BIM工具中显示建筑物信息？

    在BIM创作工具中找到的信息在空间上是相互依赖的。如果教室与学校办公室位于同一层，则无论其功能如何，它们都将在一个视图中一起显示。

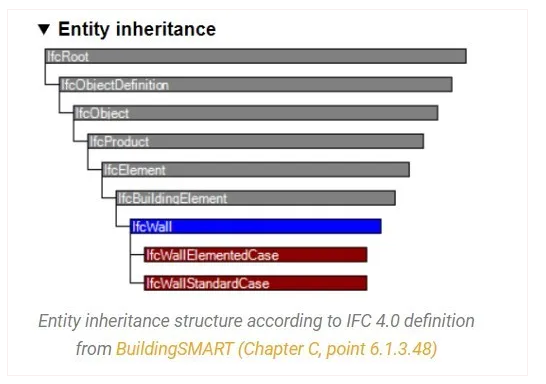

    对象以图形方式分配给它们所在的房间。在主项目视图中，我们仅看到最低层的对象实例（特定的门，通风管道等）。要查找它们之间的层次结构和关系，您必须分别打开每个对象的属性。下图简介了根据IFC标准的层次结构。

    对象的种类–IfcObject（墙，板，门，组件）

    对象家族–IfcElement（内墙，家具）

    对象类型–IfcBuildingElement（内墙100mm）

    对象实例–IfcWall（3个相同类型的隔墙）

    这种分组不仅有助于在3D环境中移动，而且还有助于有效建模。但当我们要提取精确的信息集进行设计时，问题就出现了。

    例如：需要有多少个厕所？大楼中所有办公室的总面积是多少？哪些房间装有这种隔墙？如果需要更改该类型的墙，会影响多少墙？这符合业主或开发商的需求吗？

    为了解决好上述问题，需要拟定建筑构件的建模进度表，但这费时费力。

    二、如何在数据库中显示信息？

    在建模工具中，我们可以轻松地识别和命名各种对象。我们看到一堵墙是一堵墙，一盏灯是一盏灯。在数据库中，我们没有空间信息，因此，办公室或对象都无法根据它们的外观或位置进行分组。相反，我们根据它们执行的功能来构造它们。

    功能：

    在创建数据库时，我们不会根据房间所在的楼层来分隔房间，而是根据逻辑上划分整个建筑物的部门来划分房间。你为什么问？因为在收集信息的级别上，通常没有可用的方案。此外，通过这种分组，我们可以控制满足特定功能的办公室的面积。

    让我们假设我们正在设计一栋每年可为3000名学生提供服务的教学楼。首先，我们选择划分建筑物的功能：管理、食堂、图书馆、健身房等。

    我们可以确定要分配给每个区域的面积。因此，在建筑策划和前期设计时，我们可以控制初步区域需求。

    房间数：

    下一步是计划每个部门的办公室。行政部门包括：学校秘书办公室，校长办公室和老师室。尽管它们可能位于不同的角落，但它们构成了一个执行相同功能的逻辑相互依存的单元。设计开始时，部门已分配了房间的面积总和，于是第一个可验证的数据出现了。

    房间数据表：

    每个办公室都有设计要求或业主开发商设定的属性。因此，例如一间教室的面积为75平方米，隔音等级为44dB，一堵墙的窗户。每人需要的新风量为26立方米/小时。以这种方式复合的“房间数据表”将帮助设计人员对房间和承包商进行建模。要求通常源于建筑规范或法规，因此，我们可以将它们归因于特定的房间，这将使设计的进行变得更加容易。

    项目清单：

    再往深处走下去，房间里肯定会有一些设备。上述教室应配备以下类别的物品：家具及设备、电力与自动化、通风与供暖、门窗及饰面。

    这些项目根据其字段分组。例如，电工不必遍历整个项目清单即可找到设计要求或安装所需的项目。

    物品：每个提到的类别都包含具有自己属性的项目。只有那时，我们才能降至3D物品可能描绘的水平。例如，学校牙医办公室的牙科椅必须满足以下要求：上下水、地板安装、供电系统。

    一切都在项目表中指定并建模。另一个很好的例子是门。它们由锁，五金件等组成，我们不对这些元素建模。但是，可以将它们放置在数据库中而不会造成负担。此外，它还可以作为管理开启门窗的一种运维手段。

    发生次数：

    例如一个班级教室包括：

    设备：例如1个白板

    家具：12张桌子，21把椅子

    通风和供暖：6台空气通风机，

    电气：18个电源插座，10个照明灯具

    整理和固定装置：75平方米的地板油毡，90平方米的墙壁漆成白色

    产品信息：

    每次出现都构成一个产品。因此，宜家的20张学生课桌可能是Skarsta样式的，而老师的课桌可能是Bekant样式的。这些产品中的每一个都应该具有自己的产品标签，然后可以将其归因于该产品在设施管理中的设计过程中。

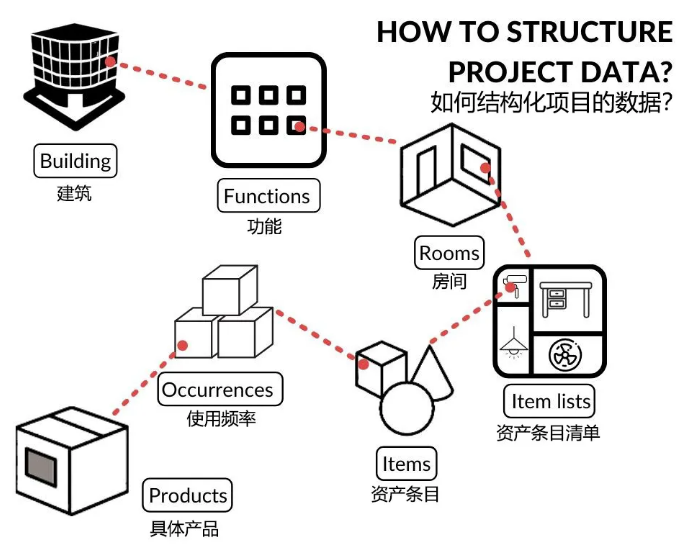

    如图所示，信息是从一般（建筑物）直到更精确的细节，再到具体产品的信息。在数据库中，我们可以深入到螺栓和螺纹的级别，但是采用与建模相同的过程——确定适当的信息级别（可以了解有关LOI的更多信息，后续的文章中还会介绍）。

    三、医院项目的信息结构示例

    接下来展示如何借助软件来构造数据逻辑。在此使用了dRofus软件，并将信息显示在医院项目的数据库中。

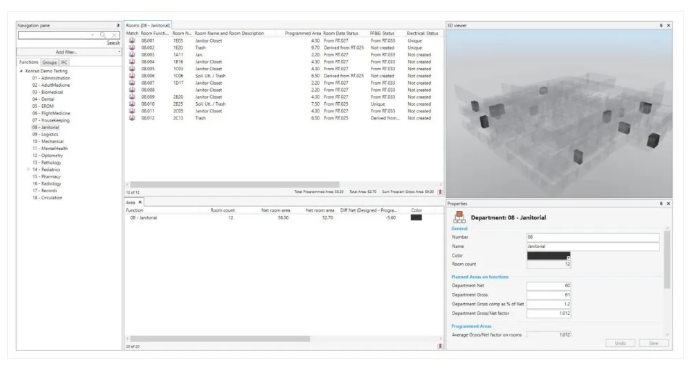

    下面显示的屏幕快照说明了划分后设计的分组。选择一个特定部门后，将显示归入该部门的所有会议室以及所有基本信息和有关整个部门的信息面板。

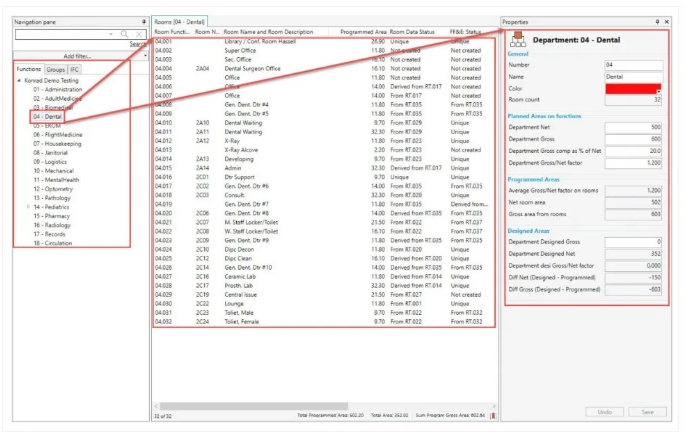

    在该过程的下一步中，一旦我们开始建模，就可以根据模型中的功能标记房间。如下图所示，房间不相邻：

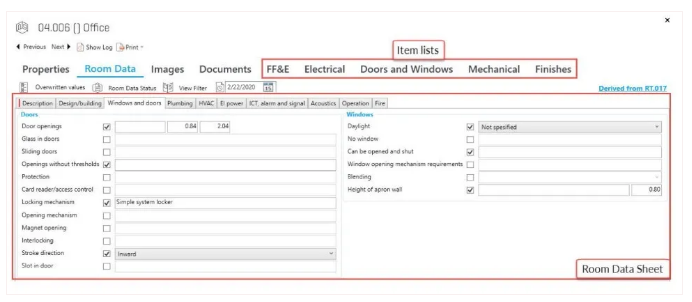

    一旦从上面的列表中选择了一个房间，程序将引导我们输入后续表格：房间图表（结合设计任务书）以及要包含在其中的项目类别房间。

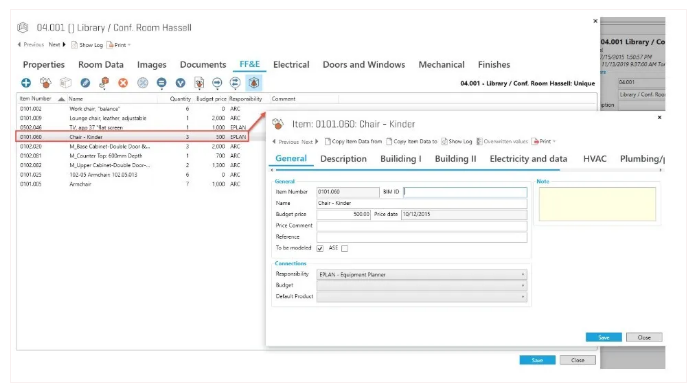

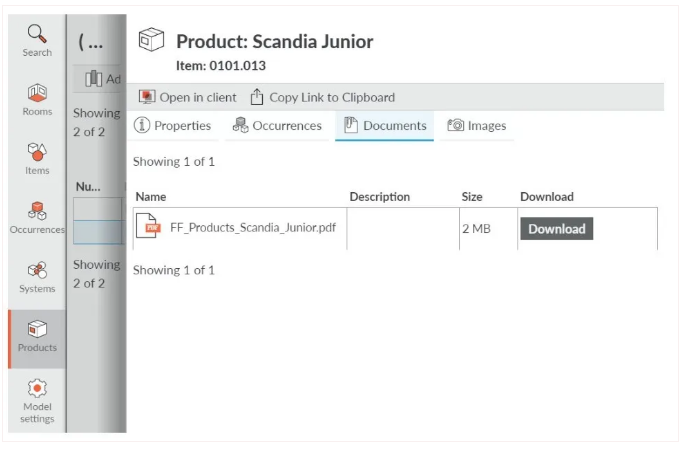

    然后，在下一个类别中，某些物品及其放置在该特定房间中。打开项目后，将显示包含该项目的属性的下一个表格。以及产品文档。

    四、以这种方式显示建筑信息有什么好处？

    那么，以这种方式对信息进行分组的好处是什么？最重要的是：

    只需单击一下，我们就能获得有关整个部门的所有信息：房间数，每个项目的类别，甚至所选部门中所有项目的总和。

    能够自上而下（首先定义该区域的功能然后创建房间）和自下而上（首先创建预设区域的房间，同时审核该功能中所有房间的总和）来规划该区域的功能。

    数据放置在相互连接的表中。我们可以自由地查看房间包含的每一个细节。

    随着设计的发展，可以以简单的方式（借助几行信息）更新设计说明文档。

    数据驱动设计在某些重要问题上与基于模型的建模方法有所不同。不仅过程不同，而且管理和分组数据的方法也不同。所有这些活动都有助于管理大量信息，这些信息在设计的后期阶段会大有裨益。
