既然是建模首先是分析模型该怎么建模啦！这里我给他分三个部分

    1.桥梁的外部实体部分

    2.桥梁内部中空部分

    3.桥梁的都附属结构

    首先进行桥梁外部实体部分建模，整个建模主要围绕着一个功能来进行实现的。

    对没错就是放样融合，值得一提的是为了方便我们后面组成桥梁模型，还是插入轮廓这个功能来建一个“半死不活”的族，为啥叫半死不活的族的，因为这个方法还是蛮花时间的。呵呵呵，既然是轮廓族那就老老实实开始新建轮廓族吧，新建族样板找到公制轮廓这个选项卡。

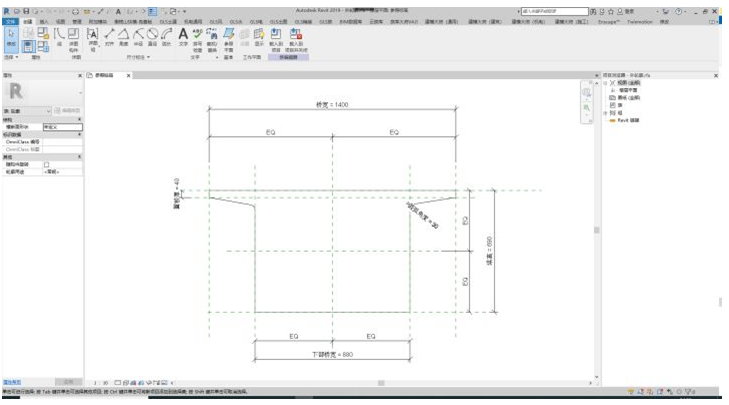

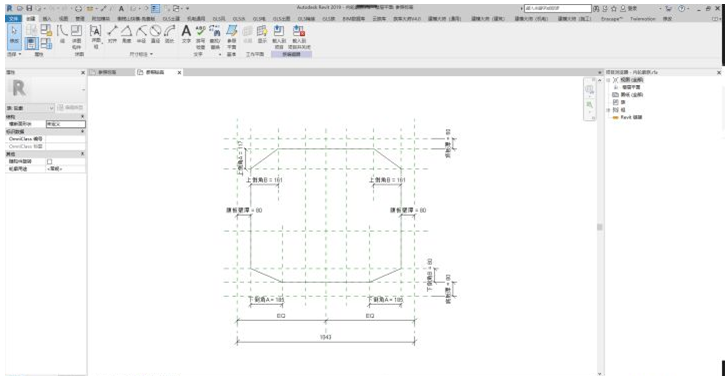

    先做一个内轮廓族也就是中间空心的部分，打开界面之后分别按照下图建立参照线以及标注。

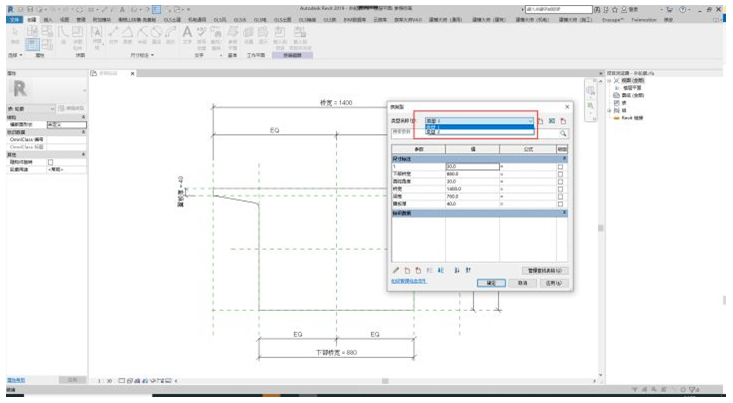

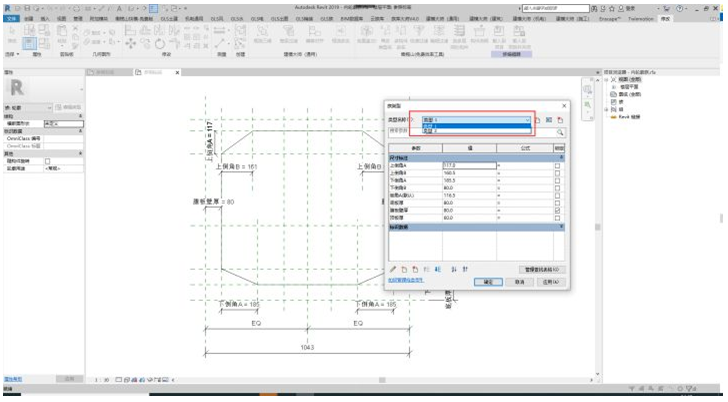

    注意，每个标注都弄成一致的要么是类型标注，要么是实例标注。主要是后面方便修改，（敲重点）咚咚咚，然后在内轮廓里面做一个操作看图哈，

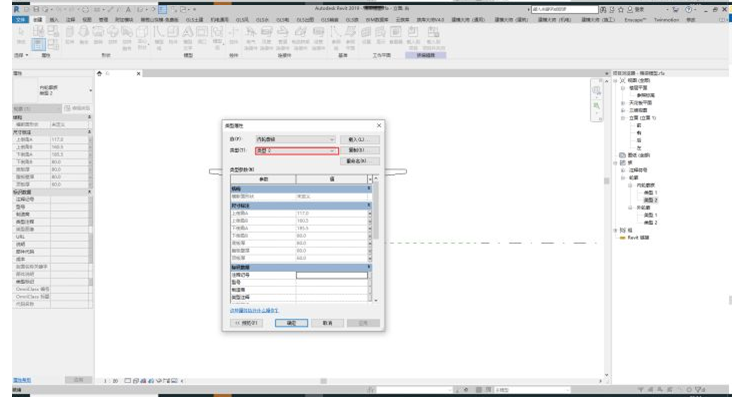

    复制一个新的类型2，这样保存一下文件，然后再重复上面的步骤继续建立外轮廓的族就像是这样

    紧接着也是复制一个类型变成类型2

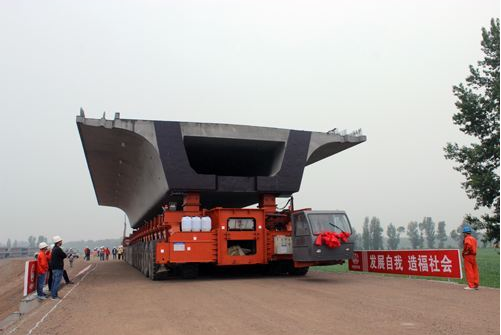

    保存文件，命名为外部轮廓。到此为止我们的族轮廓已经全部建立完成啦，下一步就开始堆出我们图片中的箱梁，当当当当，我们使用公制结构框架-梁和支撑这个族样板

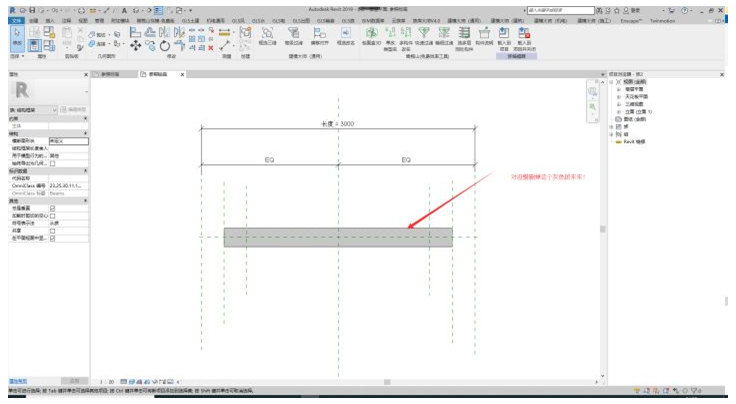

    打开这个族样板后我们还需要做一些其他的操作，把里面自带的梁模型给删除掉，

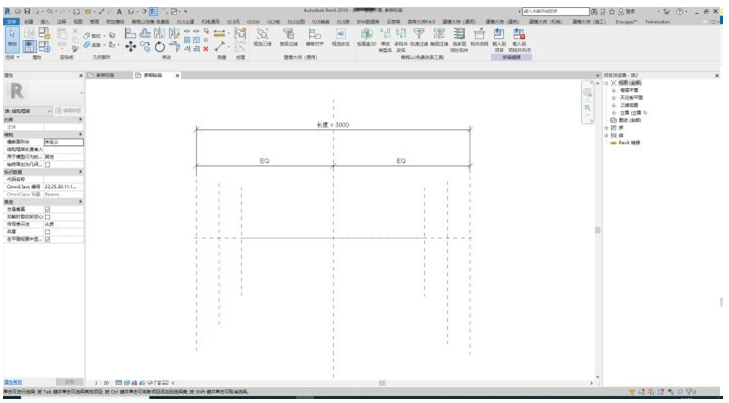

    变成

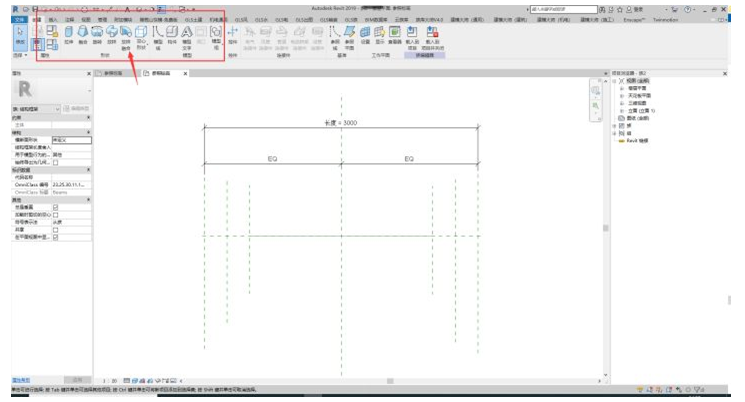

    这幅样子，之后就简单啦，使用放样融合命令

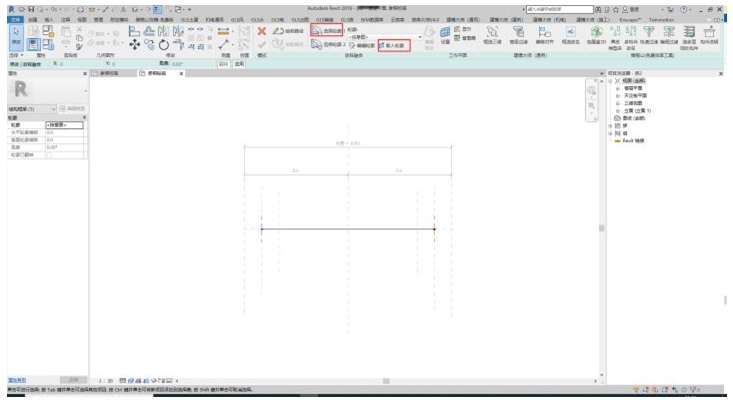

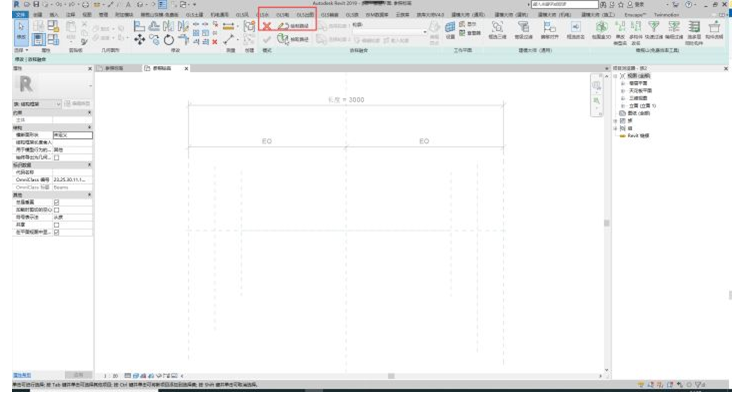

    点击绘制路径

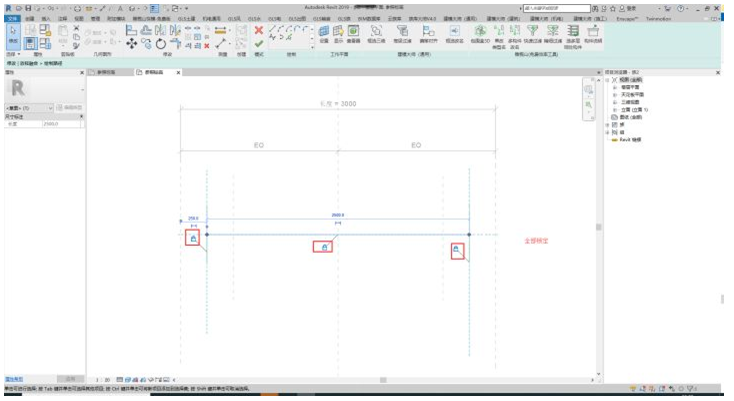

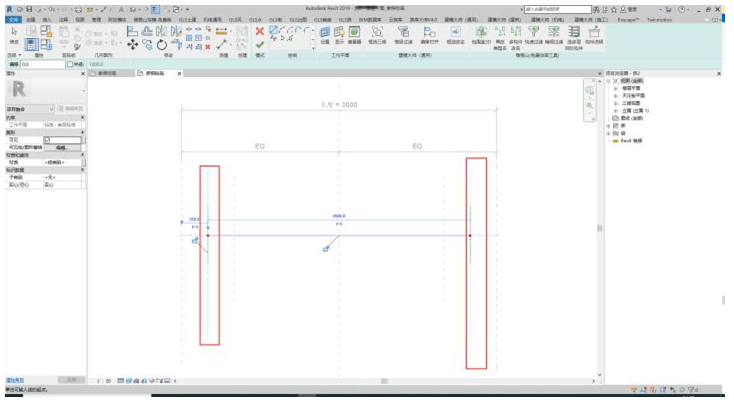

    然后从左往右数，两端分别和第2根和第4根对齐，

    重点来了，这里要记得锁定哈

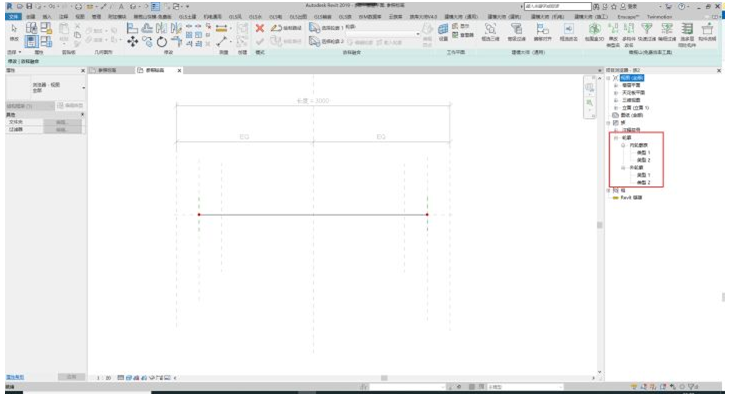

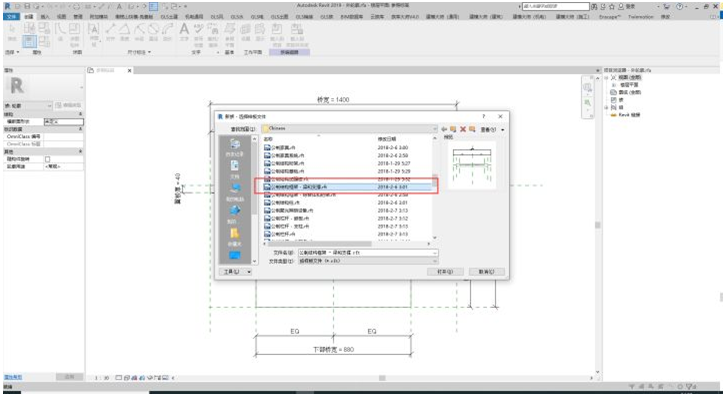

    继续选择轮廓1，载入轮廓

    载入轮廓之后像我这个样子！

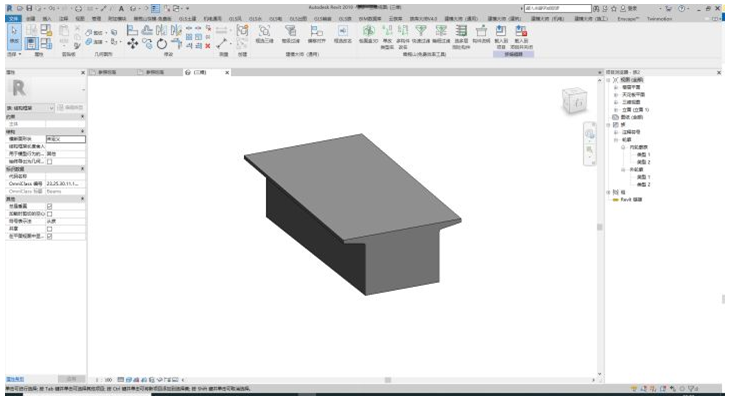

    下面的操作就简单了，先把外立面轮廓建立出来

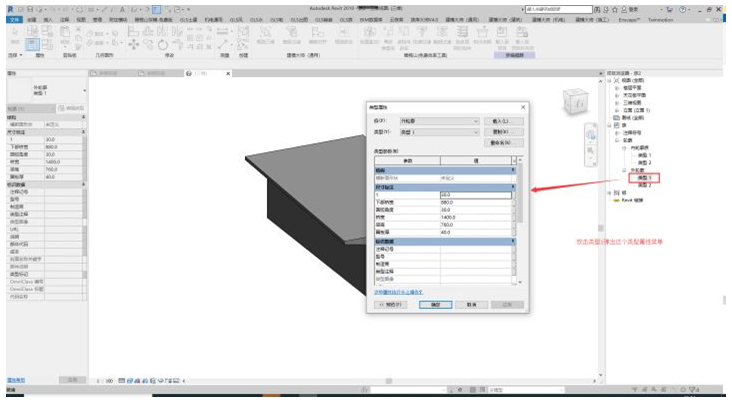

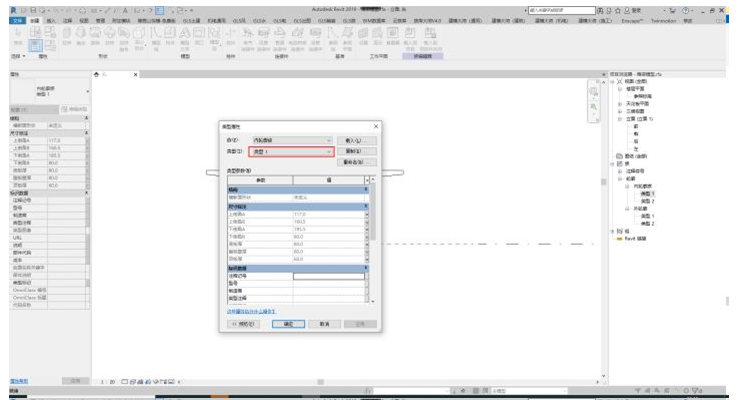

    然后神奇的操作就要开始了！！！！双击类型1，弹出类型属性

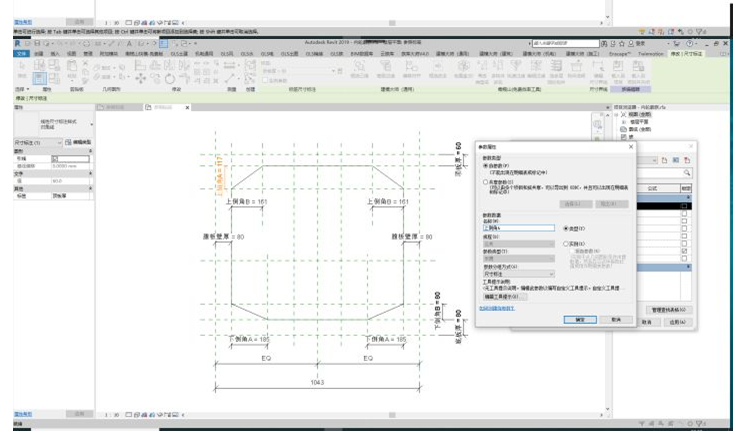

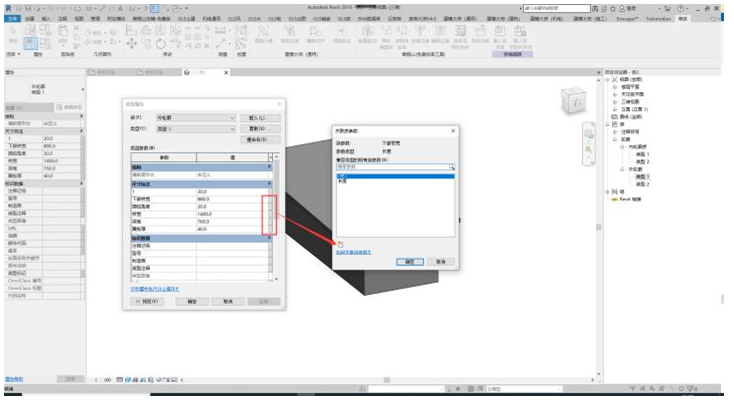

    弹出类型属性之后分辨依次点击矩形红框中的小方块，新建一个类型

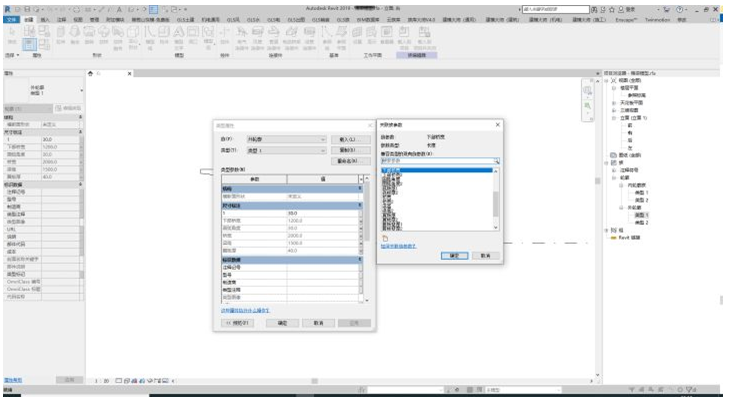

    类型名称可以和类型1相同昂（这样方便区分），还记得我之前有复制的类型2Vbu，类型2也是参照类型1做同样的操作，但是在挂接命名的时候可以命名为xxx2,比如我图里面的下部桥宽，圆弧角度2等等到此为止我们的外轮廓的模型就建立完成了，

    接下来就是我们内轮廓中的类型1类型2放置和导入了，操作和类型2的操作类型，我就不做相互重复的工作了（打字太累了），直接上图

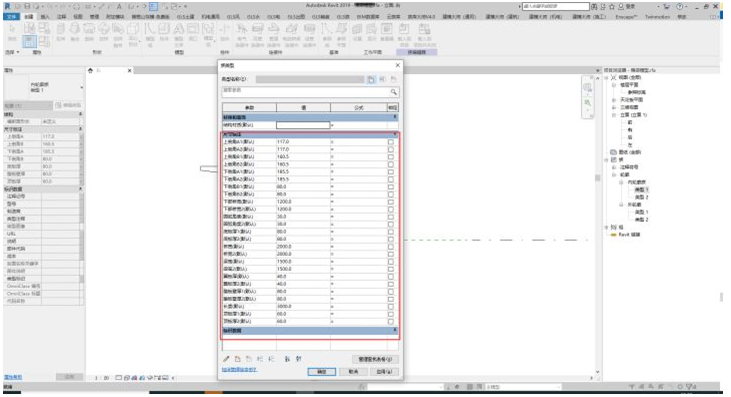

    然后嘞我们就能看到我们的族类型中

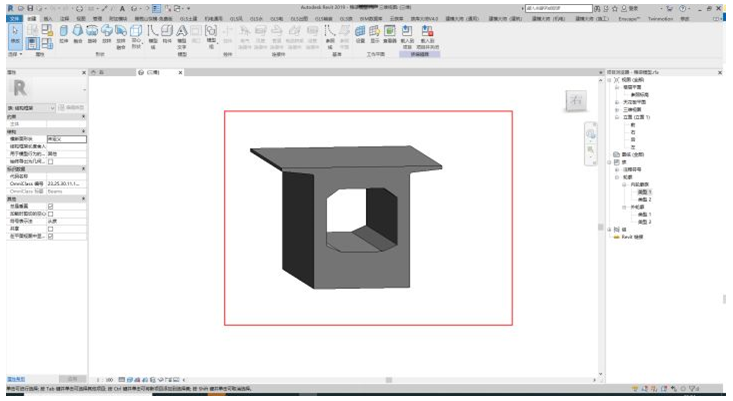

    这参数老长了！到三维里面看一下就是酱紫的

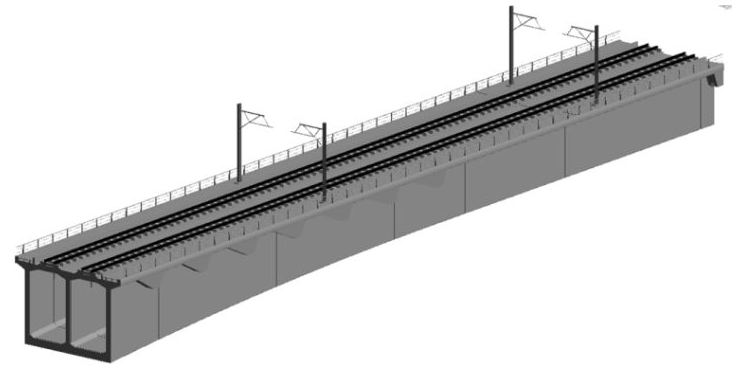

    就这样我们一节标准节的桥梁模型就建出来了

    在来到项目中做最后一步操作——组合拼装，通过载入族文件进行一个组合拼装，将整个桥梁模型进行搭接出来。

    好啦，这个第一种建模的方法大概就是这样子了，总结一下这个方法一可以说也算是个“半死不活”的族了吧，灵活度不高，花费的时间也是贼拉多，光是挂接参数就累得不轻，桥梁的超高也不好处理，光说了它的劣势，那么它的优势是什么呢？这种方式建立的模型在实际应用中可以和我们的进度来结合，按照项目上的进度计划做一些构件级别的进度动画，还有方便出明细表统计工程量，上次上次出了一次量，经过和下料的软件对比，误差还真就在1%以内，好使！
