在设计阶段，将BIM与装配式设计相结合，从装配率优化设计、钢筋节点碰撞检查、预留预埋构件深化设计等方面介入，能快速复核装配率、提前发现并解决碰撞问题、确定预留预埋定位，大幅提高了装配式团队及构件深化团队的设计效率和品质。

    一、装配率优化设计

    设计初期，BIM团队与构件深化团队一同介入装配式设计，对BIM模型进行细致拆分，拆分细度支持快速统计预制率，在设计不断调整预制范围的过程中，可随时复核并控制当前的预制率。

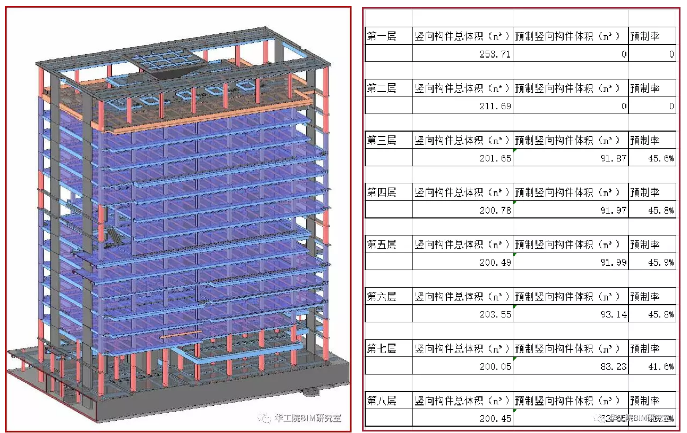

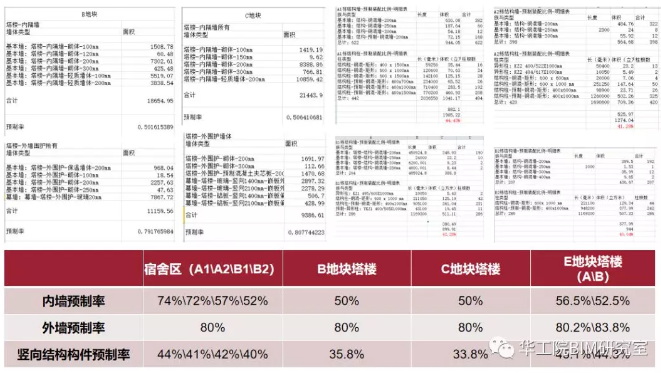

    ▲运用BIM模型统计算量

    在满足装配率要求的前提下，不断调整预制范围使其对结构受力、模板制作和施工最有利，并输出装配率计算书。

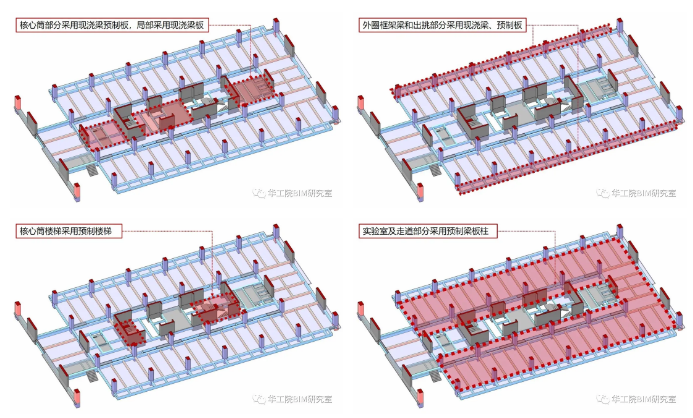

    ▲单层建筑预制

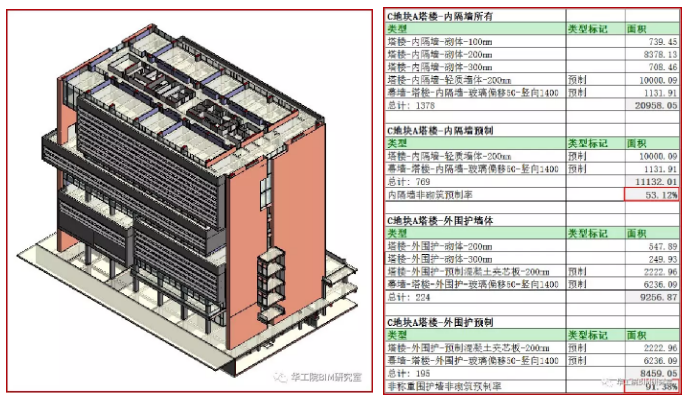

    ▲装配率计算书

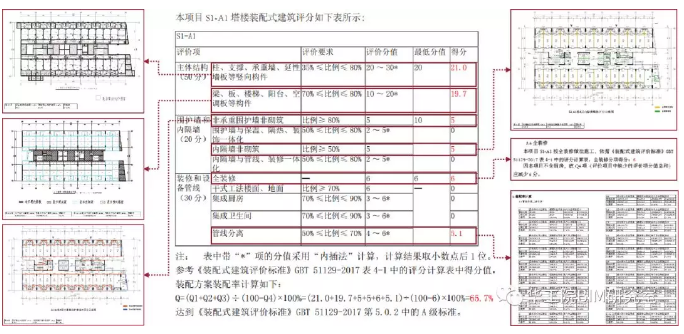

    ▲S1-A1塔楼装配式建筑评分表

    二、钢筋节点碰撞检查

    传统的装配式建筑，竖向构件和水平构件在现场吊装时发生钢筋碰撞，需要现场进行再处理，直接影响建筑结构安全性和工期。

    利用BIM技术，根据结构图，创建节点钢筋模型，梳理钢筋碰撞的问题类型，辅助设计及构件深化团队协商解决策略，最终用模型验证问题已解决，提前避免了施工过程中预制构件钢筋碰撞的问题。

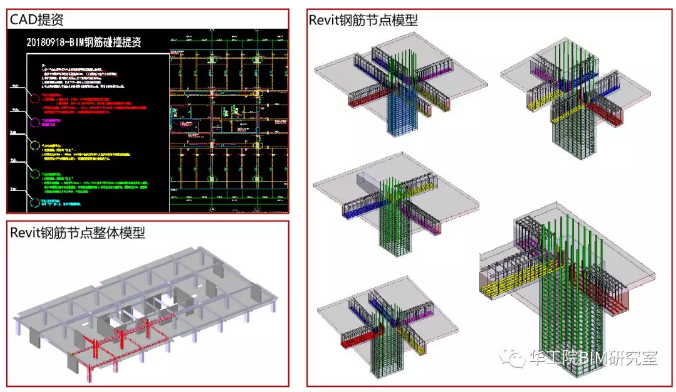

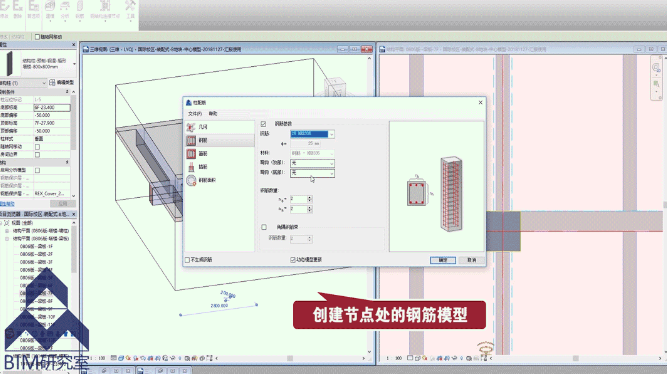

    ▲创建节点钢筋模型

    ▲梳理钢筋碰撞的问题

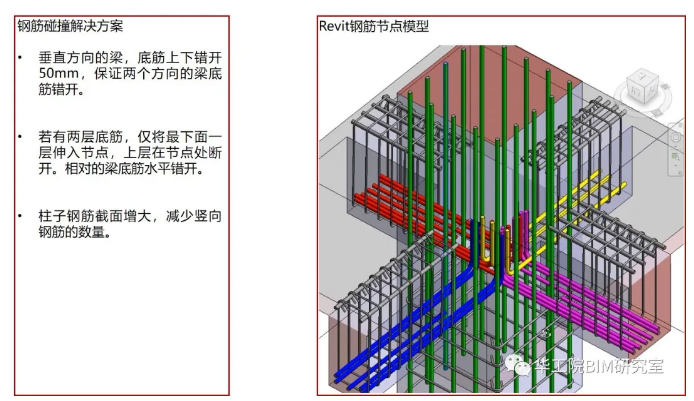

    ▲单一钢筋碰撞解决方案

    三、预留预埋构件深化设计

    根据机电与室内专业确定的设备及终端定位、管线走向，创建BIM模型，在模型直观的三维视图中发现并解决预埋碰撞问题，利用BIM模型辅助构件深化团队，确定终端及管线预埋方案。

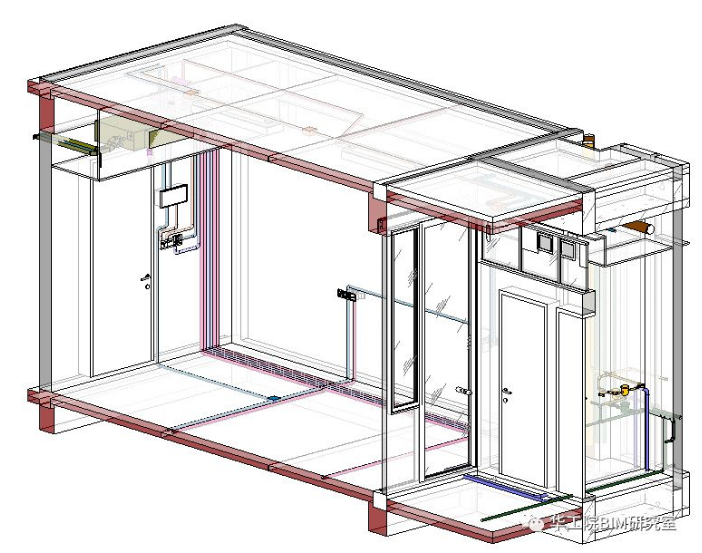

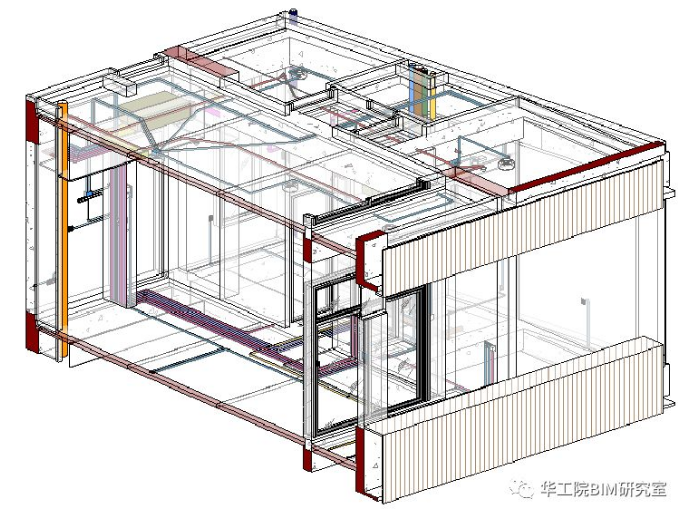

    ▲创建学生宿舍单元预埋管线模型

    ▲创建教师宿舍单元预埋管线模型

    根据构件厂反馈的预埋意见，室内、机电专业可利用BIM模型进行协调、深化设计。最终以模型复核构件厂输出的构件图纸预留预埋与设计一致。

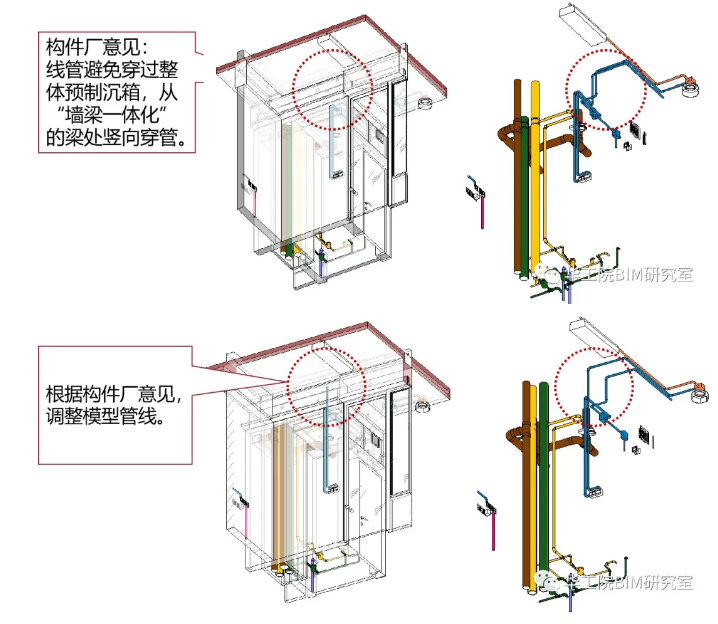

    ▲根据预埋构件厂意见协调调整
