装配式建筑采用预制件像搭积木一样作业。目前，预制装配式建筑在民用建筑，特别是住宅楼中应用较多，在铁路行业尚处于起步阶段。铁路区间房屋具有数量多、设计标准统一、可复制性强等特点，十分有利于装配式施工。

    “BIM+装配式建筑”有利于发挥两种概念的内在优势，推进铁路房屋向智能化、信息化方向发展。有必要针对铁路生产生活房屋的设计与施工现状，结合铁路自身的特点和生产实际，对铁路房屋装配式建筑进行系统的、有针对性的研究。下面就让我们一起来了解一下BIM装配式都有哪个软件可以使用吧。

    PLANBAR是预制混凝土构件设计行业高品质的综合解决方案，可实现预制构件的自动拆分和深化，应用范围涵盖简单标准化到复杂专业化的预制件设计。它快速、高效、零失误。

    2D与3D的独特组合，实现以模型和设计为导向的工作

    可靠提供生产用的数据

    有效规划高度复杂的构件

    连续数据传输

    自动创建构件图

    PLANBAR主要功能

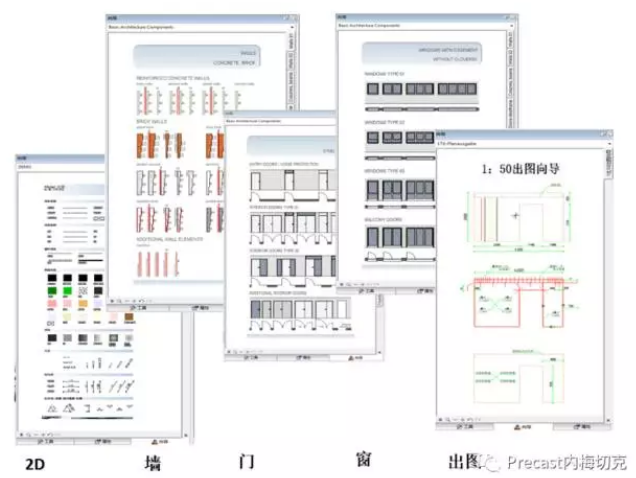

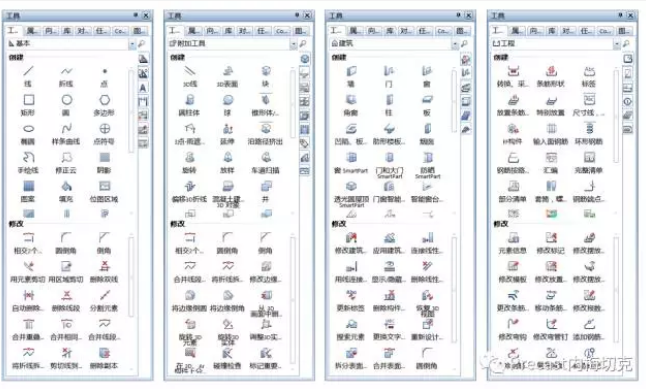

    1、支持2D/3D同平台工作

    在PLANBAR中同时含有2D和3D相关模块。用户可以在PLANBAR一款软件中，实现2D信息和3D模型的创建和修改，达到以前传统方式下几个软件一起才能完成的工作。它将三维与二维充分结合，真正实现了BIM的工作方式。

    2、支持一体化设计

    PLANBAR中包含了建筑、工程、预制等模块，能够实现预制构件全流程、一体化的设计。

    3、支持城市基础设施设计

    PLANBAR中特有的隧道、桥梁、道路等模块，可以支持用户进行城市基础设施的设计。

    4、创建建筑模型

    通过PLANBAR“向导”功能，用户可以高效且高质量地创建建筑模型。

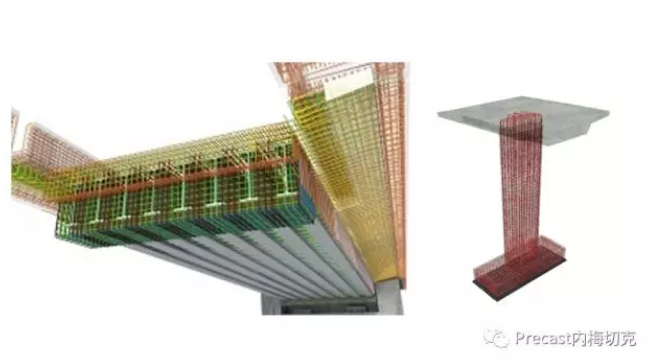

    5、布置3D钢筋

    PLANBAR可实现高效的3D钢筋布置工作。

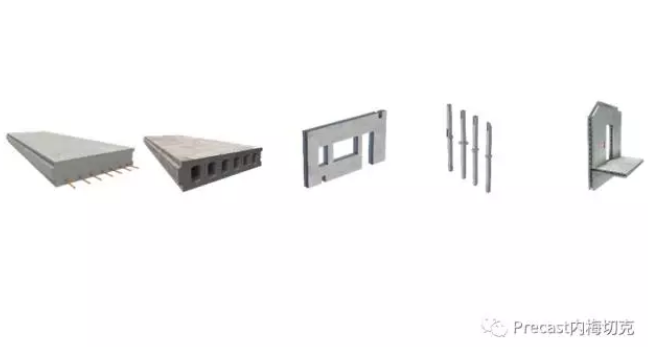

    6、预制件深化设计

    在PLANBAR中，用户可以完成专业的混凝土预制构件深化工作。

    7、模型渲染与模型动画

    PLANBAR中集成了内梅切克集团旗下另一子公司MaxonComputer开发的著名产品CINEMA4D。作为一款整合了模型渲染与动画的高级3D绘图软件，CINEMA4D一直以高速图形计算速度闻名，它的渲染器在不影响速度的前提下，使图像品质有了很大的提高。PLANBAR正是运用了CINEMA4D的这一优越性能，达到了出色的模型渲染与动画效果。

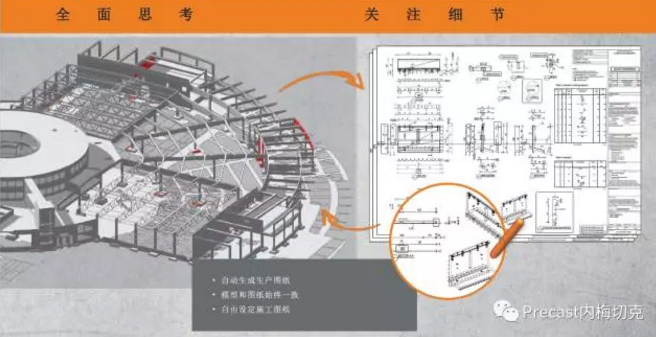

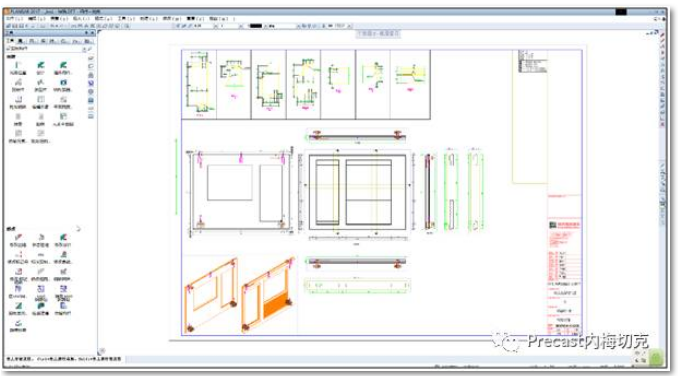

    8、一键出深化图纸

    PLANBAR内置出图布局库，用户可以根据需要自定义图纸的布局排列。依据构件几何和钢筋的3D模型，一键点击即可自动生成2D图纸。图纸上不仅自动提供了预埋件、钢筋的签和尺寸标注线，还提供了该预制构件的所有物料信息。

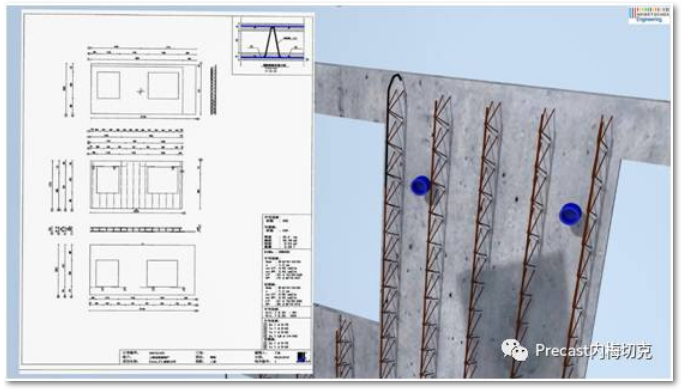

    9、图纸与模型实时联动

    任何时候，用户在图纸中修改了构件、预埋件、钢筋的数量、位置、形状等相关信息，PLANBAR都会在后台自动编辑模型，实现模型的实时更新。反之，亦然。图纸与模型的实时联动，让两者在任意时刻保持一致，保证了设计图纸的质量，提高了用户的工作效率。

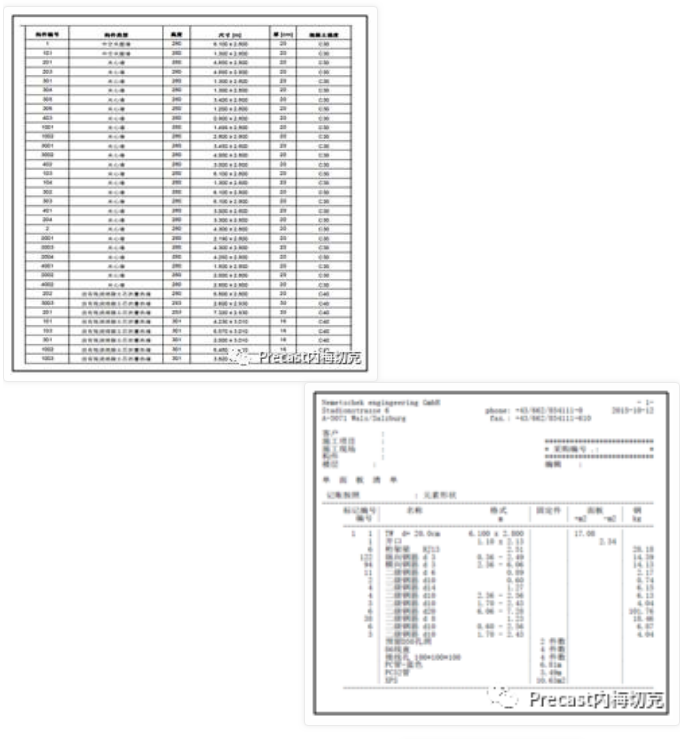

    10、快速创建物料清单

    PLANBAR的列表发生器、报告、图例三项功能，只需一键点击，就能够分别以不同的格式为用户快速创建所需的物料清单，如：构件清单、单个构件物料清单、工厂钢筋加工下料单，等等。对于物料清单的导出格式，用户可以在模板的基础上进行自定义设置。

    11、为自动化生产设备提供可靠的生产数据

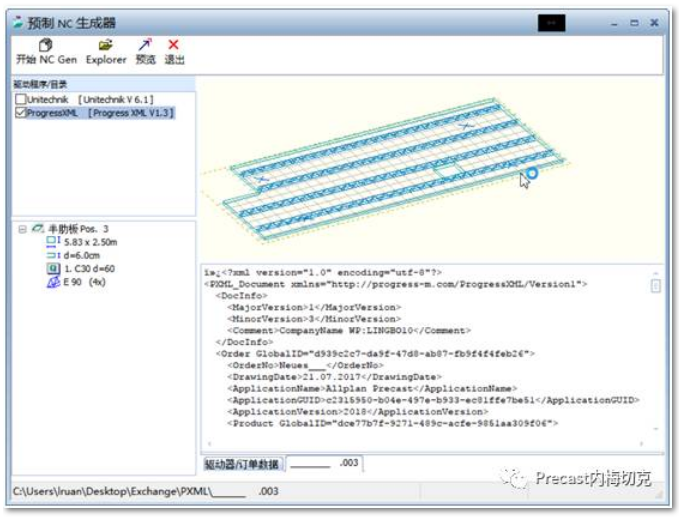

    目前PLANBAR所提供的生产数据，可以与全球范围内绝大多数自动化流水线进行无缝对接。例如：将生产数据以Unitechnik和PXML等格式导出后传递到中控系统，实现工厂流水线的高效运转。

    12、为钢筋加工设备提供所需的生产数据

    PLANBAR可以为钢筋加工设备提供需要的生产数据，包括钢筋弯折机需要的BVBS数据；钢筋网片焊接机需要的MSA数据（MSA数据甚至支持弯折的钢筋网片的加工生产）。

    13、碰撞检查

    PLANBAR中通过对钢筋和钢筋，钢筋和预埋件之间的碰撞检查，用户可以快速发现设计中存在的不合理问题并及时解决，将错误降到最低，最大限度地避免了预制构件返工的风险。

    14、提供ERP系统需要的数据

    PLANBAR中的模型信息能够以XML数据格式导出，通过对XML数据解析，ERP系统就能够轻松的提取混凝土、钢筋、预埋件的物料信息，如：物料名称、编码、数量、单位等等。

    15、提供5D管理平台需要的数据

    PLANBAR可以提供相关数据，从而实现项目的5D管理。
