BIM的“M”，是建筑信息模型里的“模型”，是它最直观、最容易理解的特点——基于模型开展设计工作。比起基于二维图纸的传统设计方式，BIM可以极大地提升设计阶段的工作效率。

    在设计阶段，利用BIM技术进行参数化建模，可快速、批量深化模型；基于BIM模型出图、算量，模型数据联动修改，可以保证图模一致、统计数据实时更新；BIM模型直接输出图纸，无需切换软件、平台，从而大大提升项目的工作效率。

    一、参数化设计快速深化模型

    BIM模型以参数驱动，可快速、批量深化模型，极大提升了模型深化、修改的速度。

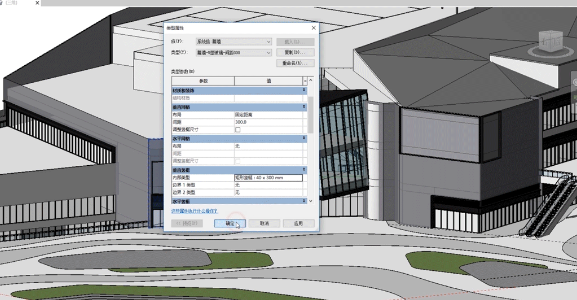

    ▲通过类型参数快速深化幕墙

    利用族、族类型、模型组等嵌套组件功能，可将模型创建拆分为对单元件的分级控制。如利用单个空间网架的自适应族，可以自动匹配空间曲面生成完整的曲面网架。

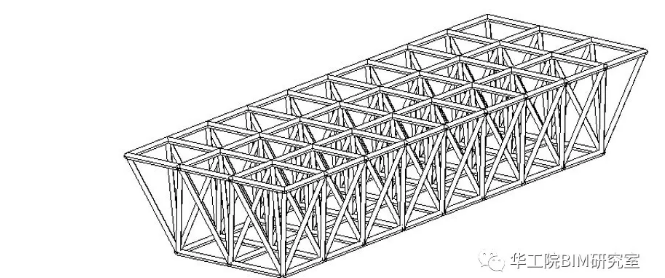

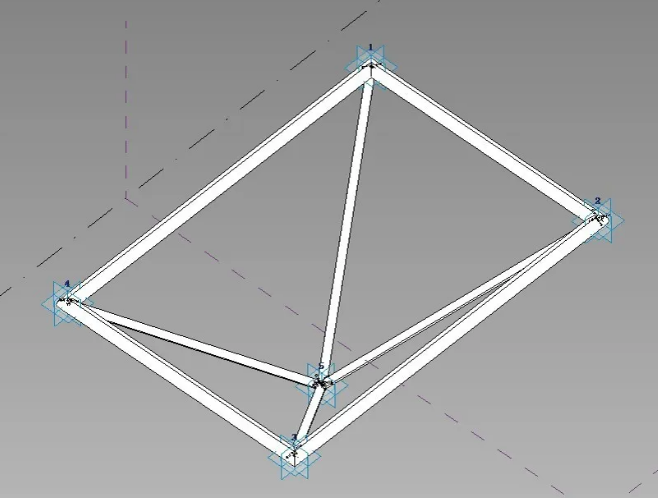

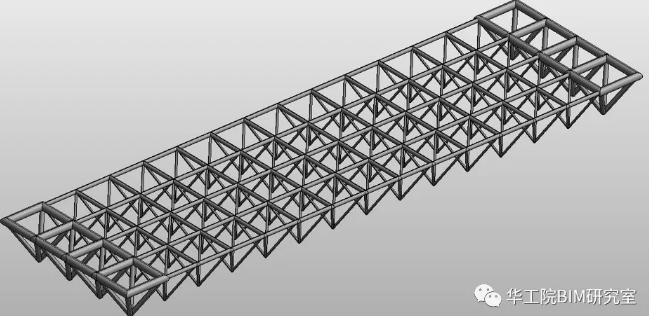

    ▲自适应族创建不同的网架

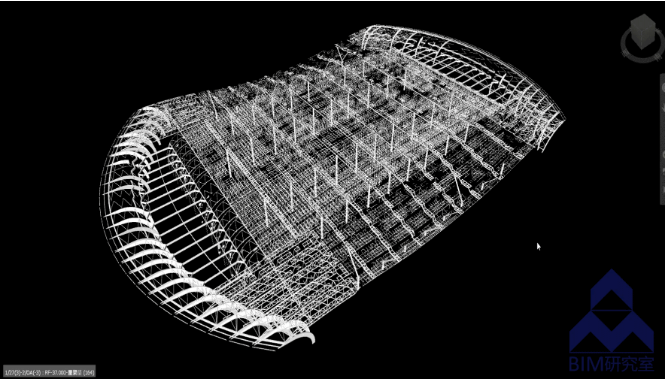

    ▲生成完整的曲面网架

    二、图模一致、辅助算量

    基于模型开展出图、算量等工作，修改模型，图纸、算量明细表、三维视图等联动修改，避免了图纸、指标、模型不交圈的情况。

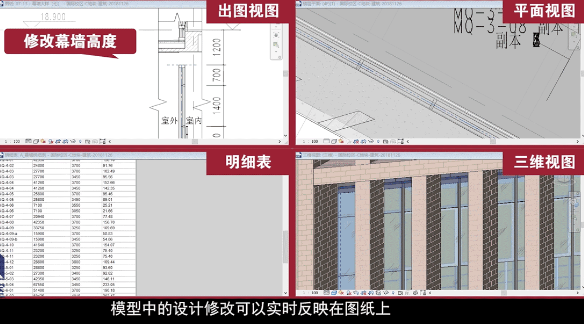

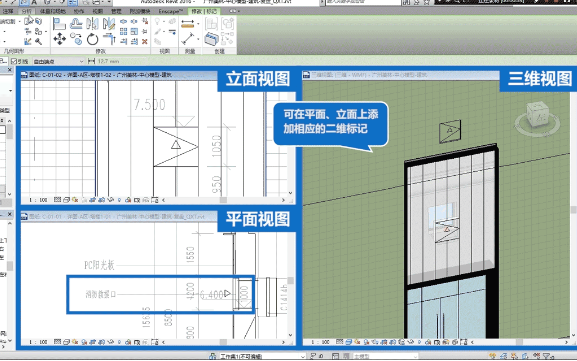

    ▲剖面、平面、三维及明细表联动修改

    ▲族定制实现创建模型即完成图纸表达

    三、图纸输出

    BIM模型可以直接输出图纸。在方案投标阶段，可直接基于手绘草图在模型中进行平面、立面的深化设计，包括面积指标的计算、业态的分布、竖向核心、竖向交通核心的深化等等，都可在模型中完成，极大地优化了设计流程。

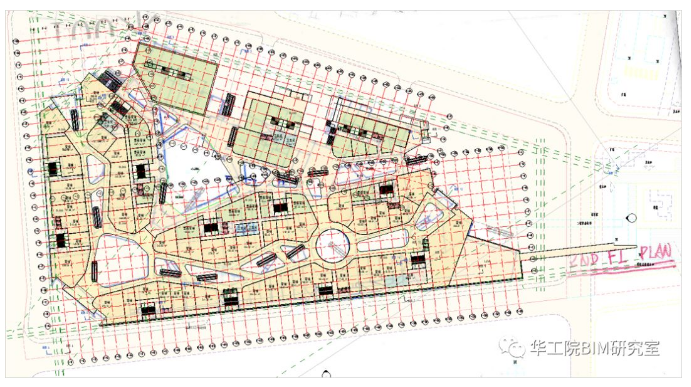

    ▲以手绘草图作为参照底图创建模型

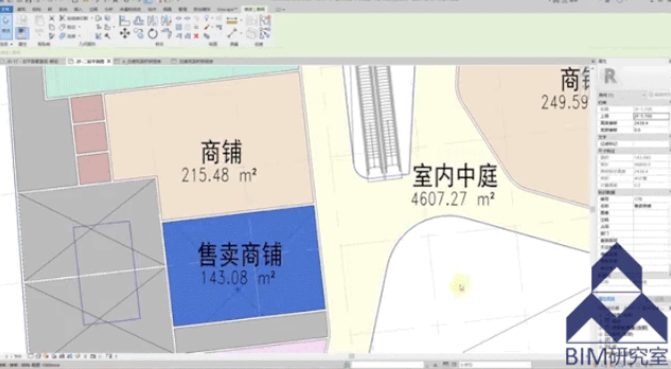

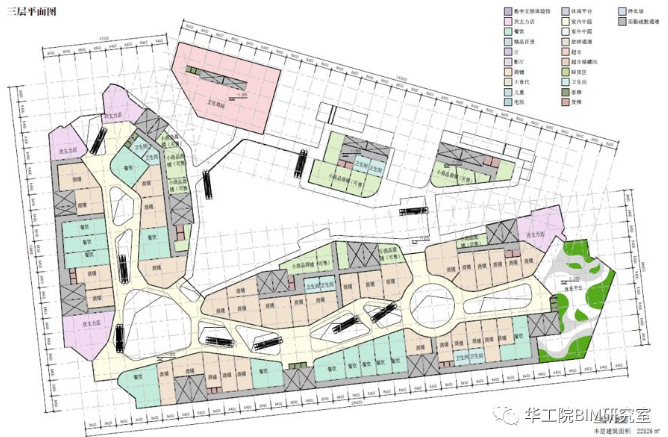

    ▲业态分类、填色、面积指标联动修改

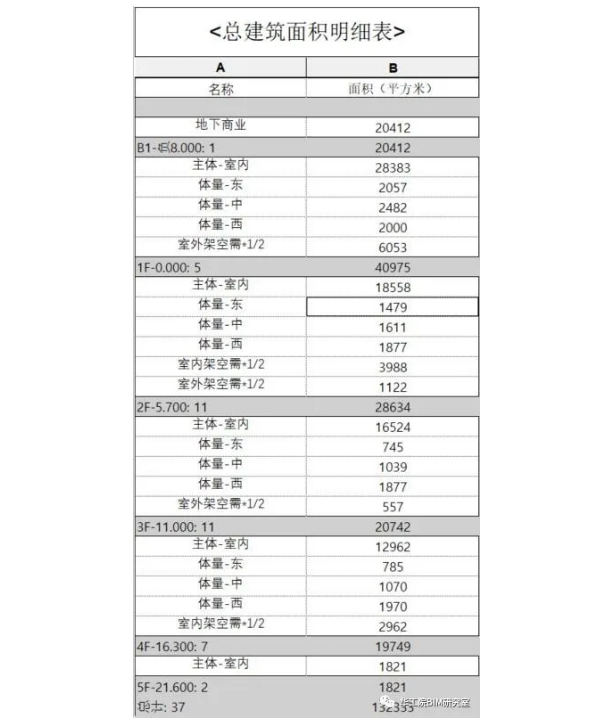

    ▲明细表统计总建筑面积

    ▲基于模型深化平面设计输出方案平面图

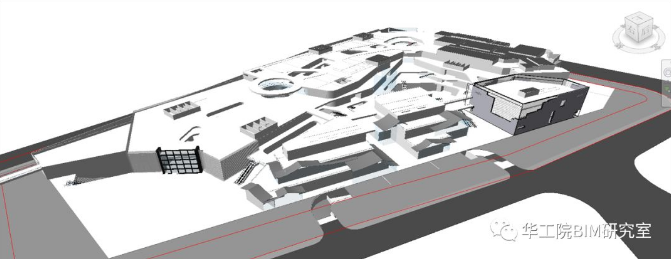

    ▲方案BIM模型外观

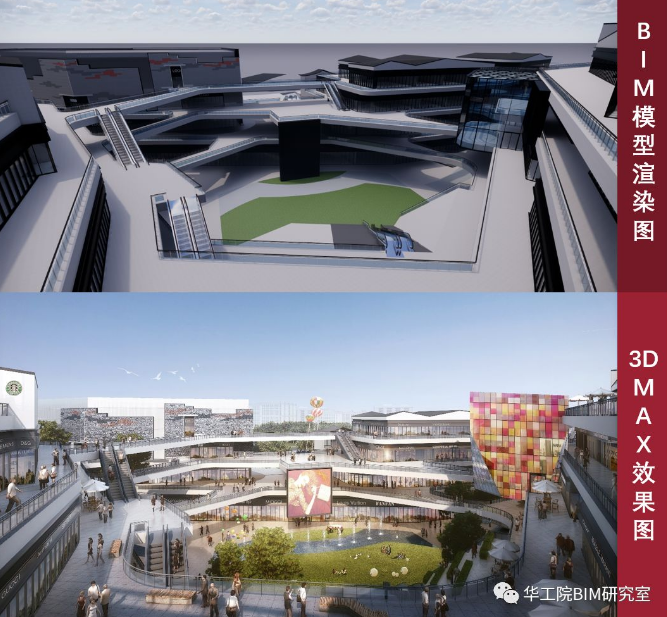

    ▲BIM模型作为方案效果图底模

    在初步设计阶段，利用BIM模型快速输出项目图纸。

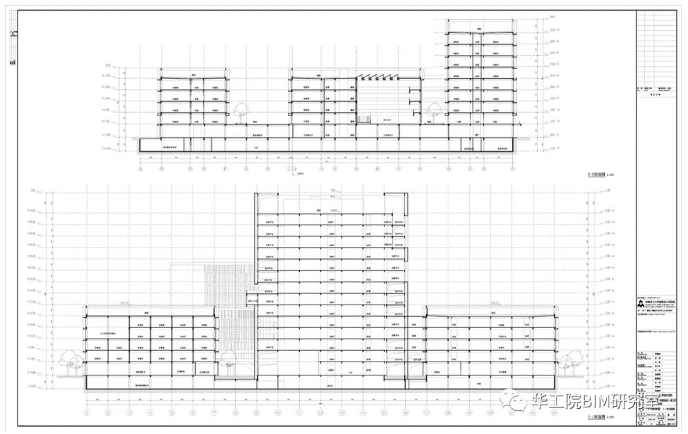

    ▲基于BIM模型的初步设计图纸输出

    在施工图阶段，基于BIM模型输出建筑、结构、机电全专业的、符合国标的施工图纸，对复杂部位还可输出三维轴侧图，阐明构件交接、构造关系。

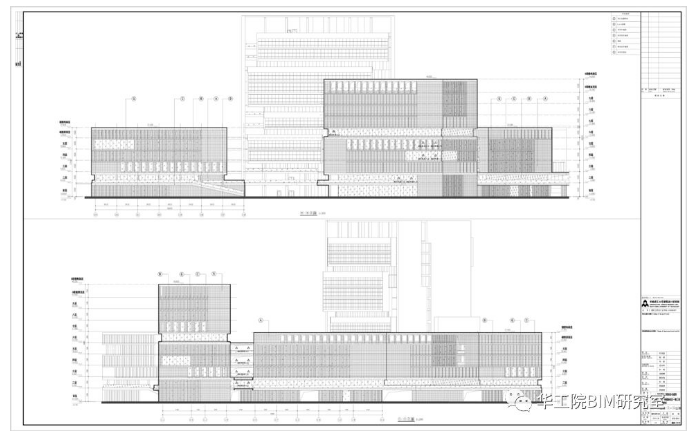

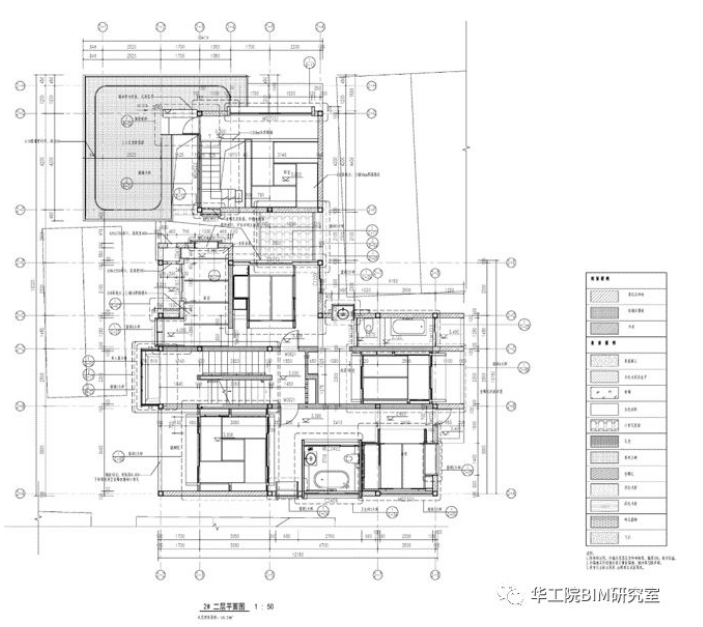

    ▲建筑施工图

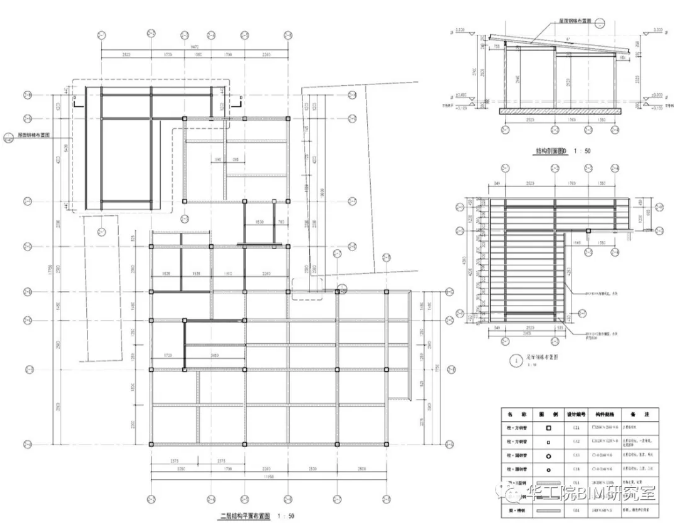

    ▲结构施工图

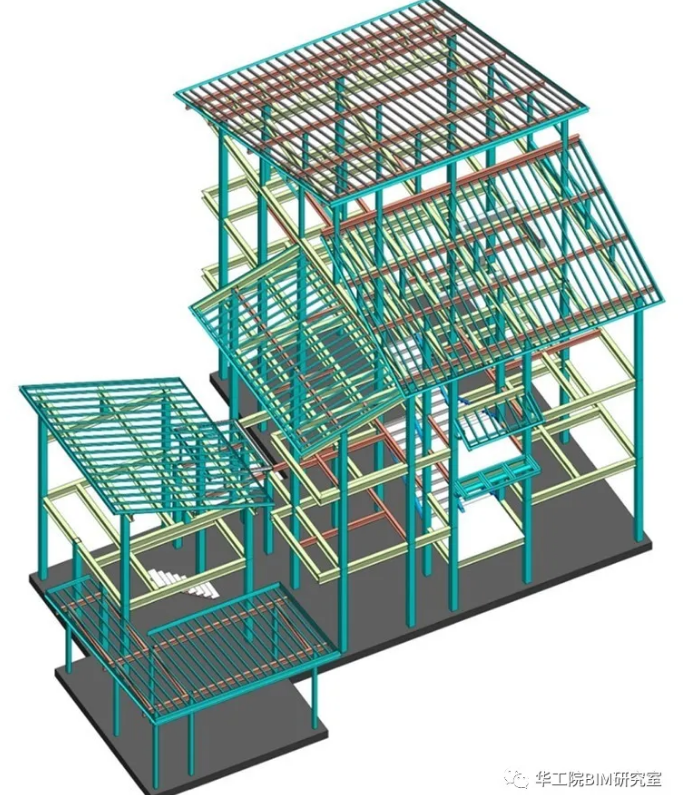

    ▲三维轴侧图

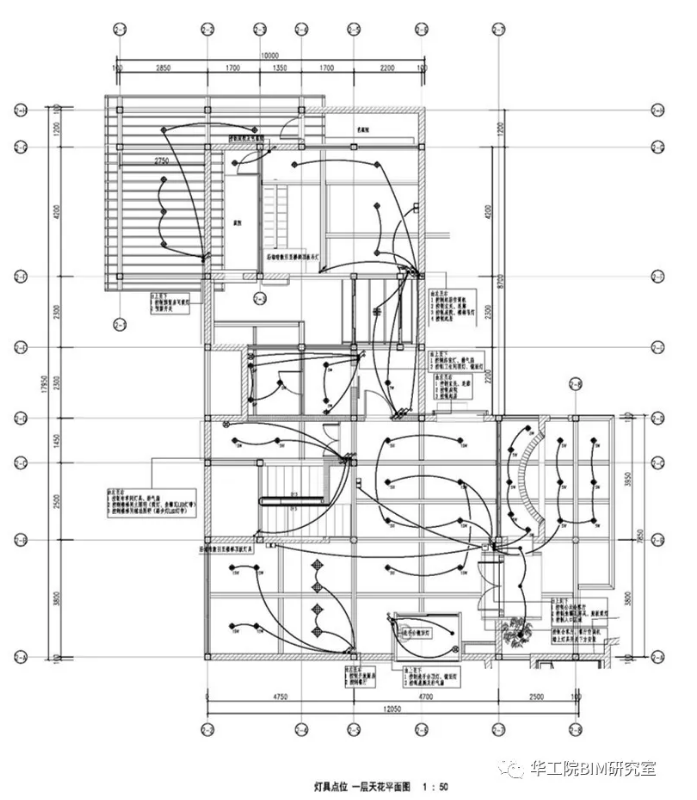

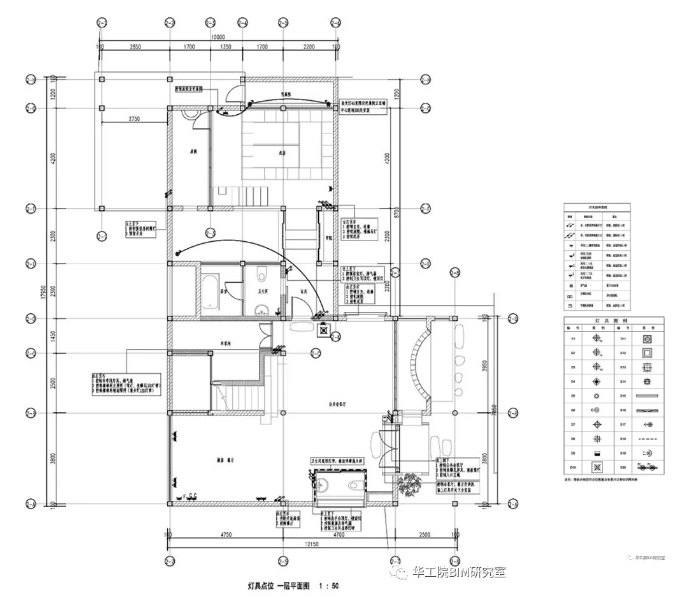

    ▲电气施工图纸

    文章来源于华工院BIM研究室 ，作者华工院BIM研究室
