BIM管线如何布置？看“BIM+综合支吊架”如何解决管线布置？
使用BIM功能来解决机电管线安装的问题，是施工单位使用BIM最主要的功能，下面分享一个“BIM+综合支吊架”在地铁车站机电安装上的应用，众多系统管线交错布置，在有限的空间中合理布置各类管线，“BIM+综合支吊架”的应用有效地解决了这个问题。

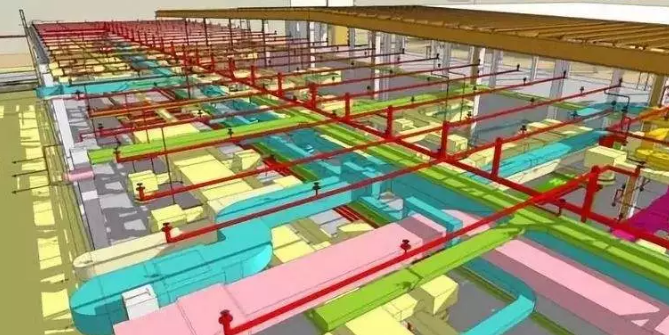

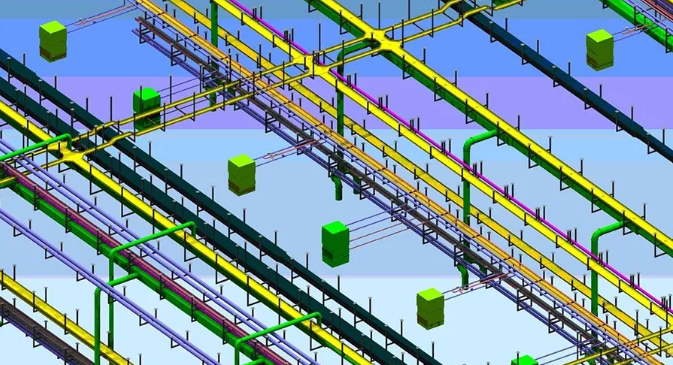

BIM综合支架布置模型
通过BIM与综合支吊架在该地铁项目的结合应用，有效地实现了管线科学、系统的布置，提升了多方沟通协调效率，取得了良好的综合效益！
一、综合支吊架布置条件
1、支吊架放置区域土建主体结构已经施工完成
2、墙面砌筑二次腻子完成，吊架顶部喷黑
3、BIM综合管线模型需完成，具备支吊架深化条件

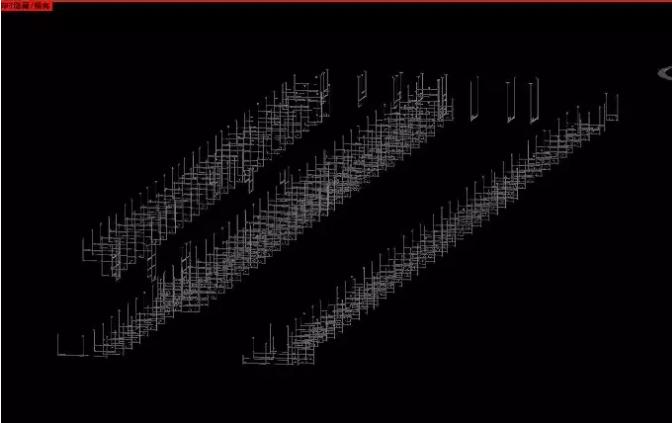

二、综合支吊架模型组装及归类

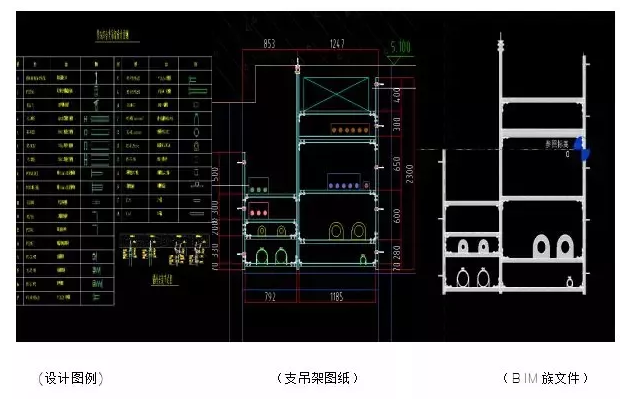

综合支吊架模型是由各种单个零件族组装而成，属于一种嵌套族。拼装依据采用厂家深化后的综合管线图纸中的剖面图，根据厂家提供的配件清单拼装完成。
三、综合支吊架定位
综合支吊架的定位依据是厂家深化图中的平面图，优先定位水平位置，再根据标高定位垂直方向。
四、综合支吊架问题反馈及修改

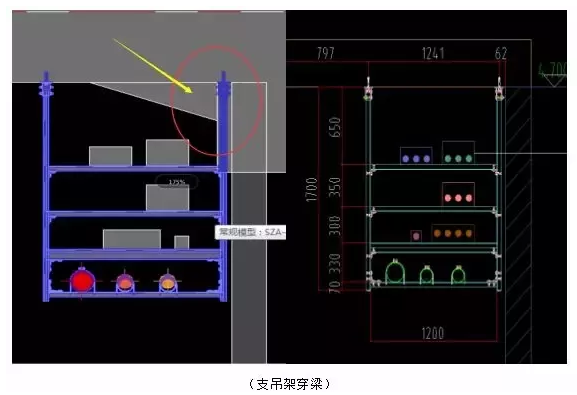

综合支吊架模型在定位完成后，利用revit剖面视图进行碰撞检测；检测支吊架与结构碰撞、支吊架与管线碰撞以及综合支吊架排布是否合理。

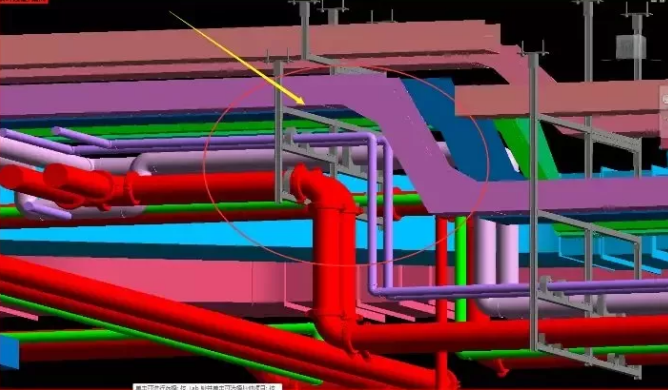

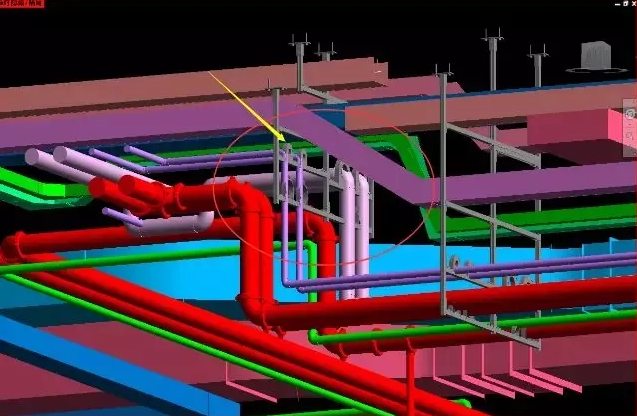

（综合支吊架及管线深化前）
（综合支吊架及管线深化后）
五、模型应用
在完成碰撞检测，并根据碰撞检测调整模型后，进入模型应用阶段。可根据施工需求，导出各支架剖面图。利用各剖面图指导现场施工。

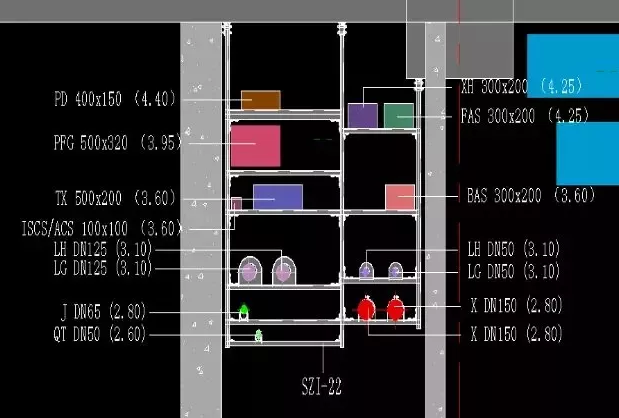

（支吊架剖面出图）

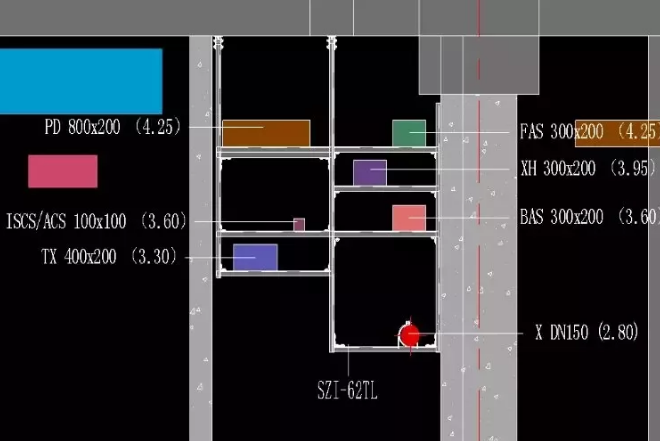

（支吊架剖面出图）
六、管道综合支吊架安装现场图

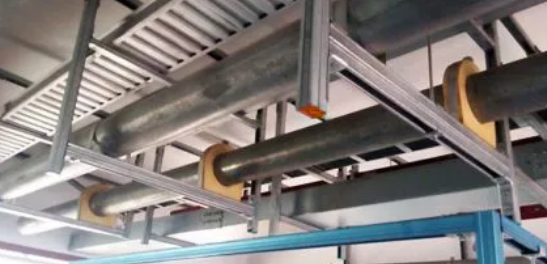

组合型支架安装

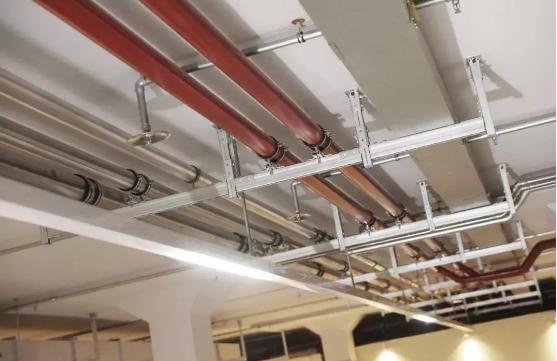

给水管道支架安装

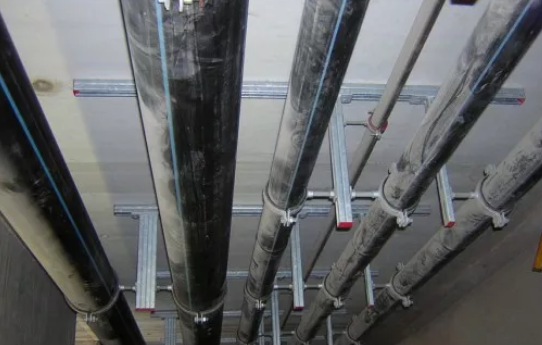

排水管道支架安装

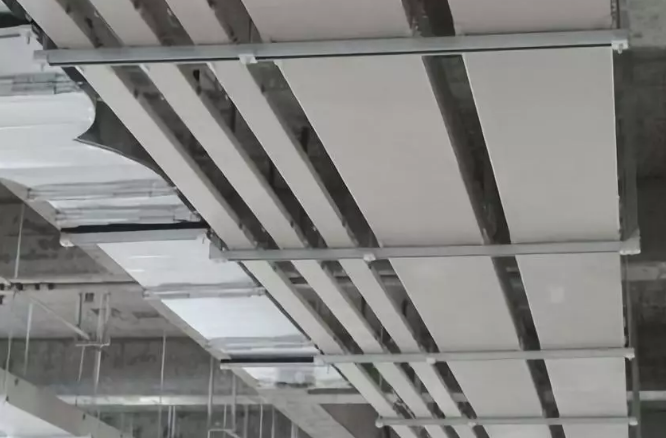

风管及电缆桥架支架安装
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
