BIM在景观地形设计中的应用

    对于景观设计，在传统的工作模式中，景观建筑师先完成概念及方案设计，再基于方案绘制施工图，同时完成设计说明，最后交给施工团队进行施工，在这个模式中前后阶段是一个相对分离的线性过程。

    BIM工作模式的引入，使设计和施工图绘制联系更加紧密，乃至同步进行，与传统的设计相比，极大地缩小了整个设计进程，尤其施工图设计进程。

    在设计初期对地形没有直观的认识，会引起一系列的问题。

    场地竖向该怎么设计？

    建筑与景观该如何衔接？

    怎么样设计能够减少土方量？

    挡土墙选择什么类型，会形成什么样的效果？

    植物该怎样搭配？

    植物数量有多少？

    ……

    这些问题在传统工作模式中要想解决是要花费很大的精力，在BIM工作模式中用一句话来形容，就是Soeasy！

    小编整理了一部分有关Civil3d在景观中的应用，希望对大家以后的景观设计工作中能有所启示。

    一、景观地形设计

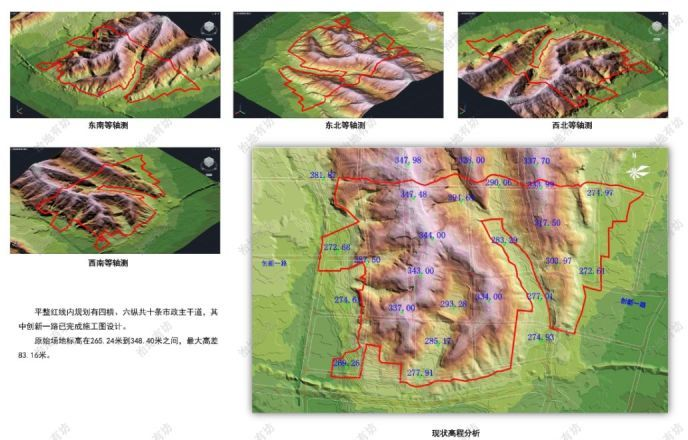

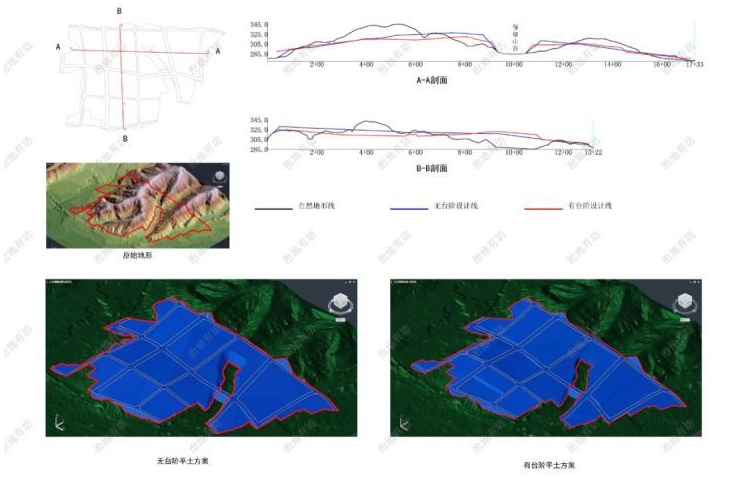

    1.原始地形分析

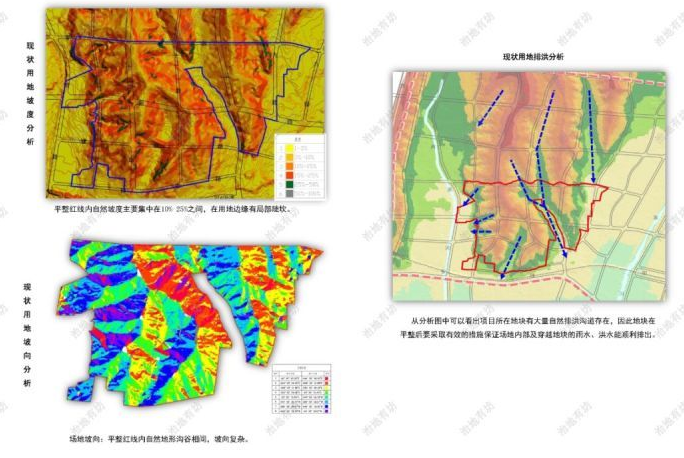

    坡度、坡向、高程分析

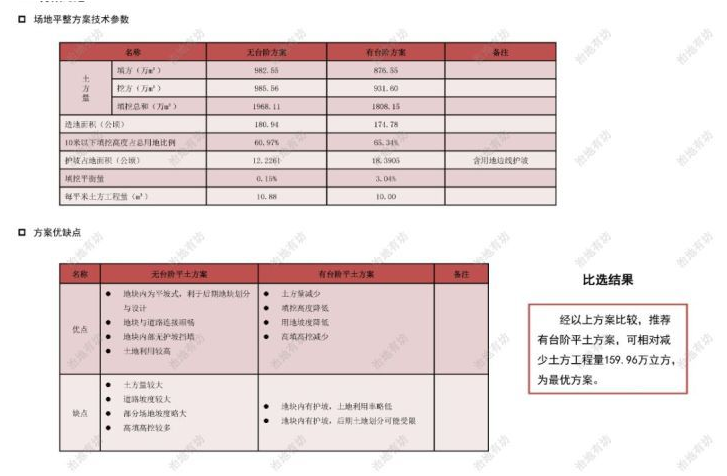

    2.竖向优化设计

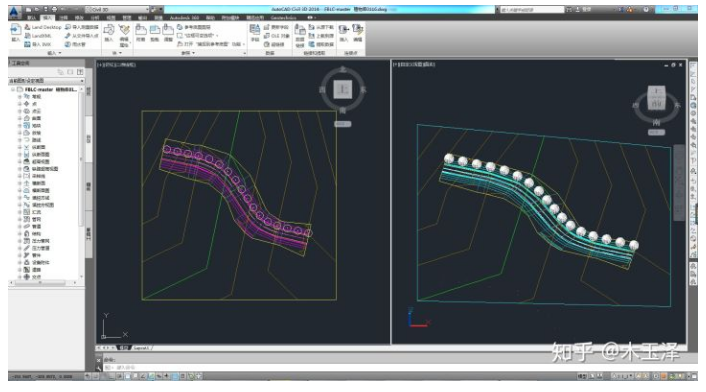

    3.微地形设计

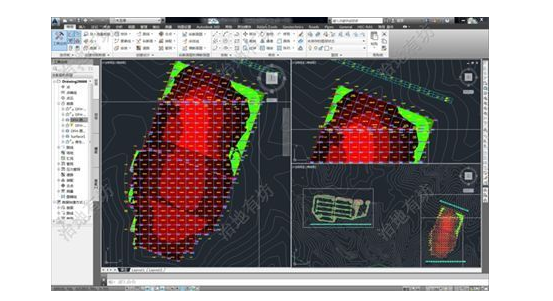

    4.土方施工图

    以下小编讲述一下大致操作步骤：

    在Civil3D中创建植物符号库

    在BIM的世界里，什么是植物？植物之所以有趣，恰恰是因为它们不是工程材料，而是在设计中使用的。植物的植物学分类，虽然符合逻辑，但在商业设计中并不十分有用。事实上，大多数都是根据植物形式和功能对植物进行分类的。除了形状之外，每个植物符号都有不同的颜色和纹理特征。这种植物符号分类是一种基于表单的景观代码，用来组织我们的植物库的模式。

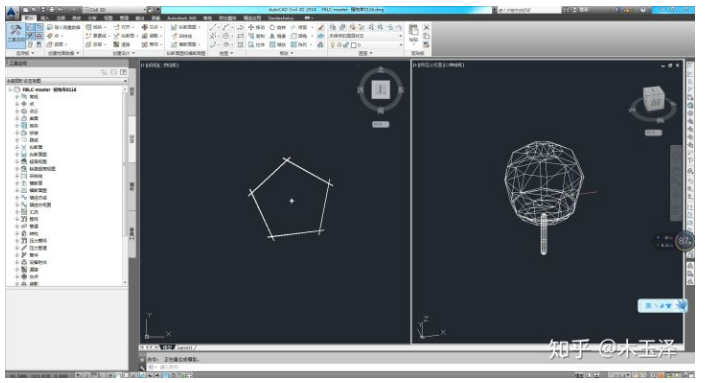

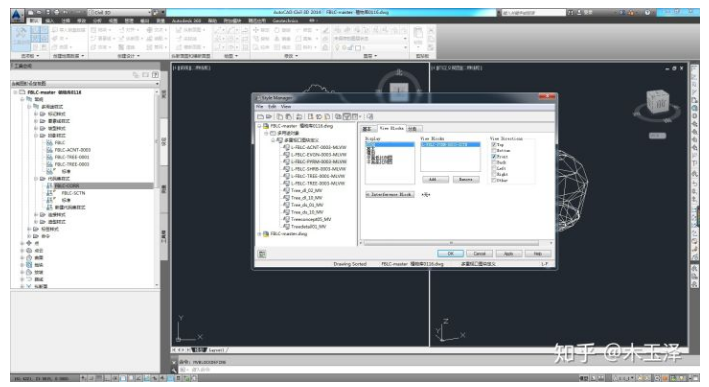

    在civil3d中创建植物符号的核心是多视图块。在不同的视图中显示不同的平面、立面、三维效果。

    MVblocks最初为建筑设计，但我们可以使它们适应景观建筑。一般显示表示是顶部视图，模型显示表示是任何非顶级视图。

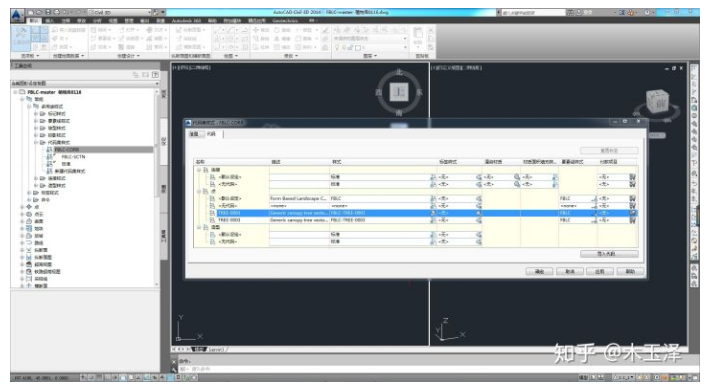

    通过编辑代码集样式可以导入代码，以及显示不同的样式和标签样式。

    在3dsMAX中创建植物库

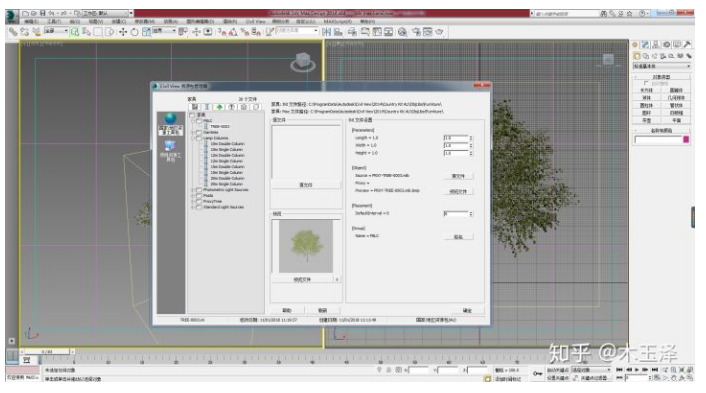

    在3dsMAX中启动CivilView管理器，Civil视图扩展管理3dsMAX内的模式，在CivilView资源套件管理器中，在“家具”选项卡下创建一个新类别。注意，树类别只接受2D位图作为输入。

    虽然MRproxy文件(.mib)可以直接加载，但是最好在场景文件(.max)中保存一个MRproxy，因为您可以将多/子材料应用到MRproxy中，这样就可以直接从civil视图中加载这些内容。

    可视化阶段是对civil3d设计的快速一瞥。景观设计师以满足更高质量的场地设计的需求，遵守更详细的法规，BIM建模软件让景观设计师和城市规划师能够满足这一需求。
