一、工程概况

    在建设过程中，存在诸多附属结构物需要进行装饰装修，由于工程景观效果需要，绝大部分附属建筑物外观装饰装修均采用异型面板进行装饰。因此给装饰装修带来了巨大困难，在安装过程中进度缓慢且安装后的外观效果较差。本节主要介绍装饰装修下BIM技术的应用。

    二、建议措施

    利用BIM技术，在电脑上对弧形、凹处、螺旋形等异形装饰面板进行安装、编号。对构件的连接方式、连接位置、面板的弧度、尺寸进行数字化确认。然后将深化后的BIM图纸交给生产厂家，让厂家按BIM模型的弧度、尺寸定制加工面板，避免现场加工弧形面板造成外观质量不佳。通过BIM技术把二维的施工蓝图转变为可视化的三维图。施工过程中也就不会纠结于节点大样图，通过不同角度就能调出各个施工节点的细节做法。不仅如此，所创建的模型或族文件，可以保存用于其他项目的相同做法，只要前期做好族文件的保存，后期绘图会越来越简单快捷。

    三、实施过程

    通过现场勘查实测出现场构筑物装饰面板安装龙骨的间距尺寸，结合龙骨的走势、弧度、间距，在利用BIM技术模拟出装饰面板安装方式和面板的尺寸，对每一个连接构件进行精确定位，确保面板安装快速美观。

    四、实施产生效益

    通过BIM数字化模型对安装难道较高的异形装饰面板进行预编号拼装，分析确定不同位置面板尺寸、弧度、挂件焊接位置，然后提供给生产厂家和施工队伍，将异形铝单板按BIM深化图在厂家预制，能避免现场切割造成外观质量较差，同时提高了异形装饰面板安装效率和安装质量。在将实测数据绘出图，会把施工图绘成效果图的工程中，其实也是超前预示图纸问题，以及现场实际施工将会遇到的问题，方便提前出应对方案，从而有序推动工期。

    下面是已经返图的BIM模型，以及按照模型加工出来的样品：

模型

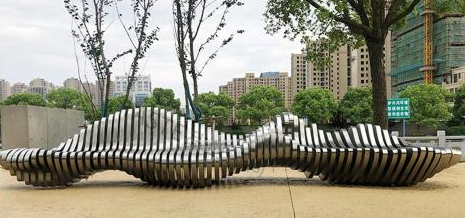

实体
