BIM插件怎么样?基于Revit的两款装配式建筑插件的分析
装配式建筑是以构件工厂预制化生产,现场装配式安装为模式,以标准化设计、工厂化生产、装配化施工,一体化装修和信息化管理为特征,整合从研发设计、生产制造、现场装配等各个业务领域,实现建筑产品节能、环保、全周期价值最大化的可持续发展的新型建筑生产方式。
随着装配式建筑的大力发展,装配式建筑的深化设计也逐渐凸显出来,因此市面上出现了多款装配式建筑的软件以及插件,今天本文就分析一下大家都熟悉的两款Revit插件-建模大师PC和BeePC。
关于建模步骤
建模大师
在我们现有的rvt文件里,进行深化设计的,步骤如下:
预制构件栏→添加预制构件的族→生成你想要生成的构件→装配率计算→深化预制构件→在深化预制构件列表中添加你要深化的预制构件→快速配筋(有预埋件的可以添加预埋件)→生成图纸→导出图纸
注:建模大师PC在统计装配率前可以进行围护结构和内装部品的设置,这样统计装配率打分时比较准确
BeePC
嗡嗡科技的BeePC插件现在分为「BeePC设计」和「BeePC深化」两个页面,BeePC主要是计算装配率的,今天主要聊聊深化设计,BeePC在深化设计时不能用我们现有的rvt文件直接来深化设计,需要每一个构件进行布置(叠合板的话可以用我们之前的rvt文件)。
深化设计步骤如下:
板(墙、楼梯、柱、梁布置)→预埋件布置→出图(出的图直接在项目浏览器图纸里)→导出图纸
注:「BeePC设计」里的装配率是在我们的rvt文件的基础上计算装配率的,BeePC深化阶段却不能用rvt文件进行直接深化,个人感觉这一点超级不人性化。
关于构件对比
两款插件对于异型构件都采用了图集里的标准构件,但在实际的项目中,很少有跟图集一样的构件,所以对于异型构件的深化设计还需要我们自己深化;两款插件出的图如果拿出来直接生产的话,我们需要在CAD图纸里进行深化,做到「一图通」。

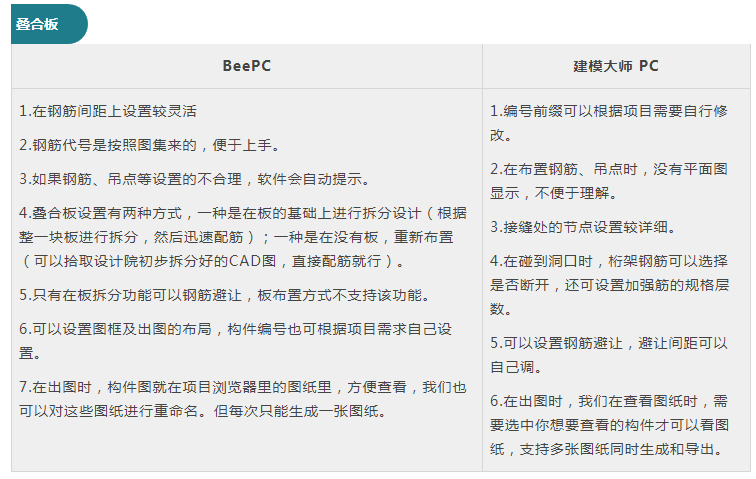

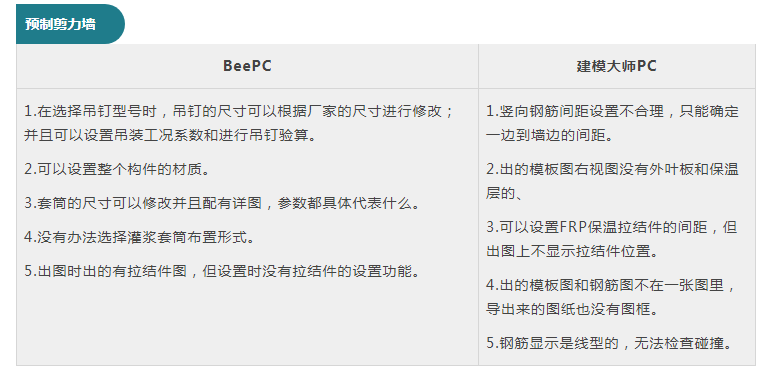

今天本文就主要跟大家聊聊常见的叠合板和预制剪力墙,如果有什么不合适的,欢迎批评指正。
来源:Free_BIM
