Revit官方教程丨对已创建的幕墙嵌板进行编辑
可能需要在幕墙嵌板上开一个洞口，如通风孔。 可通过将嵌板作为内建图元进行编辑来创建洞口。
选择一个幕墙嵌板，然后单击“修改 | 幕墙嵌板”选项卡
“模型”面板 “在位编辑”。
注： 如果不能选择“编辑内建图元”，请在绘图区域中，单击与嵌板对应的
。 锁定图标指示面板属性取决于幕墙系统。 单击锁定图标，可以替换选定嵌板的属性。
选定嵌板是唯一可编辑的几何图形。
选择嵌板。
要编辑嵌板的形状，请单击“修改 | 玻璃”选项卡 “模式”面板 “编辑拉伸”。
在草图模式下，根据需要改造嵌板。
例如，可以在嵌板上添加一个门洞。
单击“完成编辑模式”。
若要在幕墙图元每个面上创建不同的网格布局，可以更改水平和垂直轴线的数量及其对正、偏移和角度。
要修改某个面的幕墙网格布局，请选择幕墙图元，然后单击
（配置网格布局），该选项显示在幕墙图元的每个面上。 可以通过访问“图元属性”来修改布局，也可通过以图形方式修改幕墙网格布局界面来实现。
以下是幕墙图元的可以按面设置的实例属性：
Number
对正
偏移
角度
使用画布中控制柄来更改幕墙的网格布局

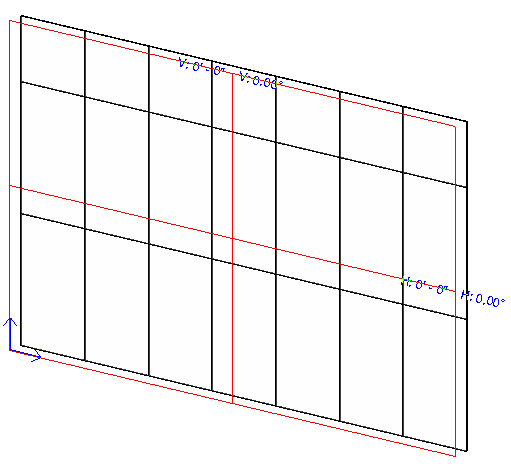

选择幕墙图元面，然后单击
（配置网格布局）；此时在幕墙网格面上打开幕墙网格布局界面。 使用此界面，可以图形方式修改面的实例参数值。
