在整个设计流程中，BIM能起到的作用是巨大的。相比于传统的设计方式，BIM在设计阶段能有效地提升设计质量。

    对于设计团队而言，在设计阶段，利用BIM模型开展碰撞检查，可以提前解决施工过程中将遇到的问题；开展可视化设计，对空间品质进行动态、持续的控制；开展建筑性能分析，对设计提出优化意见，从而大大提升项目的设计质量。

    一、碰撞检查

    施工图之后的逆向翻模、碰撞检查是设计阶段BIM最普遍的应用场景。从方案到施工图阶段，利用BIM模型进行单专业和多专业间的碰撞检查，能够在设计阶段有效地解决各专业设计中的错、漏、碰、缺等问题。

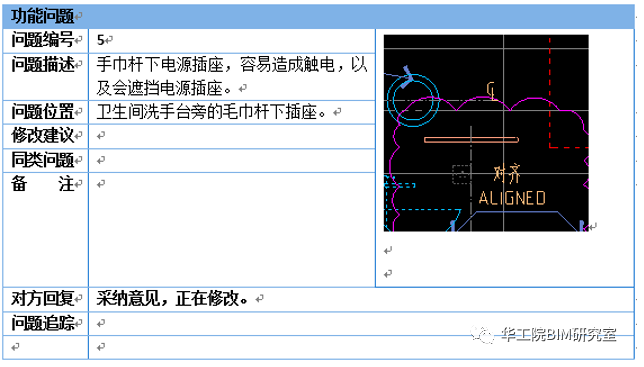

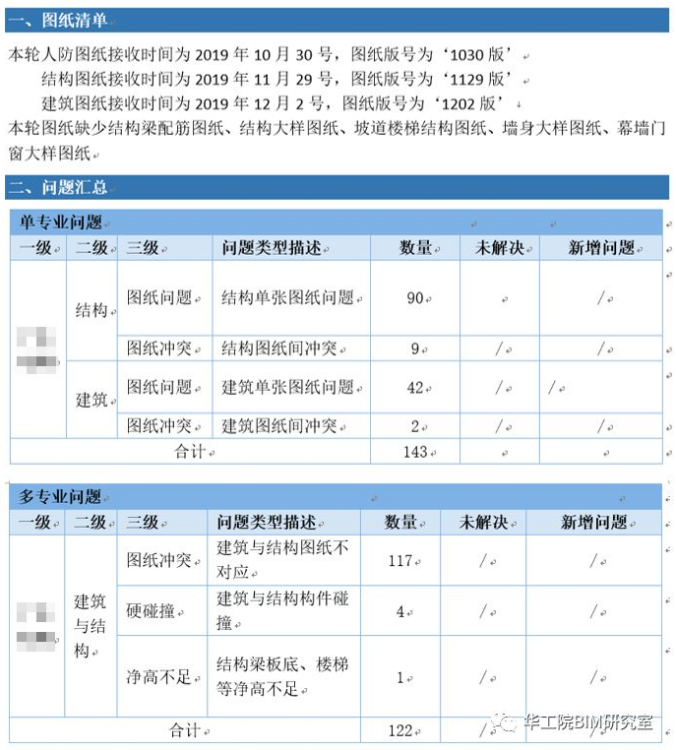

    ▲碰撞检查涉及的图纸及碰撞问题分类

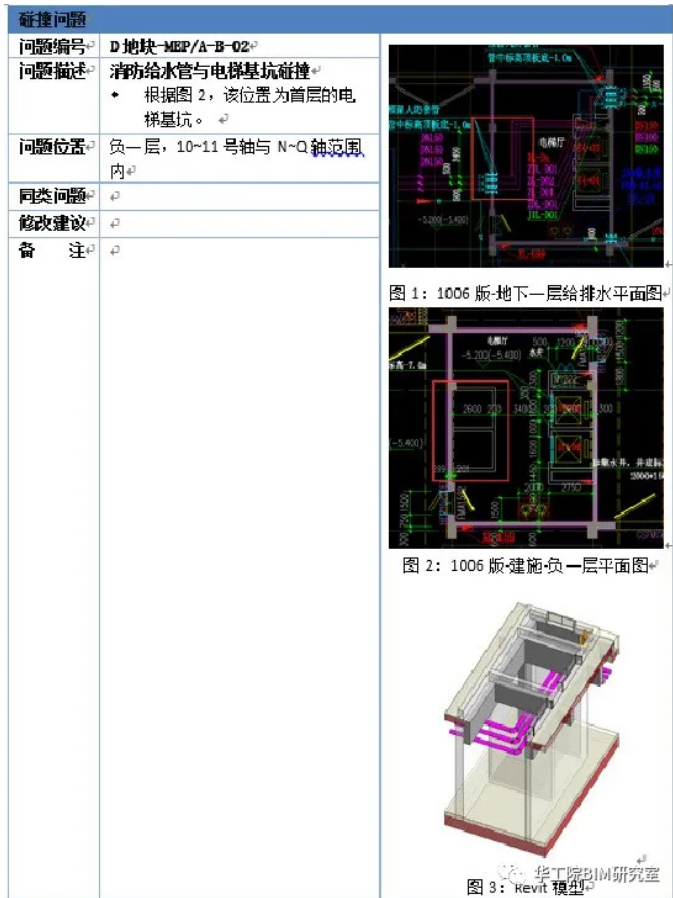

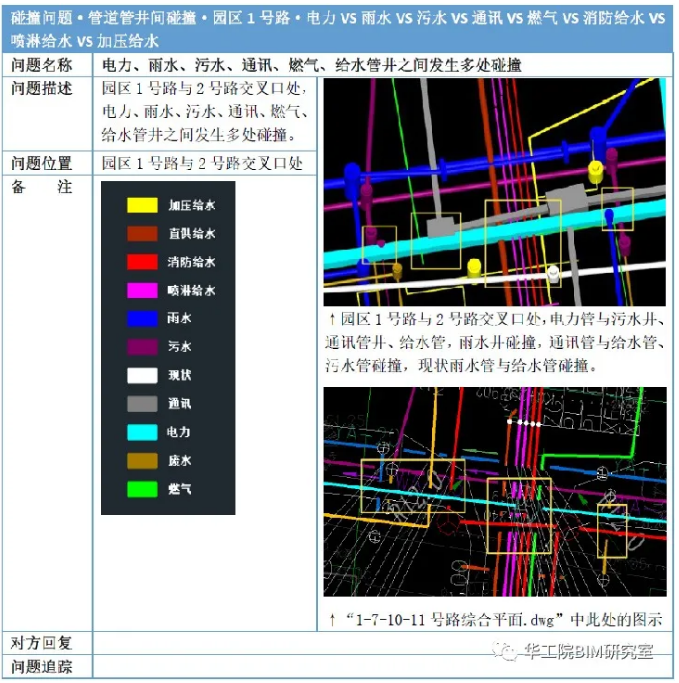

    ▲建筑、结构、机电、市政、室内等多专业碰撞问题检查

    二、可视化设计

    从方案到施工图完成后空间效果的偏差控制一直是设计流程中的痛点。因为在方案设计阶段，市政、景观等工种还未完全加入，很难预判最后整合在一起的效果。

    利用BIM模型实时渲染的特点，可随时查看模型设计修改的渲染效果。

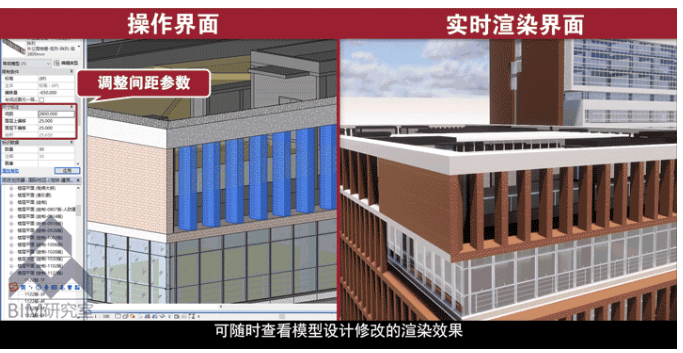

    ▲模型修改实时渲染

    BIM从方案阶段就介入，BIM模型随着方案到施工图阶段设计的持续深化，可追踪设计效果的变化，实现对空间效果、建筑外观的动态、持续的控制。

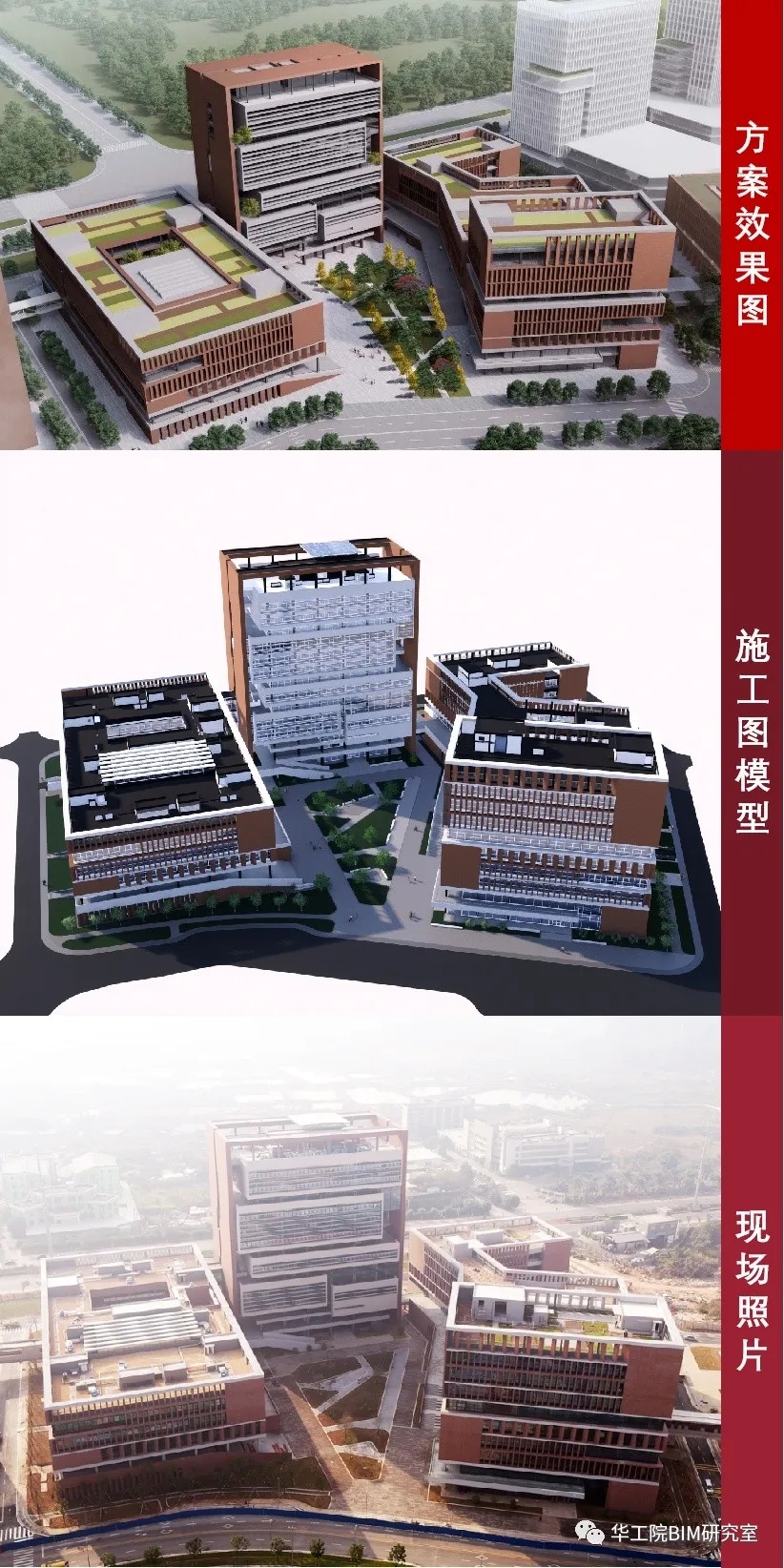

    ▲方案效果图、施工图BIM模型与建成效果对比

    BIM模型整合了多专业的成果，通过BIM模型渲染图、SU场景截图和剖面图的对比，辅助建筑设计团队检验重点空间的效果。

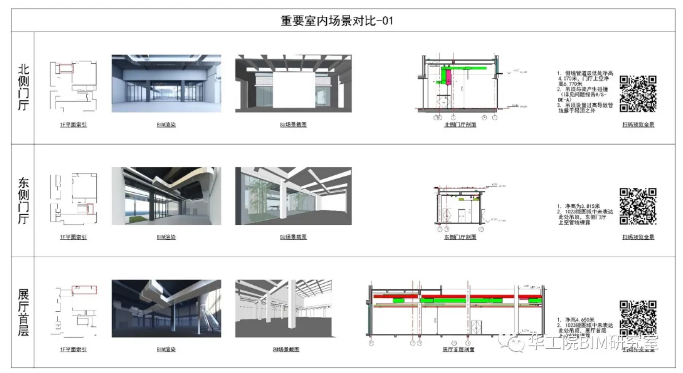

    ▲空间效果检验

    三、建筑性能分析模拟

    在方案前期，利用BIM模型开展风环境、绿地可达性、土方、疏散等性能分析，对设计提出优化意见。

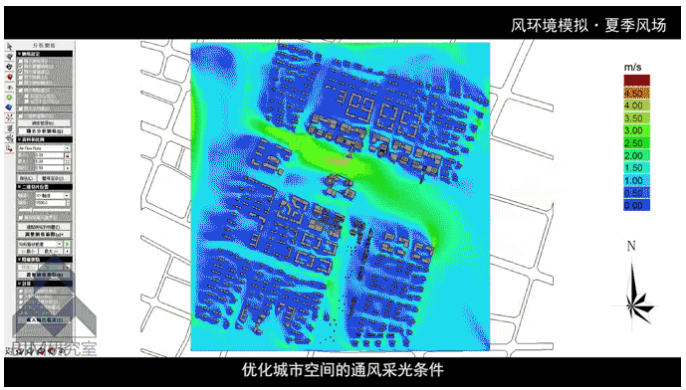

    ▲风环境分析

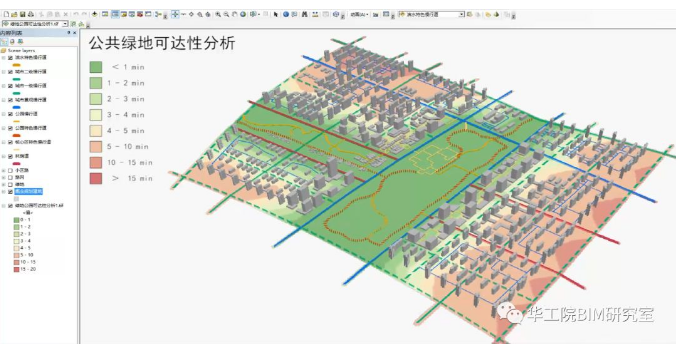

    ▲绿地可达性分析

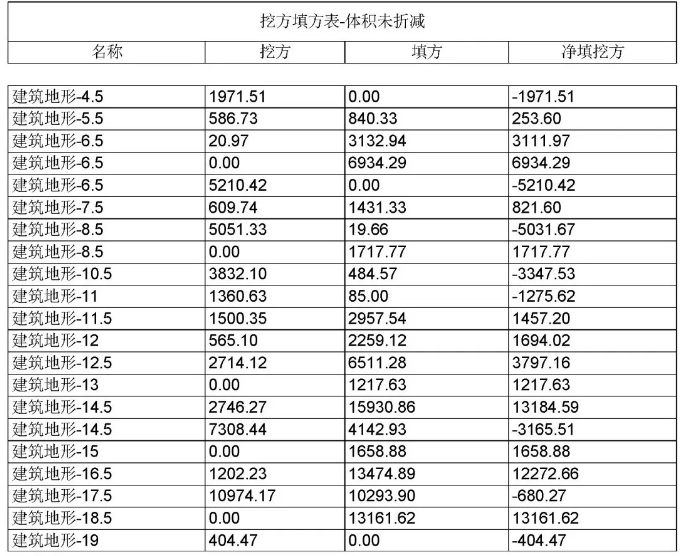

    ▲土方分析

    ▲疏散分析

    在小尺度上，还可以模拟单栋建筑的室内光环境，为建筑和室内设计提供参考和建议。

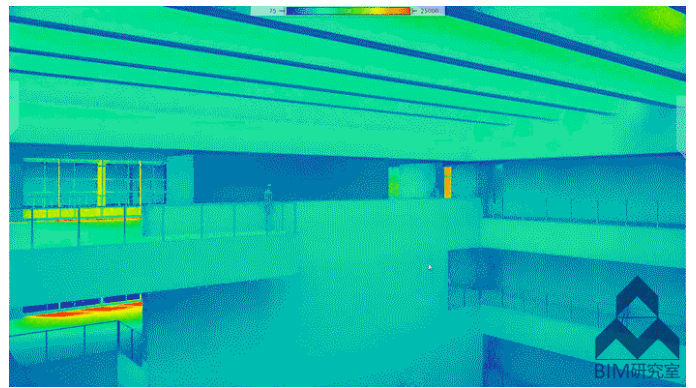

    ▲室内采光分析
