建筑师、结构工程师和机械工程师对某一建筑项目进行协作时，他们必须共享相关设计信息，以便所有团队都使用相同的设想。通过在各个规程之间协调成果，各个团队可避免出现损失很重的失误和返工。

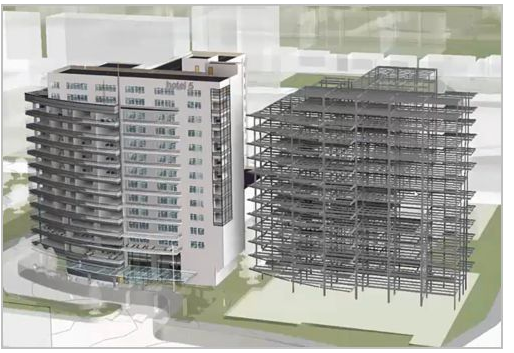

    将协调模型从Navisworks?导入到Revit，能够协调您的设计和使用不同软件的团队作品。

    链接协调模型

    从Navisworks?链接文件，并将其作为Revit模型的参考，为设计提供关联环境。

    1.使用其他CAD软件获取包含已创建模型的文件。

    2.在Navisworks中，请执行以下操作：

    a.打开CAD文件。

    b.将模型保存到NWD文件中。

    3.在Revit中，链接至NWD文件或其相应的NWC缓存文件，如下所示：

    a.单击“插入”选项卡“链接”面板（协调模型）。

    b.在“协调模型”对话框中，单击“添加”。

    c.导航到目标NWD或NWC文件，选择该文件，然后单击“打开”。

    d.单击“确定”。链接模型将显示在当前活动视图中。

    e.（可选）选择链接模型并移动到所需位置，然后将其锁定以确保其不会被无意中移出该位置。

    f.打开并浏览其他视图以从不同视点查看协调模型。

    放置多个协调模型实例

    在添加协调模型后，可以放置多个实例来为设计添加关联内容。

    可以使用“协调模型”对话框中的“放置实例”工具执行以下操作：

    放置协调模型的副本，为重复单元规划定位。您可以根据设计需要为这些实例创建镜像。如果载入了多个协调模型，则可以使用“类型选择器”来更改每个实例的类型，在整个项目的关联环境中研究协调模型每个类型的位置。

    在Revit模型的关联环境中放置协调模型的实例（但仍会加载协调模型）。

    研究Revit模型的关联环境中协调模型的不同位置。您可以在将协调模型初始实例移开测量点或内部原点后执行此操作。

    放置实例

    1.单击“插入”选项卡“链接”面板（协调模型）。

    2.选择协调模型。

    3.为“定位”选择一个选项：

    a.“原点到原点”会将Navisworks模型的原点与Revit模型的内部原点对齐。

    b.“共享坐标”会使模型根据共享坐标进行对齐。

    4.单击“放置实例”。

    5.单击“确定”。

    6.（可选）选择链接模型并移动到所需位置，然后将其锁定以确保其不会被无意中移出该位置。

    管理协调模型

    当把协调模型用作Revit模型的参考时，可根据需要管理指向协调模型的链接。

    卸载协调模型

    卸载协调模型以暂时从Revit模型中将其移除。例如，完成冲突检查后，且不希望在Revit模型上工作时继续在视图中见到该协调模型，则可能希望将其卸载。卸载协调模型也可以提高性能。

    1.单击“插入”选项卡“链接”面板（协调模型）。

    2.在对话框中，选择协调模型。

    3.若要卸载选定的模型，请单击“卸载”。单击“是”进行确认。

    重新加载协调模型

    当关闭并重新打开Revit模型时，协调模型将自动重新加载并更新（如有）。若要在更新时不关闭Revit模型，请使用“重新加载”或“重新加载起始位置”。

    如果协调模型位于相同文件夹中，则使用“重新加载”按钮。

    如果协调模型位于新位置，或如果您需要使用其他版本的文件重新加载，请使用“重新加载起始位置”。

    重新加载时，协调模型会保持其相对于Revit模型的位置和方向。

    1.单击“插入”选项卡“链接”面板（协调模型）。

    2.在对话框中，选择协调模型。

    3.若要重新加载选定的模型，请单击“重新加载”。

    如果协调模型已被移动至新文件夹，或您需要使用其他版本的文件重新加载，请单击“重新加载起始位置”，然后定位置目标模型。若要避免以后链接断开，请将其“路径类型”从“绝对”更改为“相对”。

    将路径从绝对更改为相对

    当您将协调模型链接至主体Revit模型时，对话框将显示其绝对路径。

    请指定相对路径以避免以后将协调模型及其主体模型移动到不同位置时导致链接断开。

    1.在Windows资源管理器中，确保Revit模型和协调模型均位于所需位置。

    例如，模型可能位于相同文件夹中，或者协调模型可能位于主体模型的子文件夹中。

    2.单击“插入”选项卡“链接”面板（协调模型）。

    3.在对话框内协调模型的“路径类型”列中，选择“相对”。

    注：您仅可在将协调模型链接至主体模型，并将这些更改保存至主体模型后，才能更改“路径类型”值。此外，协调模型和主体模型必须位于同一个本地或远程根目录中（例如，同一磁盘驱动器或分区）。

    4.单击“应用”。

    移除协调模型

    若要从Revit模型删除协调模型，请使用“移除”。若要恢复协调模型，请将其作为新链接插入。

    1.单击“插入”选项卡“链接”面板（协调模型）。

    2.在对话框中，选择协调模型。

    3.单击“删除”。
