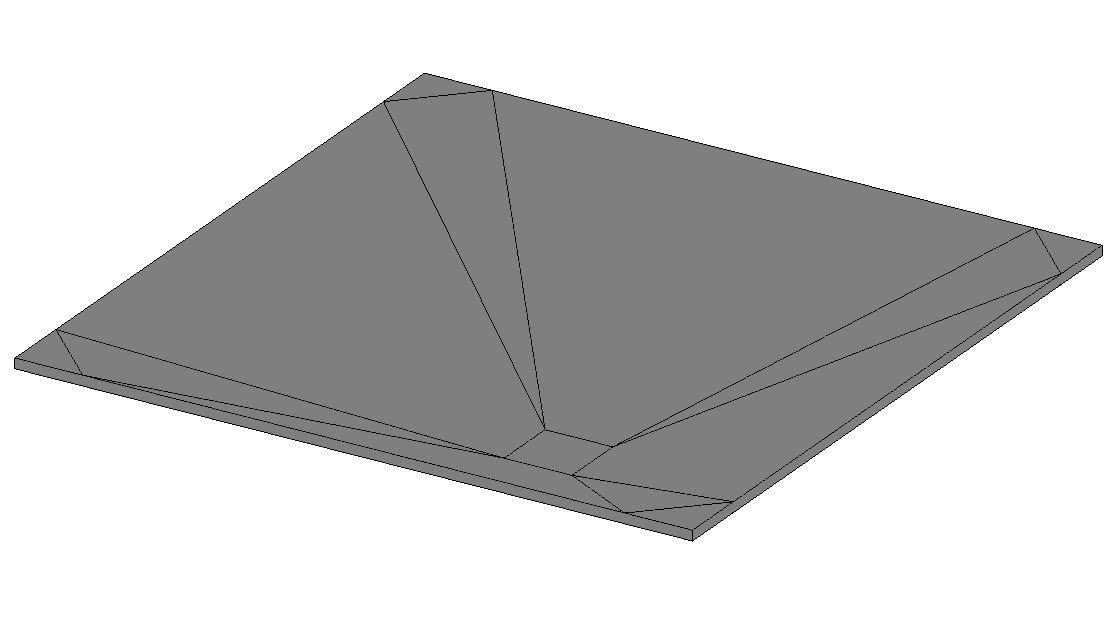

在Revit中绘制漏斗形的楼板

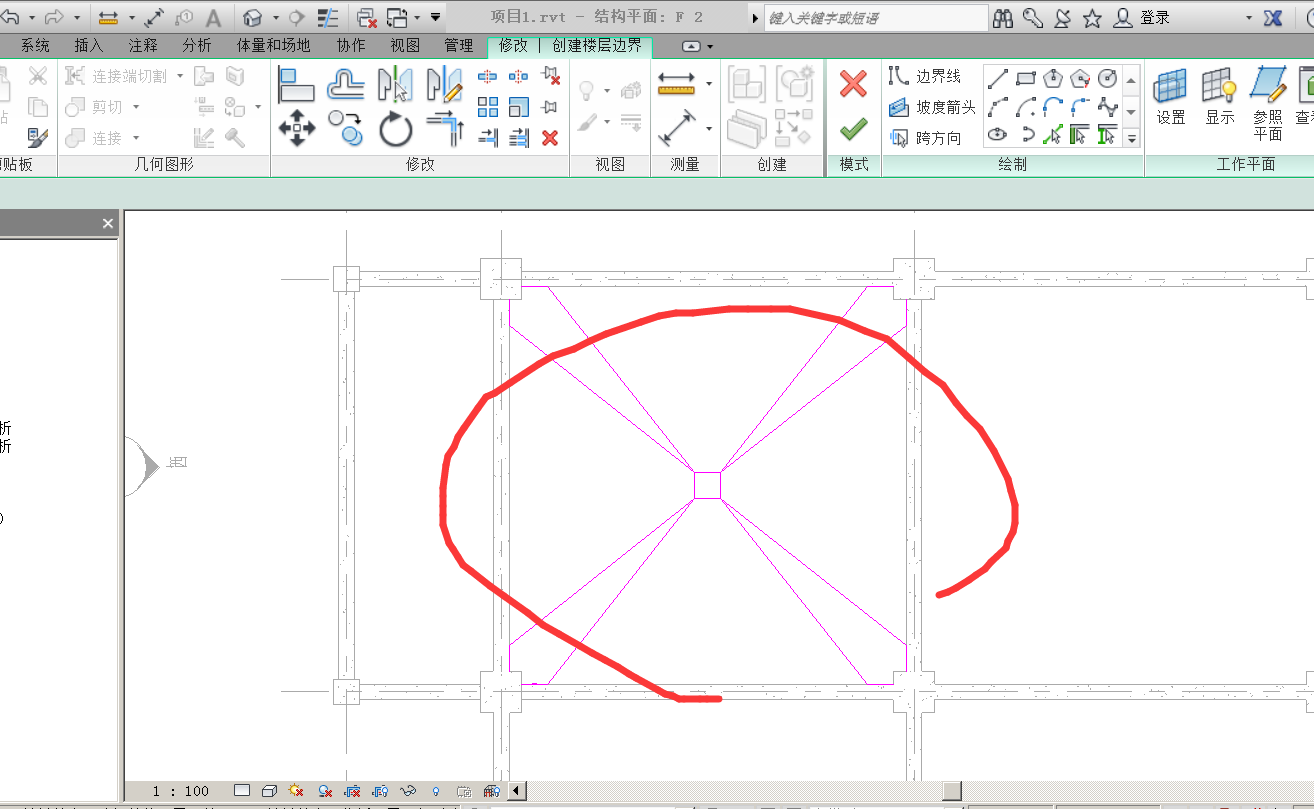

问题：这种漏斗怎么建模。
解答：可以通过楼板的修改子图元调整关键点的高程。

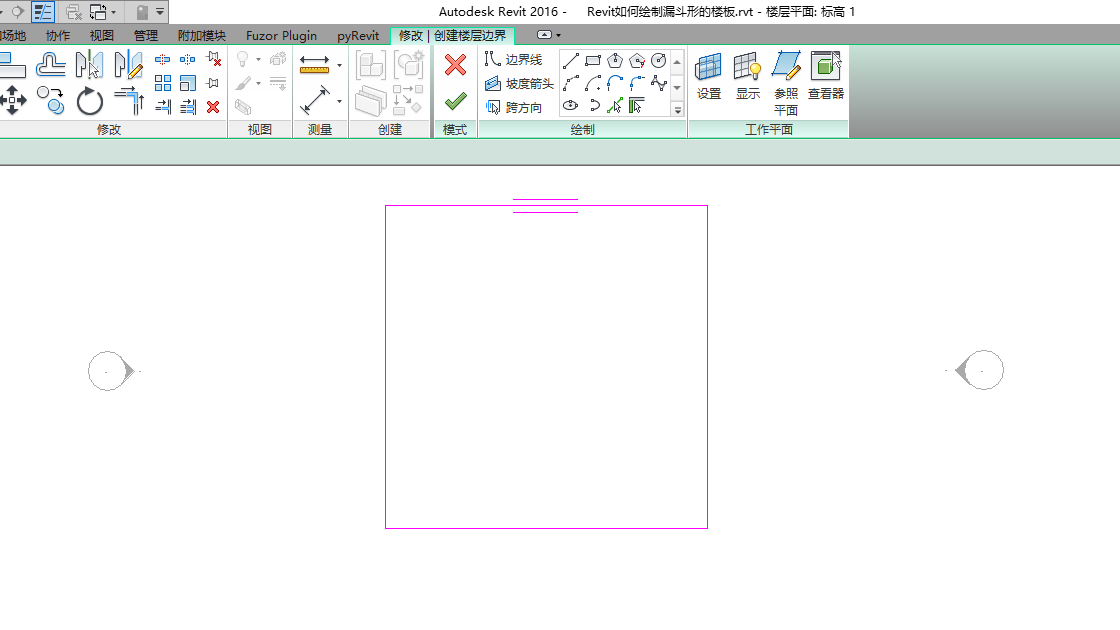

1、通过建筑板或者结构板命令先绘制出一整块的楼板。

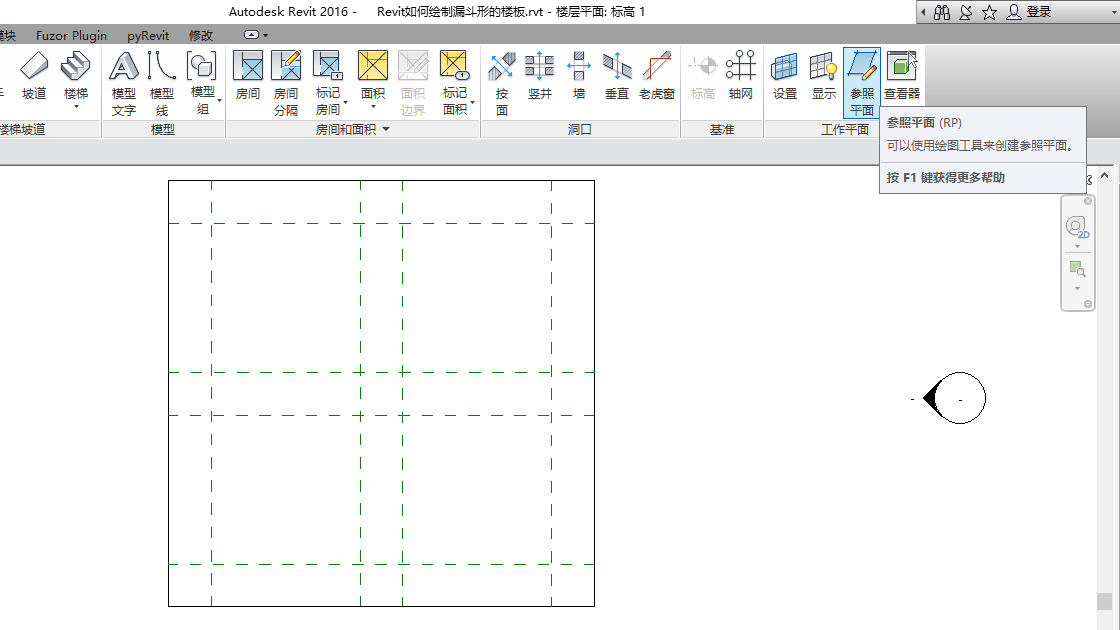

2、然后通过参照平面命令定位出控制高程的点所在的位置。

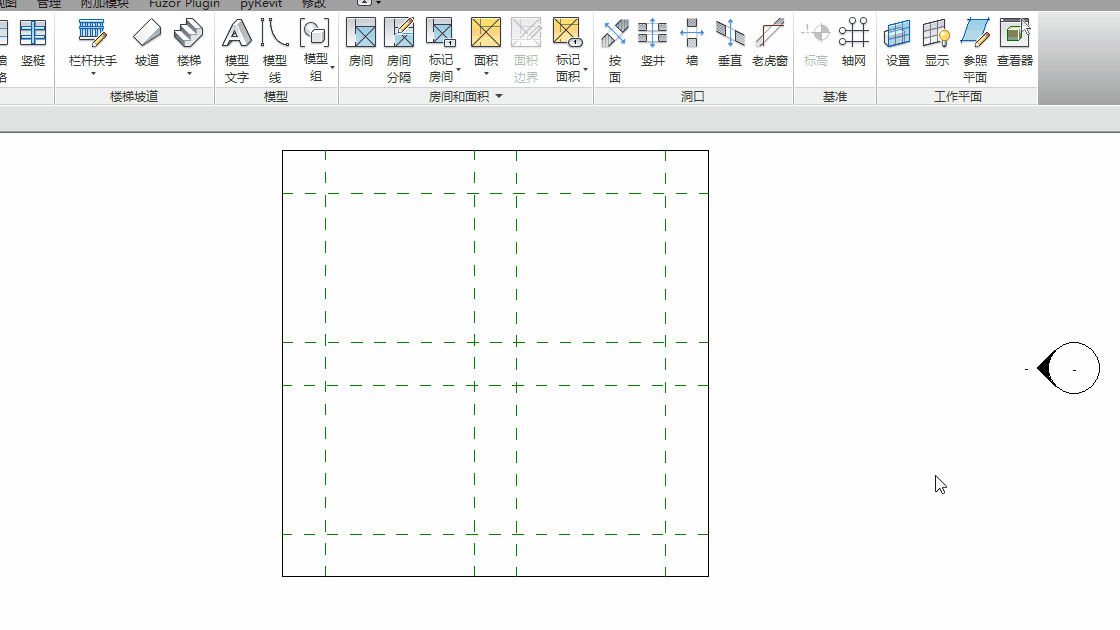

3、选中楼板之后，点击添加分割线命令，绘制出分割线。分割线的交点将是可以修改高程的点。

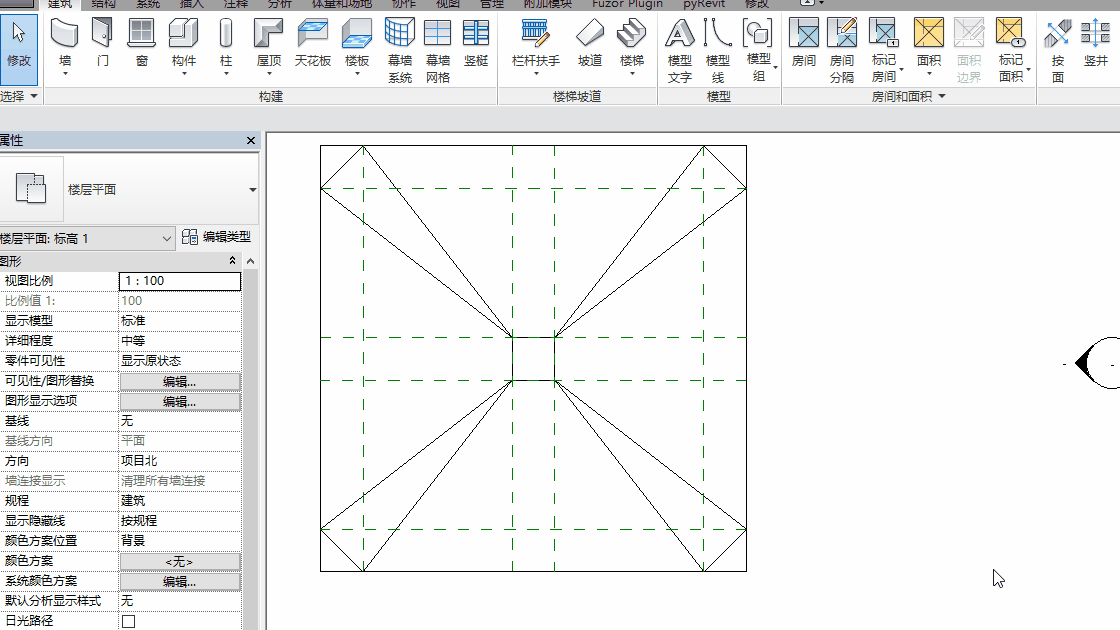

4、选中楼板之后，通过修改子图元命令修改关键点的高程。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
