我们先讲讲对于传统建筑设计来说，BIM是什么？

    图片来源：图虫创意BIM概念图

    建筑信息模型(BuildingInformationModeling,BIM)概念强调信息传递的一致性及连续性改善以往2D图面沟通时产生的信息断层。BIM切入工程项目的阶段不同工作流程亦会不同，例如项目于施工阶段导入BIM可发现在2D图面中察觉不到的高程上的冲突及其他界面冲突，减少重工的机率及成本的浪费。

    现今建筑业的绘图工作从原来的手绘（甩图板）到2D计算机辅助绘图来传达设计者的构想，虽然增加绘图效率，但因图纸说明常过于简化，导致信息传达错误或是猜测而产生错误的判断，此外若不是此专业领域的人员，较难理解与明白2D平面视图真实内容与意义，因此需花费许多时间让各工程单位的相关人员完全了解大量图纸说明内容的说明，由于不同的团队对于图纸说明因个人背景与环境差异通常有不同的解读。

    做过建筑设计的同学都了解，传统的设计过程中需要SU或3DMAX+CAD进行多软件协同应用，解决上面的问题，虽然CAD也有3D功能，基本没什么人使用，SU进行方案推敲，CAD进行二维图纸绘制、建筑表现使用3DMAX进行从新按图建模、渲染等工作，整体的效率就会很低，基本大部分时间都在画图、建模等，留给设计的时间根本没多少，并且建完的3D模型后期基本就废掉了，无法进行传递使用，这就是行业出现一些烂设计、烂图纸，效率低下的其中的一个原因（原因还有很多，这里不一一列举了）

    那么BIM模型到底NB在那里呢？BIM能出图吗？BIM能渲染吗？

    结合土包子的真实体会告诉大家，BIM不但能出图、渲染，还有更多让我们兴奋的优势，即便拥有30年的工作经验，在学习BIM之后，仍然觉得学无止境，废话不多说，下面分享几点土包子的体会：

    1.通过BIM3D可视化设计，提升设计质量：以往设计沟通都是靠CAD二维的平面图，传统CAD图纸需要设计有较强的三维空间，在脑海中呈现3D图像，参与者需重复耗时读图，且因每个人专业不同而解读不同，而且将不同专业的平面图互相套图，检查设计及碰撞问题时，不容易一目了然，当设计图面更加复杂时，势必使疑义点不易察觉，产生认知差异与沟通高风险性。

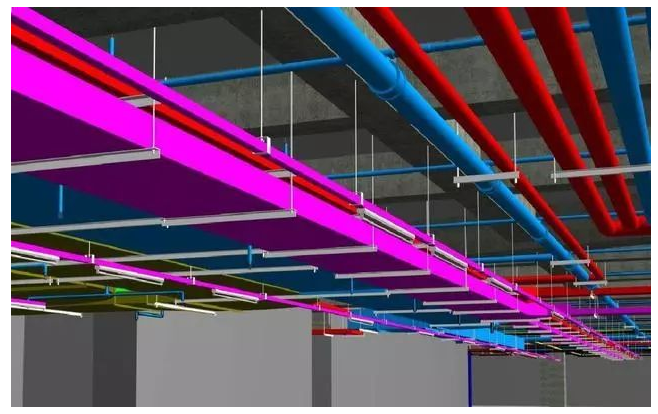

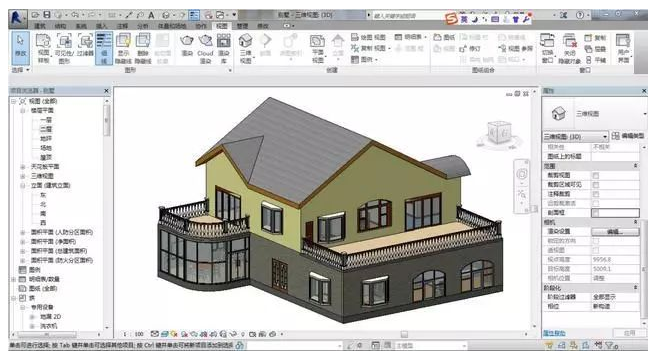

    利用BIM软件进行三维设计后，在二维平面视频绘制完图形之后，一键到三维视口可以很具体的看到土木基础、梁、柱、支撑、设备器材配置及相关管道配管、电缆线槽等可视化3D设计图像，在对于机电设计来说，就可以避开有可能发生碰撞或有错误的地方，事先侦测并做预防性应变处理。

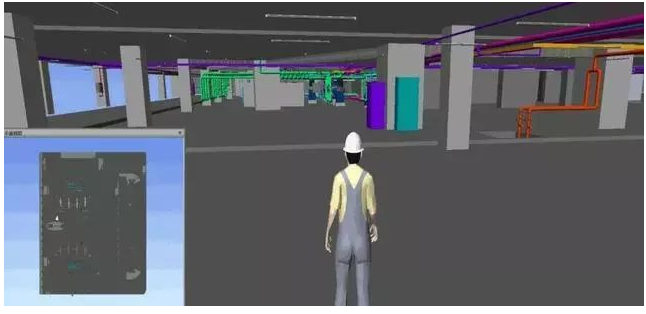

    通过BIM软件可以以动画或虚拟现场场景模拟方式讨论未来现场安装工法，减少后续施工阶段的设计变更及降低重新施作机率，并可加速施工界面整合，大大提升设计质量。

    2.这部分内容是BIM模型数据（信息）带来的优势，结合分析计算功能，提升BIM模型效益：在BIM模型中，提供了相关信息可以链接储存的数据库，因此在BIM软件中，便可以充分利用这些设计信息，直接在BIM软件中作分析及计算，举例来说，在照明设计中，由于灯具组件数据库中，已经建置了光损失系数(LightLossFactor)、照度(Illuminance)等参数，因此就可以在BIM软件中直接作照度分析，提升BIM模型效益。

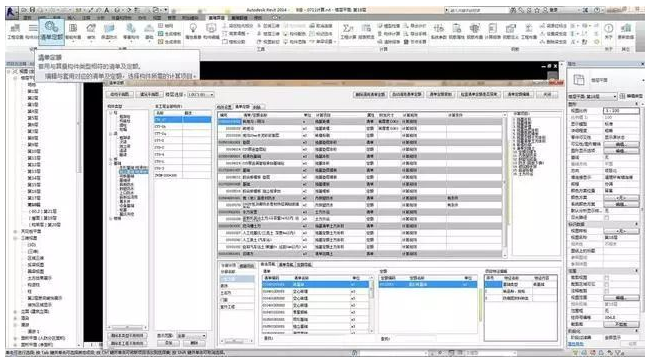

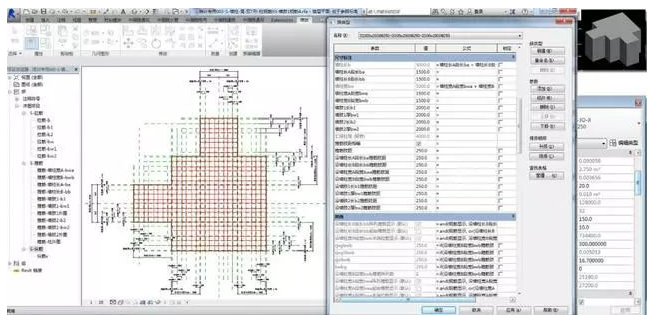

    3.本阶段内容也是由BIM模型本身的数据（信息）带来的优势，3D组件及数据整合：在BIM实施过程中搭建的每一个构件，除了可以表现出3D及2D的形状、尺寸等外型数据，也包含该对象的相关信息，例如：厂商信息、防火等级、使用年限、负责人、电话、地址等一系列的信息，这样可以确保从设计到建造的每一个阶段，不同的项目人员都可以从一致的BIM模型中取得各自相关信息。另可直接从BIM数字模型中筛选出特定的组件数据并自动加以统计，将其表格化呈现，例如：门窗数量的计算统计、钢筋统计表、混凝土统计表，可以Excel表格方式输出呈现。

    通过了解，目前施工阶段导入BIM模型的工程项目普遍的作法是取得平面建筑图后转成3D模型，转换过程中发现其界面问题产生设计变更议题，随即反应于建筑师、施工现场或业主，经过讨论后由建筑师、经验丰富的工程师或业主决定变更设计的内容，同时负责BIM模型建立的工程师依照其指示修改模型以完成变更设计，如此一来施工厂商在施作前即可发现界面冲突点，减少不必要的工期、成本等浪费。

    土建BIM工程师需要具备以下三块能力：

    l专业知识的掌握（最起码的建筑图纸需要能看懂）

    l基础工具的应用（CAD、Revit······）

    l项目实战的刻意练习（无论传统项目还是BIM项目需要掌握一定的经验）

    简单的工具包括CAD、Revit、渲染引擎，是大家一定要掌握的；在理论上，BIM的基本概念知识应用体系也是必不可少的；如果想往更精通的BIM项目负责人方向发展，那要学的就更多了，BIM知识体系、BIM综合应用体系、BIM数据模型搭建、BIM数据模型应用、BIM数据模型管理等都是需要掌握的知识。

    说了这么多，大家是否对土建BIM工程师的工作更清楚一些呢？

    来源：BIM微信公众号行见BIM
