利用BIM技术实现三维可视化，是其一大优势，现在利用BIM技术可以出深化图纸，直接用来指导施工，但在出图时总是会遇到各种问题，今天继续为大家带来关于BIM出图的一点小技巧。

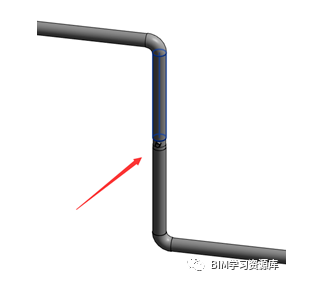

RevitMEP在立管上放置阀件后，有些族不会在平面中显示二维图例，比如使用某族库中的末端试水阀-立管，在立管放置阀门后，切换到平面视图是不会显示二维图例的，这时就需要我们手动编辑下族。
1.进入编辑族状态，在参照标高平面视图把图例线删除掉，如图+

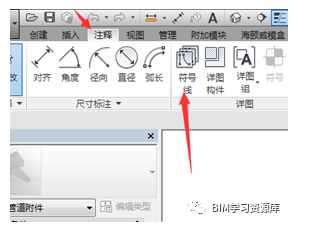

2.切换到左（右）立面，使用注释选项栏下的符号线

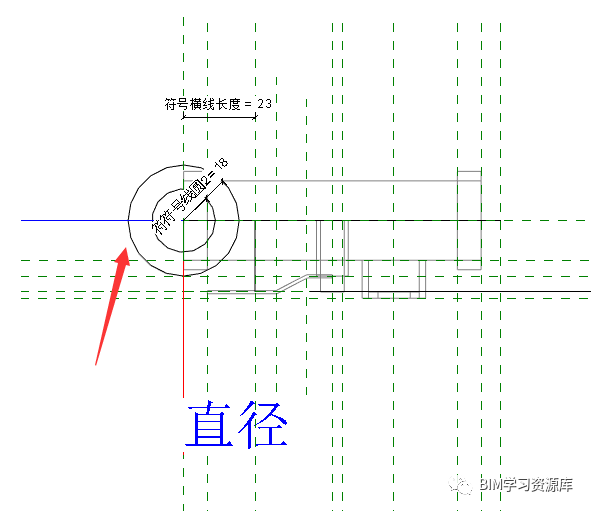

3.使用符号线绘制试水阀二维图例表示，并添加相应参数控制及锁定。

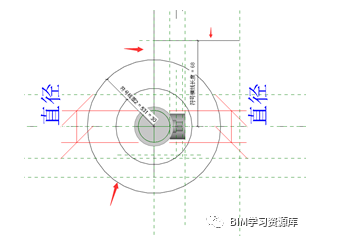

4.完成图例绘制后，载入项目，在立管放置试水阀，在平面视图中即可看到图例表达。
