项目介绍

    项目名称

    民航运行管理中心和气象中心工程及民航情报管理中心工程

    项目概况

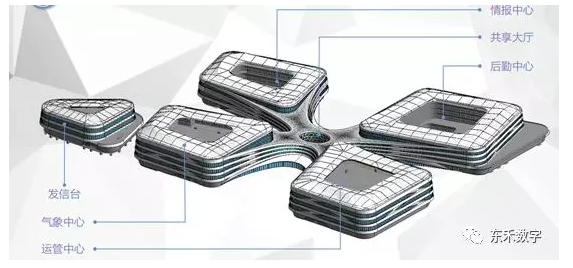

    本项目为新建北京大兴国际机场配套工程，项目总建筑面积74985㎡,地上69727㎡,地下5258㎡,分为十个子项,分别为:区域管网、通用图、后勤中心、运管中心、气象中心、共享大厅、发信台、门卫及围墙、地下车库、情报中心。

    项目地点：北京市

    项目特点

    1、北京市政府重点工程、民生工程，社会关注度高。

    2、本项目采用BIM技术对装饰装修专业进行正向设计及深化工作

    3、工程体量大、施工工艺复杂

    4、涉及专业多，对空间效果、功能使用要求较高。

    BIM技术应用介绍

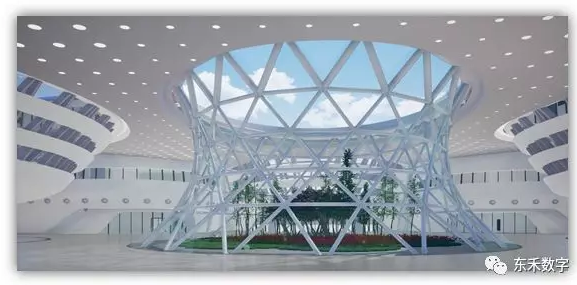

    1、三维可视化

    2、设计方案比选

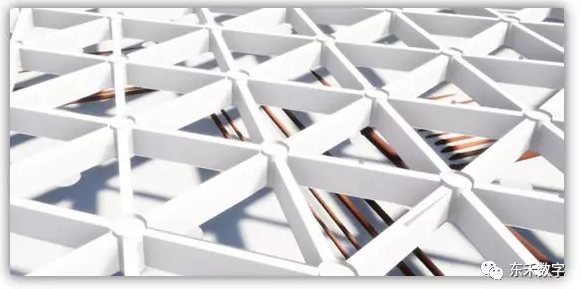

    3、碰撞检查及综合优化

    各专业模型进行整合，发现管道与天花GRG面层多处冲突，结合现场实际施工情况，在保证吊顶高度不变的同时，对管道路由进行优化，同时转换层预留400mm空间，保证管道安装空间

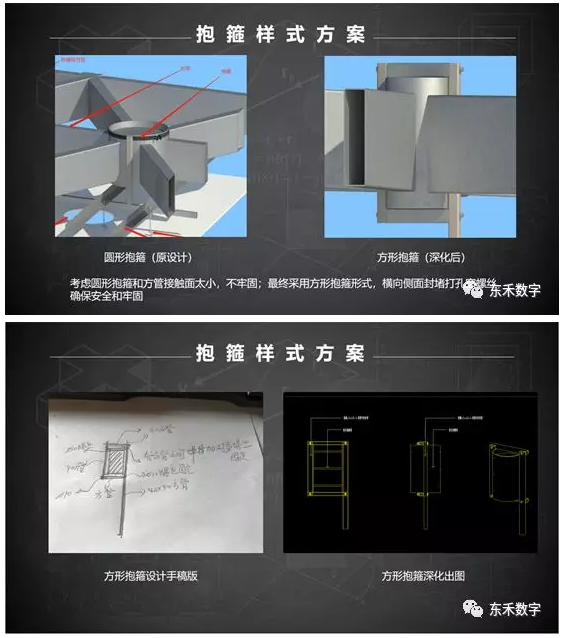

    4、抱箍样式方案

    考虑圆形抱箍和方管接触面太小，不牢固；最终采用方形抱箍形式，横向侧面封堵打孔穿螺丝，确保安全和牢固

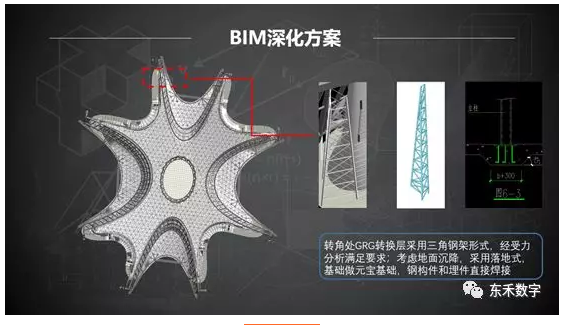

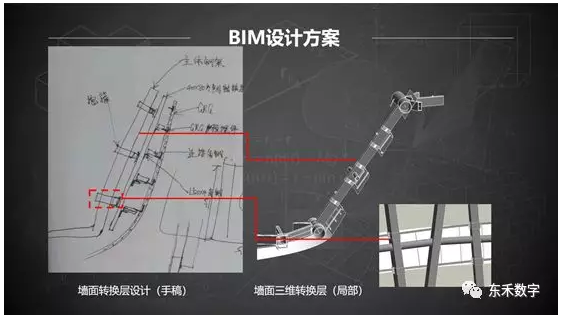

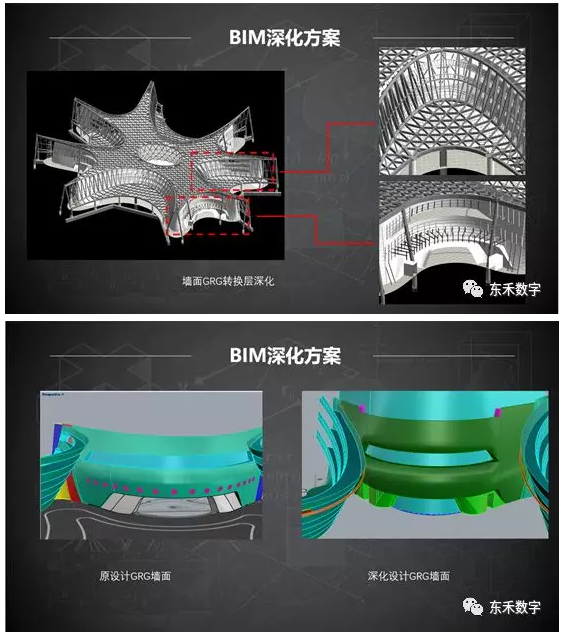

    5、BIM正向设计及深化

    CAD图纸表达不够清晰完善，不能满足实际施工，采用BIM技术进行正向设计，满足设计意图之后作为指导施工的依据。

    天花GRG转换层进行龙骨排布，既满足GRG面层安装要求又要在钢网架与转换层之间管道安装预留400mm间距；主龙骨之间间距保证1.6米左右，副龙骨间距保证0.6米左右。

    项目总结

    一、应用价值

    1、该项目采用BIM正向设计，减少二维设计的盲区，提高了设计的精细度及准确度，让模型服务后期施工。

    2、通过各专业模型整合后，发现建筑、结构、机电等专业设计问题120余处，解决了设计中问题，避免后期施工中返工及后期变更。

    3、采用三维可视化对设计方案进行比选，使方案立时可见，更具科学性、准确性和说服力；并辅助设计阶段进行决策。

    4、本次深化设计BIM模型调整五版，共出具7份BIM深化设计说明,以满足设计深度及施工。

    二、获奖荣誉

    本项目荣获2019年优路杯铜奖，科创杯优秀奖。
