对古建筑的保护一方面对于我国民族文化和精神文化有着积极的影响，另一方面也能从侧面表出现现阶段的建筑技术水平。将BIM技术应用在古建筑中，能够详细展示建筑情况，使得工作人员能够更好的制定方案进行修缮和保护。

    随着社会经济发展，一幢幢现代建筑鳞次栉比。然而，许多城市还保留着一些古建筑。在大兴土木的现在，我们要用发展的眼光来看待及保护古代建筑及其蕴含的文化特质；做到既让古代建筑文化保存于世，也让古代建筑文化产生现代价值。

    古代建筑文化是中国历史文化的一部分，在发展现代建筑的同时，更要吸收古建筑中的营养，让中国古建文化得以传承和延续。

    本文以国防人防教育馆项目为例，对BIM技术在古建筑及仿古建筑工程设计及施工中的方案设计、施工深化、放线定位、提料下单等应用进行探讨。

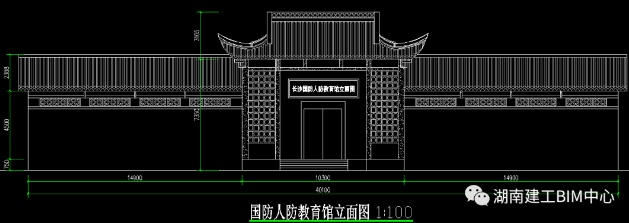

    该建筑造型为仿古建筑造型，其中前后两个房屋屋顶为歇山顶，属于曲面异形构造。传统的二维软件无法满足设计、施工要求，通过BIM相关软件对其进行三维建模、参数控制。

    对于曲面异形构造，以歇山顶为例，对本项目歇山顶实行参数化BIM建模。

    实施流程图:

    通过Revit建立屋顶框架模型→建立屋脊、瓦片模型→参数调整→方案比选→确定方案→指导施工

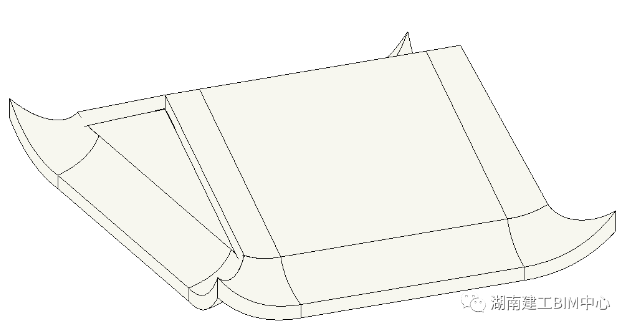

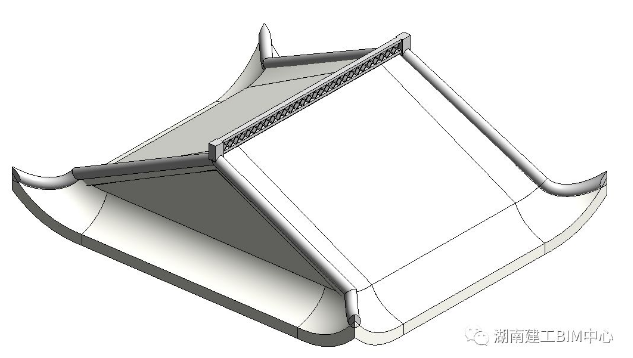

    1、建立屋顶模型：根据设计师提供的初步设计草图，利用Revit软件进行框架设计成型。

    2、建立屋脊、瓦片模型：通过“自适应常规模型”、“内建常规模型”等可控参数调整，先后提取出两组方案满足设计要求，并进行方案比选。

    方案一：

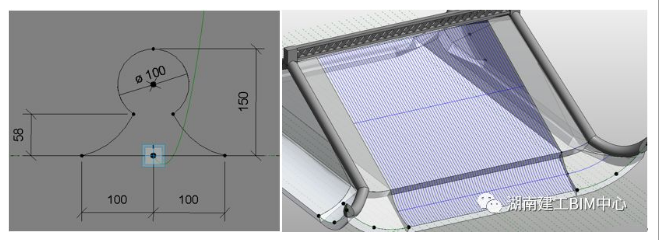

    具体参数设置如下：筒瓦直径为100mm；圆顶部距屋面高度为150mm；两边距中线距离为100mm；U网格拆分段为2；V网格拆分段为71。

    按以上参数设置发现其屋瓦嵌板个数多达556个，导致造价成本过高、安装难度较大，所以排除该方案，并对其参数进行二次调整。

    方案二：

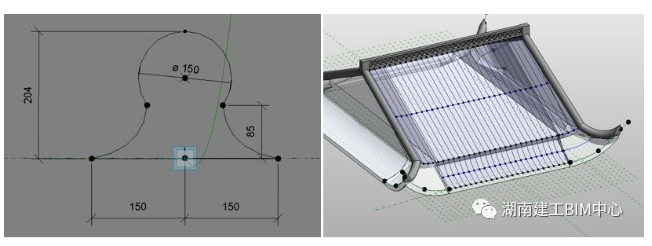

    具体参数设置如下：筒瓦直径为150mm；圆顶部距屋面高度为204mm；两边距中线距离为150mm；U网格拆分段为2；V网格拆分段为47。

    通过参数化可调的特点，将模型放置到项目中，模型美观，安装便捷，最终确定该方案。

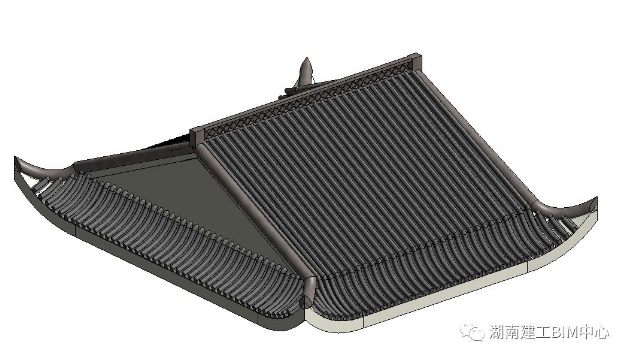

    屋顶模型最终样式

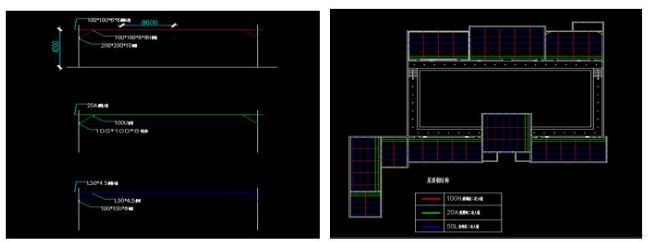

    3、屋顶模型创建后，再建立屋顶加固模型。

    然后将模型导入Robot structural analysis软件中，确定加固模型的边界、约束及荷载，进行有限元分格，开始力学分析。

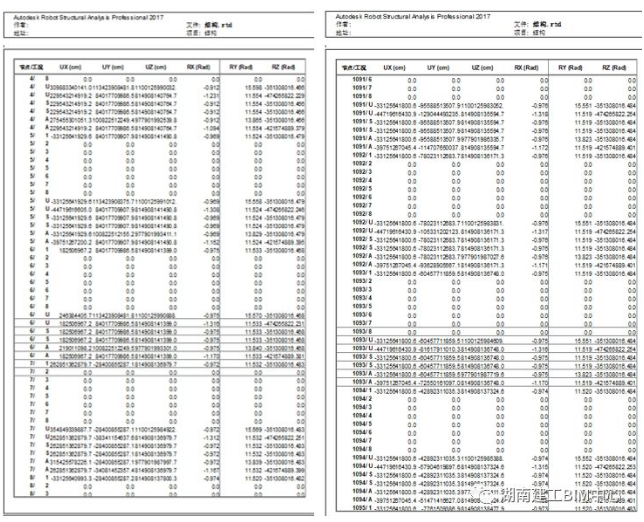

    自动生成计算书：

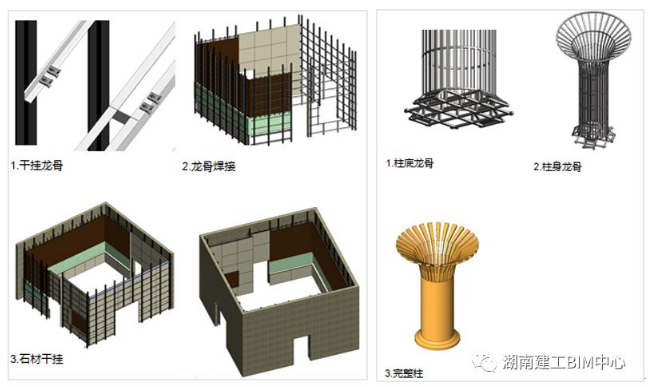

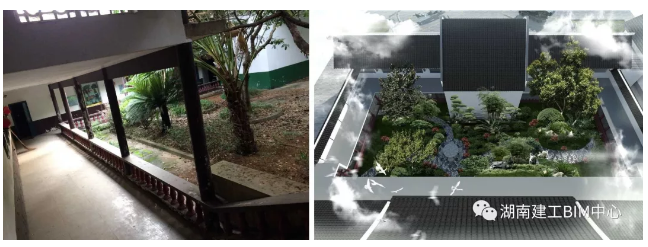

    4、项目的外部模型创建之后，进行内部建模。

    总结

    本项目屋顶造型建模采用Revit参数化族及体量生成可控参数模型，通过参数调整，实时比选方案，缩短方案设计周期；利用Revit模型进行力学分析，并指导实际室内和室外装饰施工。由此可见，BIM技术在古建筑及仿古建筑的方案设计、施工深化等环节的应用已利于进行推广，相对于传统二维设计，具有可视化、参数化等特点。
