在建筑行业，如果问你知不知道BIM（BuildingInformationModeling）这个概念，大家肯定点头如捣蒜，但是若问起“钢结构BIM”，估计大家都“一脸懵”。事实上，钢结构BIM工作是实现绿色施工、装配式施工、大力发展EPC等建筑业新国家战略极其重要的一环，是整个BIM系统中的重要组成部分。

    下面就让我带着大家先来了解一下钢结构的一些相关内容：

    一、钢结构施工图主要内容

    通常将钢结构施工图的分为设计图和施工详图。设计图由设计单位根据甲方提供的基础资料设计的，是设计单位提供给甲方及施工方的最基础设计文件，是施工详图的设计依据。施工详图由施工单位自己或委托钢结构加工厂依据设计图，结合自己的加工能力、手段、技术水平等因素对设计图进行深化编制，主要作为钢结构加工及安装的依据。

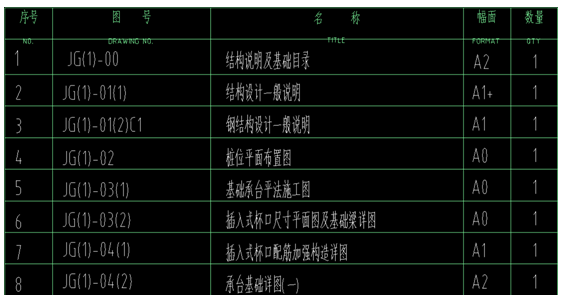

    1、钢结构设计图

    1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；

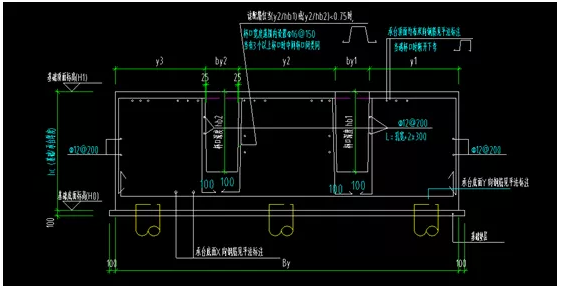

    2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；

    3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；

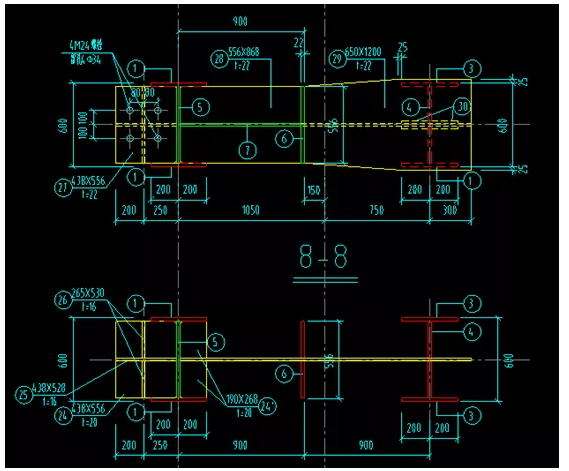

    4）构件与节点详图

    a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。

    b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。

    2.钢结构施工详图

    根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。

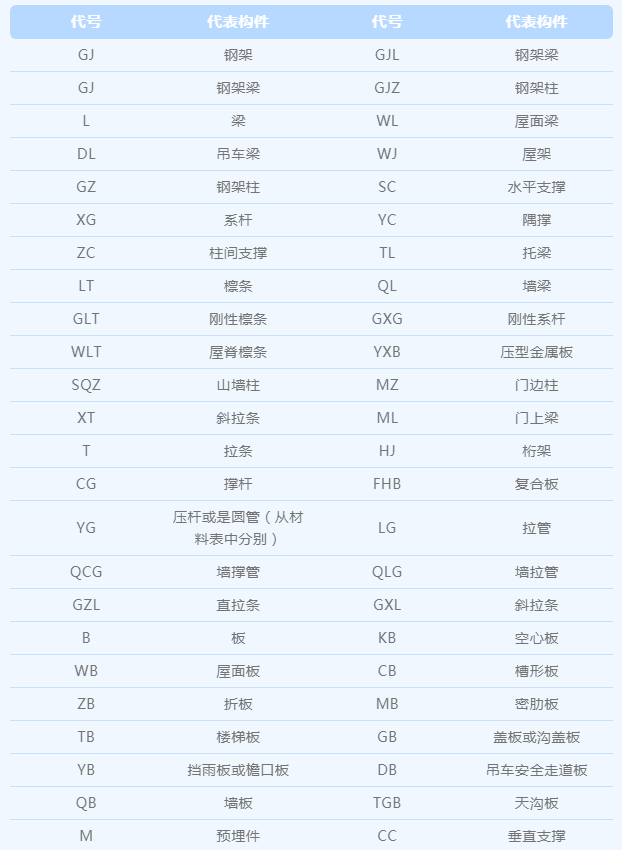

    二、常见钢结构构件代号

    以上是比较常见的表达方式，实际应用时需考虑设计人员的习惯，以图纸实际表达的构件来确定。
