建筑施工过程中异形构件的工程量提取在现阶段手工计算过程中存在一定难度。通过计算机软件技术，可以依据设计相关尺寸，通过软件创建BIM三维模型，通过软件内置算法对所创建的三维模型量进行体积输出，即可得到相应工程量，方便、快捷。

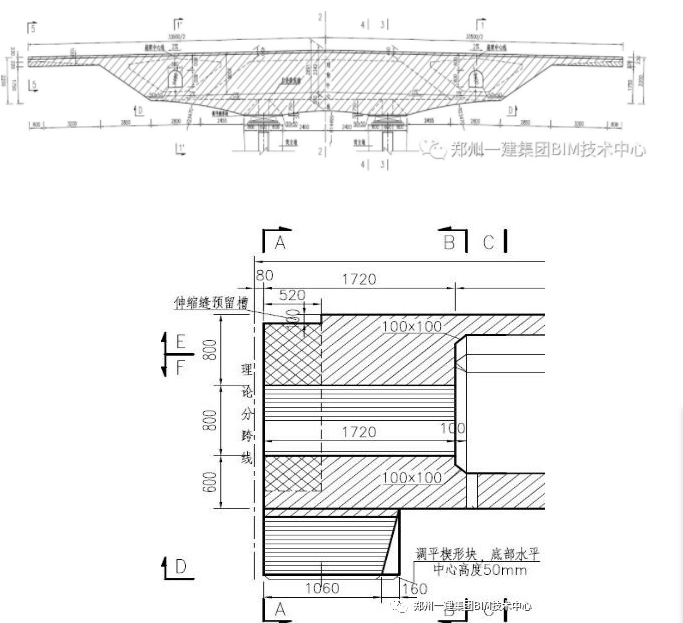

在市政桥梁工程中，混凝土用量的计算不是一件容易的事情，尤其是不规则、综合多种曲线样式的构件。如下图所示，为桥梁工程某构件的平面及剖面图。初入职场的你可能是这种反应：“哇，这个是什么鬼？！”，道行不深的你，一脸愁容，“哎，没看懂，明天再看。。。”，修炼成精的你默默念道，“哦，可能是这个样子，但是有些细节还得再研究研究”。看出来了吧，不管哪类人，对二维图纸的感受都是在脑子里想着他们成品的样子，几个人讨论的时候还是平面图、立面图、剖面图都用上可能才说清楚，对于一些复杂构件，二维图纸表达的信息，确实有点少。

先科普下：此图表达的是采用预制节段梁施工时的一个重要部件-墩顶0#块）

我们来简单分析一下这个图纸。先说立面图，顶部双向2%横坡，底部两种不同半径组合的圆弧。再看剖面图，下部明显的中间和两侧高度不同，侧面还是斜向直线延伸，与平面图中组合圆弧相交。并且剖面图中还有三种不同的填充。

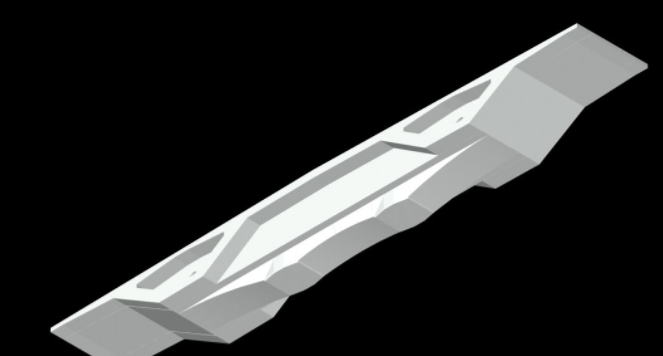

这样一种平面图，即便是经验丰富的技术人员，要彻底弄懂各部位尺寸及相互关系，也是要费一番周折的。图中汇聚了各类填充，均代表不同的意思。这时，就可以借助常用的工具BIM技术，通过软件创建出三维的模型，这个看着图纸有点儿眼晕的东西就出现在我们面前。

是不是就直观多了。

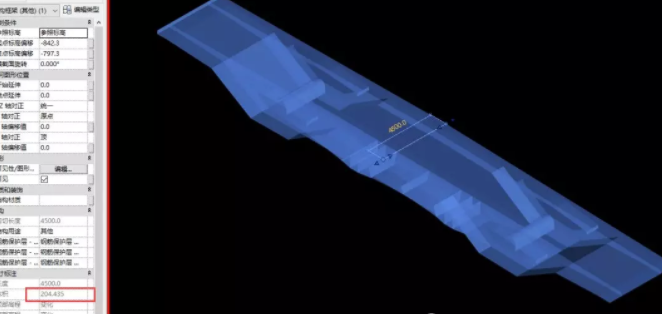

这下子，不仅图纸看懂了，运用软件自身功能还可以提取工程量。

至于现场的实际应用，前文已埋下伏笔，不同颜色的填充代表不同的浇筑顺序，每部分工程量的准确提取是BIM技术应用价值点所在。

问：如果图纸上没有每次浇筑工程量，怎么办？手算不准确，怎么办？

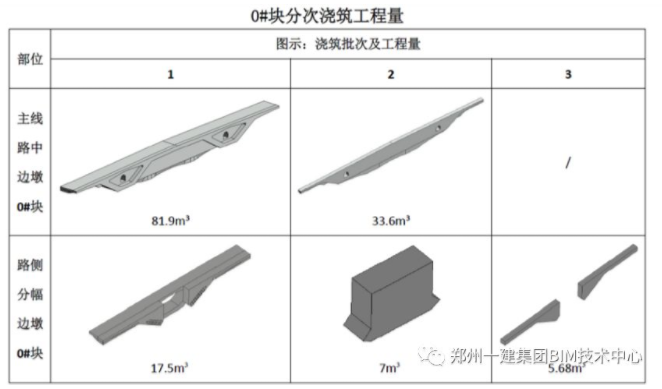

这就是BIM技术在解决现场实际问题方面一个实实在在的好处。西四环三标段二工区在0#块混凝土现场用量控制上，运用BIM技术，取得了较好的效果，并将其余0#块分次浇筑工程量汇总成表指导施工。

这样的图文并茂，不仅量准，还易懂。

实施注意事项：

第一：创建模型时，如果侧重点是模型整体感观效果，能整体创建就尽量不分块创建，这样避免由于尺寸不精准导致整体有瑕疵，影响美感。

第二：创建模型时，如果侧重点是提取工程量，能单块创建就不整体创建，前提是尺寸精准。这样避免因为模型重复，而导致重复算量。

此应用，模型的准确是前提，因此，核对模型各部位尺寸、确认无多余重复部位是关键。
