BIM怎么画混凝土梁?使用 4D-BIM 自动规划混凝土节点布局(上)
混凝土浇筑是一个主要的关键路径活动,经常受到设计限制、结构考虑和现场操作约束的影响。因此,需要进行细致的规划,以确保现场浇铸构件之间的连接处在美学和结构上的完整性。未能充分规划混凝土浇筑可能导致结构缺陷、建筑返工或结构不稳定,所有这些都有重大的财务影响。考虑到大型建筑工程固有的复杂性,混凝土浇筑的“人工规划”是一项具有挑战性的工作,容易出现人为错误。
介绍
混凝土缺陷(如裂缝)会显著降低建筑物的结构完整性。但是施工缝是不可避免的,必须在设计和施工阶段进行控制。如果放置不当,这些接缝会降低结构的完整性,并对结构造成无法弥补或代价高昂的损害。相反,接缝的正确位置可以保证结构健康。
在实践中,各种因素(超出结构分析考虑)控制了混凝土浇筑任务,限制了接缝位置选择的灵活性。这些因素包括时间因素,如安装速度;人力资源的限制,例如工人的必备技能和能力;以及混凝土芯与表面之间的温度控制。
建筑信息管理(BIM)的固有优势在于它能够生成支持结构分析和设计中有见地的决策的信息。尽管有这种可预见的需求,但探索BIM在具体供应链中的功能的研究却很少受到学术关注。
本研究使用BIM开发了一个自动化的混凝土进度计划程序,该程序着重于规划施工缝,考虑到共同的局限性会影响建筑项目中的混凝土浇筑活动。
理论背景
2.1建筑接缝
由于种种原因,不间断的混凝土浇筑通常是不切实际的。因此,通常需要在已经硬化的混凝土上放置新鲜的混凝土,此处的“接触面”被称为“施工缝”。因此,专业设计人员必须指定接缝的位置,并根据经济合作的不同国家或地区的若干指南和规范创建具体的浇筑。如表1所示,依赖各种指南可能会导致不同的解决方案。

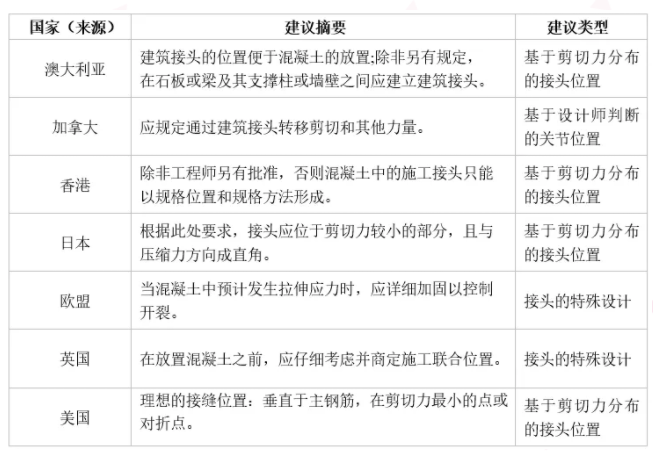

表1混凝土施工联合放置的各种指南
2.2用于规划和调度的4DBIM
BIM与其他应用程序的集成被定义为ND建模,其中将补充信息添加到三维模型(3D)中以创建其他维并可视化该过程。3D模型的时间维度(俗称4DBIM)是一种创新的补充和补救性解决方案,可以克服当前规划实践的不足。这就需要在3D模型中添加时间维度,具体来说就是将工作单元(基于几何图形3D模型)链接到计划细节。
4DBIM的使用提供了更好的控制力,并有助于避免时间和成本的不足。与传统的计划程序相比,效率估计高40%。
项目团队是通过访问4DBIM的模型和自动数量估算来识别活动的。4D提供的可视化元素可以提高生产率,进行更好的培训,并在进行调度和可施工性分析时加强沟通与协作。考虑到以上几点,4D可能是传统的混凝土结构联合规划方法的替代方法。
2.3研究差距和方法论方法
尽管4DBIM具有潜力,但对探索其各种应用(例如创建和验证新实践以执行项目任务以使从业者受益)的研究仍然有限。表2报告了将4DBIM用于混凝土结构的主要研究,以揭示文献中进行的研究数量有限。

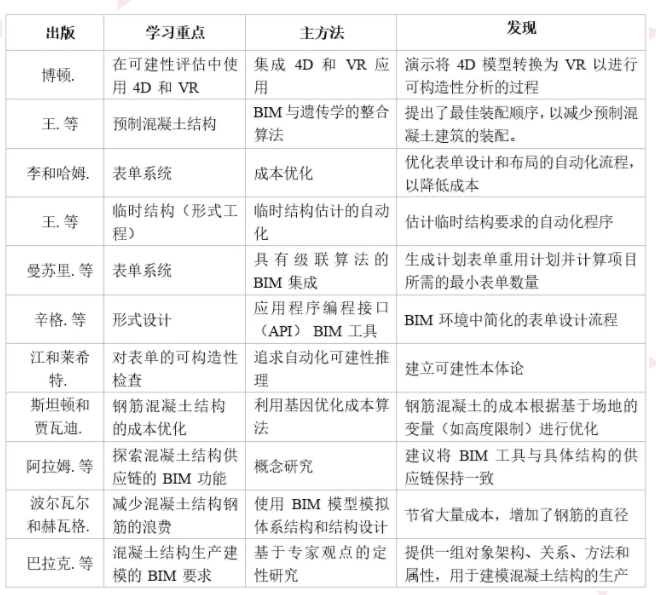

表24DBIM用于混凝土结构的研究
这些研究主要基于关于混凝土结构所需模板的优化目标,以减少设计人员的工作量。
