机电考试的看过来,观摩中国超高标准的医院机电安装工程,霸气!

发布:中文网小编2号 浏览:1751人 分享
发布于:2020-02-13 16:51

医院机电系统是医院运行保障的重要一环,医院医疗服务能力的发展、患者对医院环境品质要求的提升、绿色医院建筑评价工作的开展都对医院机电系统的创新设计和节能运行提出了更高的要求。

上海嘉会国际医院是目前上海市最大的中外合资医院,该项目完全依据国际标准建造,由上海建工七建集团总承包,江苏宜安建设有限公司作为项目主承包单位,主要负责项目机电工程安装施工,包括建筑给排水及采暖系统、建筑电气系统、通风与空调系统、建筑智能化系统等。

观摩高标准医院项目的机电工程

细部处理篇

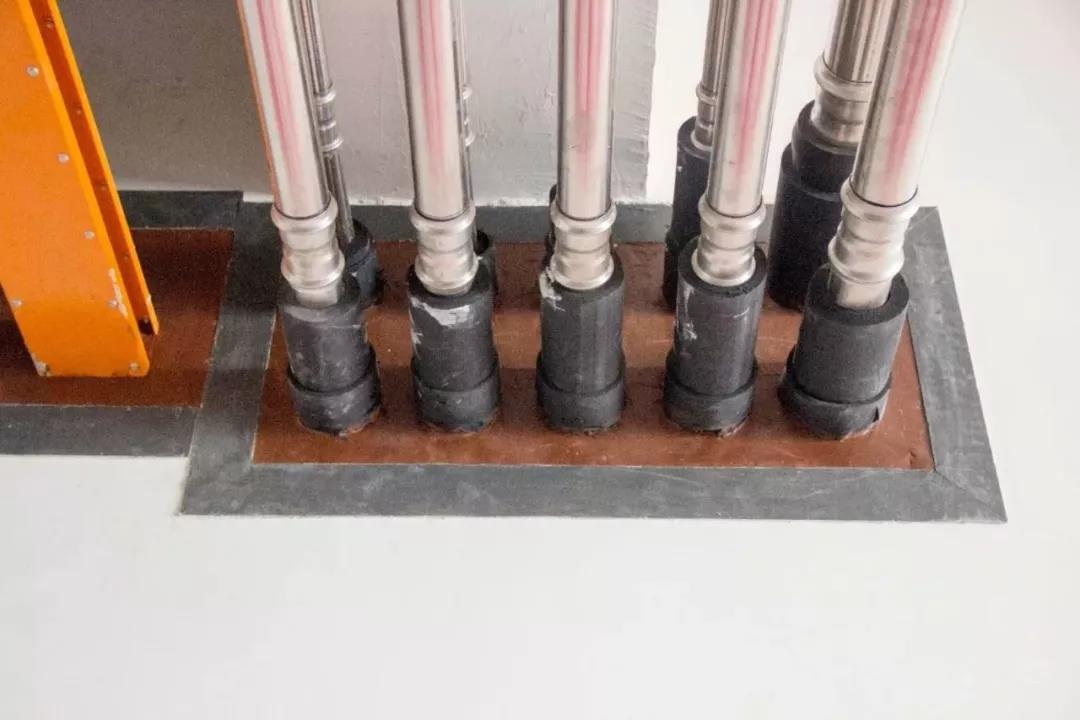

管道穿墙封堵严密、平整。

封堵与墙缝之间采用装饰条修边。

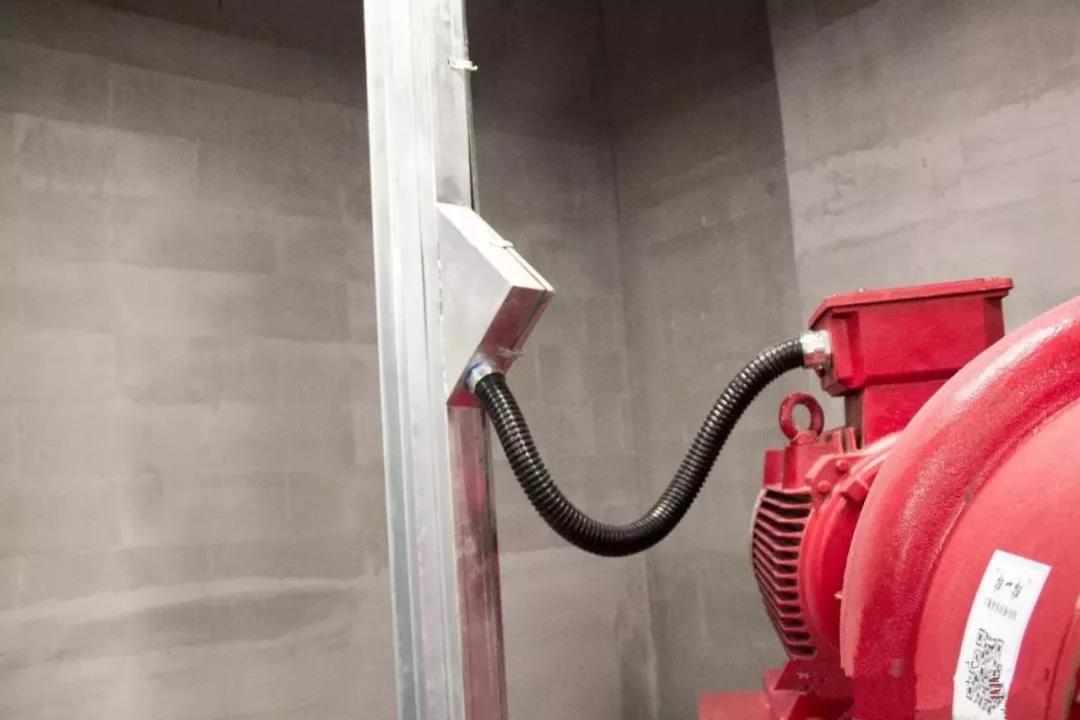

水泵电源桥架进电机接线盒处采用45度斜三角。

柔性软管采用专用管卡。

柔性软管长度符合规范要求。


冷、热水管采用不同颜色区分。

流向标识清晰。

供水区域清晰。

管道间距小时补偿器错位安装。

管道间距均匀,排列整齐。

热水管道按规范设置补偿器,补偿器成排成线。

成排管道转弯处支架设计合理,距弯头距离统一。

管道间距均匀,排列整齐。

大型管道型钢支架两端直角焊接加强板,保证支架的稳定性。

设置排气孔

板交外露螺杆加套管。

分气缸底脚绝热垫。
