BIM备考：Revit中三种常用机电族的使用技巧
1.风管Y型四通

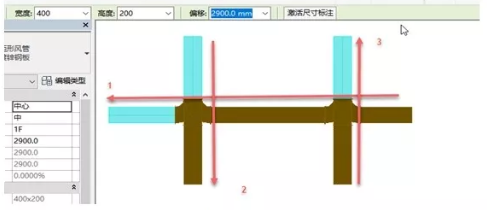

情况一：风管尺寸相同
当第二根、第三根风管尺寸与第一根相同时第一根绘制的风管就会被视为被剪切管，此时Y型四通的生成方向就与第一根风管的绘制方向有关，第一根风管绘制方向影响第二、三根风管绘制时生成的Y型四通，
结论：风管尺寸相同时，Y型四通生成方向只与第一根风管绘制方向有关，并且会向第一根风管绘制方向的左侧生成。

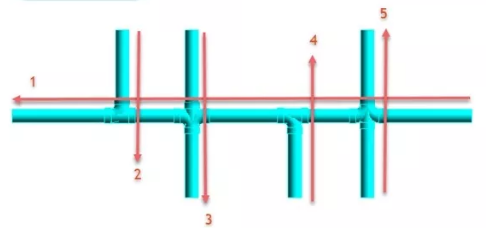

情况二：风管尺寸不同。
当尺寸不同时，绘制主管后，支管的绘制方向会影响Y型四通的生成方向，
结论：风管尺寸不相同时，Y型四通生成方向与主管绘制方向无关，与主管上的支管绘制方向有关生，方向为支管绘制方向的左侧。
总结：主管支管尺寸相同时Y型四通生成方向只与第一根风管绘制方向有关，会向第一根风管绘制方向的左侧生成；尺寸不同时Y型四通生成方向只与主管上的支管绘制方向有关，生成方向为支管绘制方向的左侧。所以想要得到正确的Y型四通在绘制支管时，应从主管绘制方向的左侧向右侧绘制。
2.顺水三通、四通
情况一：管道尺寸相同
顺水三通生成方向与第一根水管绘制方向有关
顺水四通生成方向与第一根水管无关与之后的水管绘制方向有关
结论：顺水三通生成方向与第一根管绘制方向相同，顺水四通与当前水管绘制方向相反。
