BIM一级考试中轴网标高和体量的绘制技巧

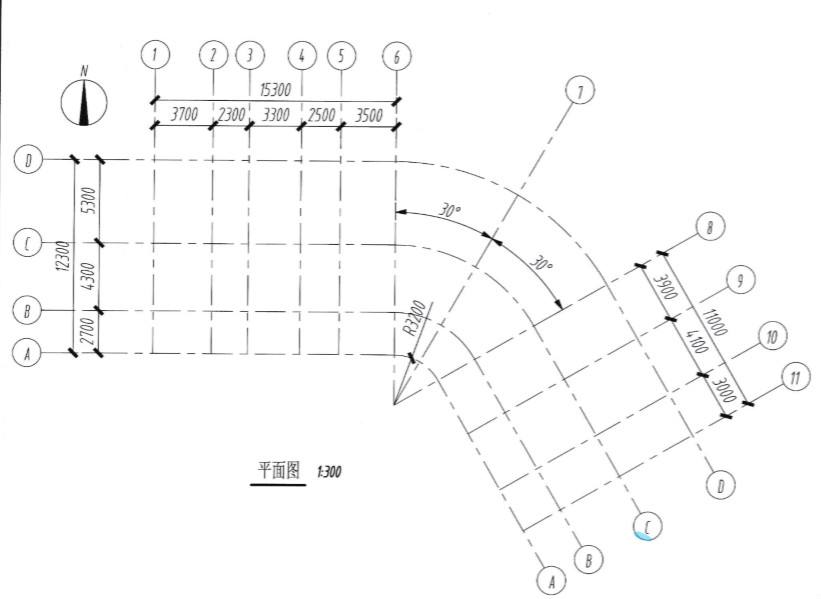

1、标高、轴网的建立
1）绘制顺序：先建立标高，后建立轴网，标高在立面视图中建立，轴网在平面视图中建立
2）绘制方法：手动绘制，复制、阵列（径向、线性）（注意事项：起始标头与轴号，单线绘制及多段线绘制，尽量做到对齐美观。）
3）实例、类型属性：按题目要求调整轴号显示、线段样式、颜色等
4）特性：临时尺寸、对齐符、对齐锁、弯折符、2D与3D的区别、影响范围、轴网与标高的交叉
5）视图比例：注意单个视图及多个视图的调整方法）
6）尺寸标注：绘制方式可选单个参照点、拾取墙（注意：题中要求绘制的必须绘制，未作要求的视时间情况）
7）地理位置：旋转项目北 旋转正北、正北符号
8）学会使用参照平面作为定位辅助工具

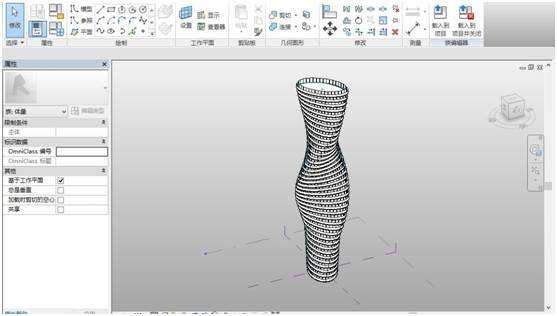

2、绘制体量模型
1）体量的种类：内建体量与概念体量
体量创建的方法：拉伸、融合、旋转、放样、放样融合、空心形状（剪切实体模型，剪切、连接可以帮助对实体构件的整合）
2）体量参数的添加（材质参数、尺寸参数（体量轮廓最好用参照线来绘制）、体量参数公式。）
3）体量扩展：体量面墙、体量幕墙、体量楼层、体量楼板、体量屋顶。（注意类型参数、实例参数的设置）
4）体量创建形式：模型线创建轮廓
5）项目共享参数的添加
