前言

投标阶段BIM场地建模有时间紧、重复工作较多、建模精度要求不高等特点。如何标准化、快速建模成为我们急需解决的问题。本文讲述如何制作投标样板文件，进而将投标阶段建模标准化，提高建模速度、建模质量。

一、投标样板文件制作

1.新建样板文件

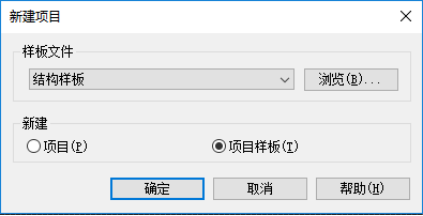

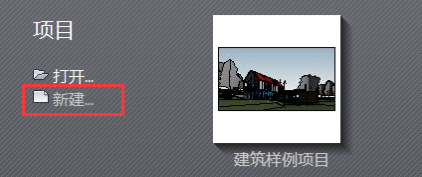

在Revit初始界面中选择“项目-新建”，在新弹出的窗口中勾选“项目样板”，点击确定。

2.系统族编辑

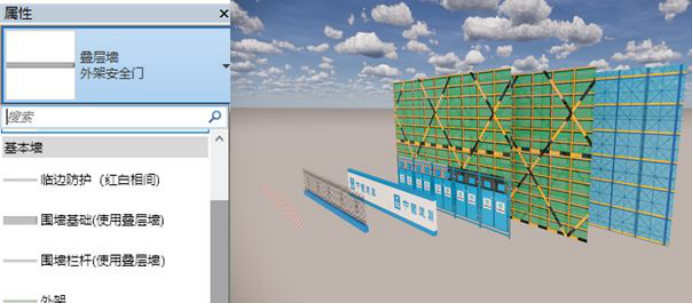

通过对系统族，如“墙”进行编辑，从而预设好施工中常用的临边防护、围墙、外架、爬架等。

3.常用族导入

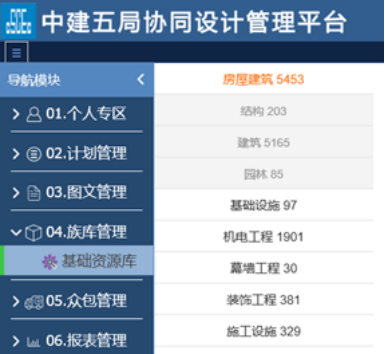

通过”中建五局协同管理平台“(免费）或族库大师（部分收费）等，将施工常用族如安全体验馆、样板展示区、九牌一图、宣传展板、板房、材料堆场、加工棚、洗车槽、施工机具等导入进样板文件中。

4.材质和贴图修改

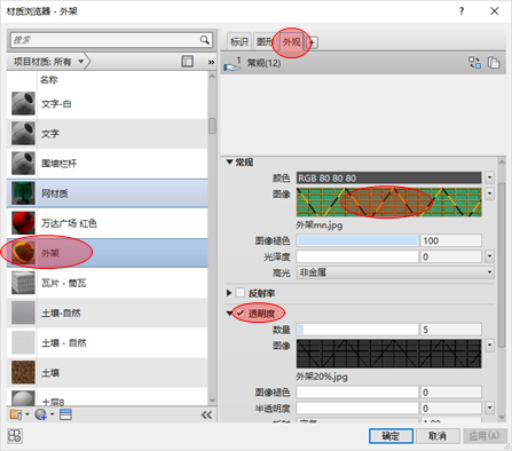

以“外架”修改为例，打开材质浏览器，新建外架材质，在外观选项卡中对该材质的贴图、光泽度、透明度进行设置。

二.各阶段建模

1.新建项目

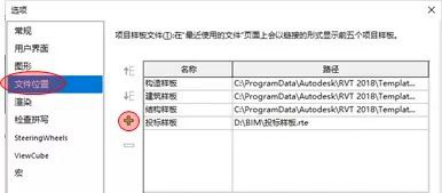

打开文件-选项，在文件位置中新增一个项目样板文件，确定后以投标样板作为样板文件，新建项目。

2.总平图导入

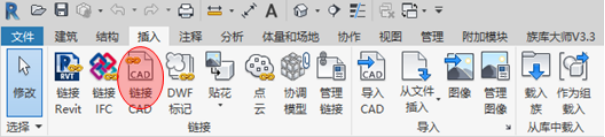

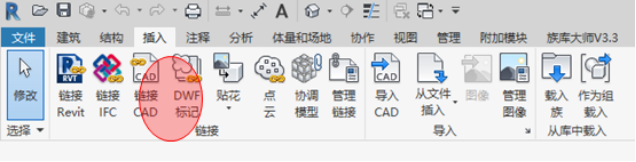

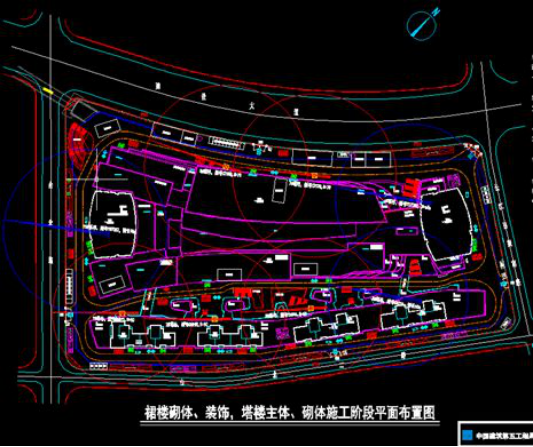

在CAD中对总平图进行“清图”，删除不需要的元素。在插入选项卡中使用链接CAD，将CAD图纸导入至Revit。

3.快速建模

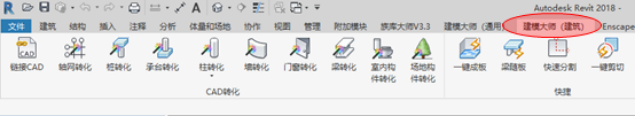

使用建模大师或橄榄树等第三方插件，对CAD图纸进行构件转换，快速生成主体模型。

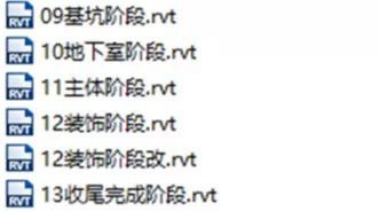

4.分阶段保存

对模型进行分阶段保存，有利于对模型各阶段进行修改、渲染，减少文件体积、避免模型卡顿。但需注意场地模型建模一次到位，尽量避免后期修改。

三.模型渲染

1.快速渲染

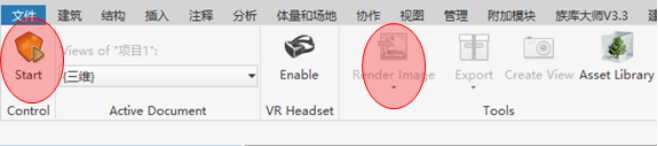

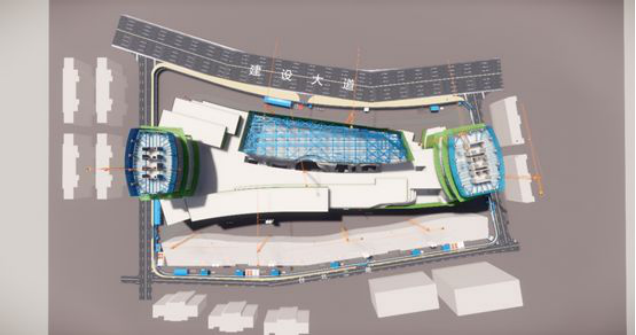

使用Enscape插件对模型进行快速渲染。Start为开始渲染按钮，RenderImage为导出图片按钮。

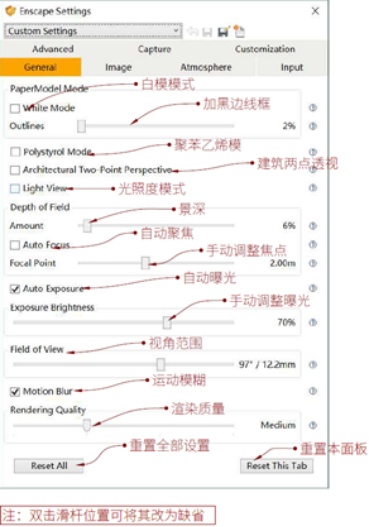

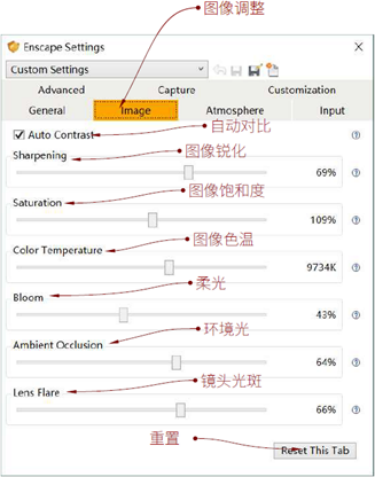

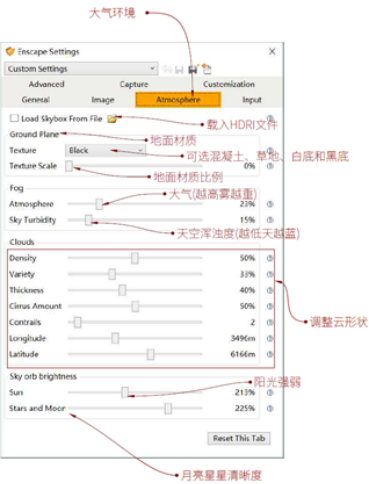

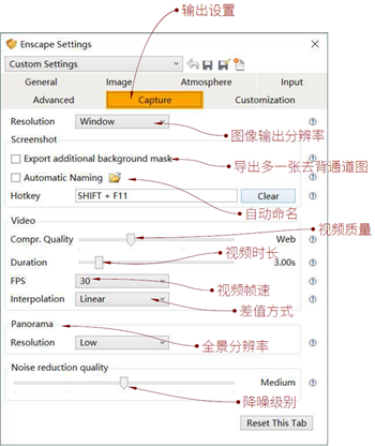

2.参数调整

四、小技巧

1.CAD图定位

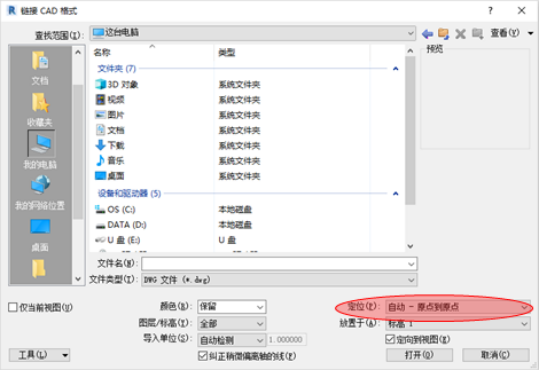

在清图阶段将CAD图指定基点复制（Ctrl+Shift+C）并设置为原点(0,0,0)，插入CAD图纸时优先采用链接CAD而不是导入CAD，将有利于后期我们对CAD图纸进行更新后，能方便的更新至Revit中。链接时选择好定位方式，有利于我们对多个CAD图纸进行定位。

2.外架形式

使用墙修改贴图、透明度等，形成外架、爬架、临边防护等。有效规避了真实建族造成大量构件的卡顿现象。且模型效果基本能满足投标阶段对渲染需求。

3.堆场模型

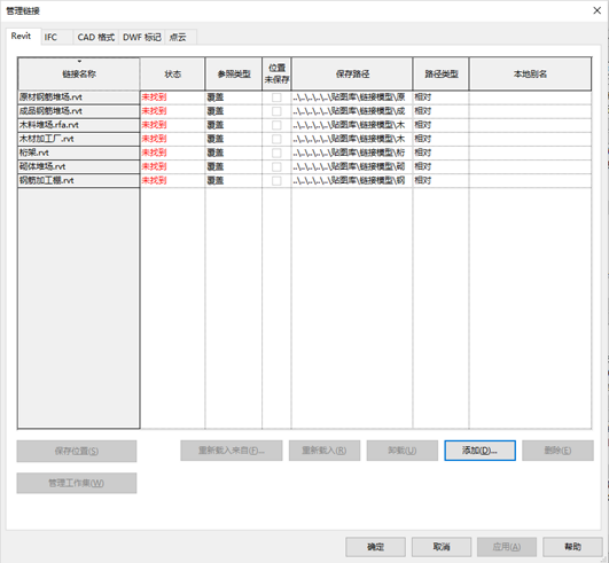

堆场模型普遍有构件多、导入后卡顿的特点，建议采用链接模型的形式载入到项目中，在渲染阶段进行载入，建模阶段卸载，能有效避免建模阶段的卡顿。

4.渲染天气

通过鼠标右键+Shift，可以调节渲染场景的时间。

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
