关于门

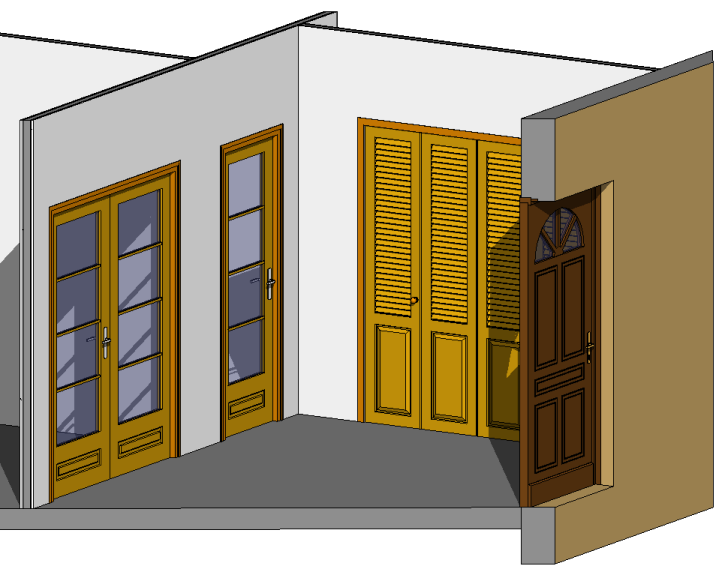

门是基于主体的构件，可以添加到任何类型的墙内。 可以平面视图、剖面视图、立面视图或三维视图中添加门。

选择要添加的门类型，然后指定门在墙上的位置。Revit 将自动剪切洞口并放置门。

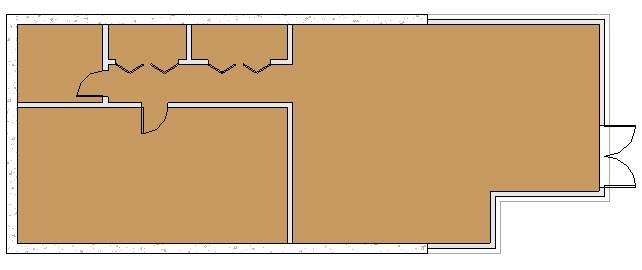

平面视图中的门布局

关于门标记

门标记是一种注释，通常用于通过显示门的“标记”属性值来枚举项目中的门实例。

对于放置的第一个门，该值等于 1，对于后续添加的每一个门，该值都会相应地增加 1，且与门类型无关。

可以指定在放置门时自动附着标记，也可以选择稍后再逐个附着或一次全部附着。

如果标记门的任何部分位于裁剪区域之外，则不会显示门标记。

放置门

使用“门”工具在建筑模型的墙中放置门。 洞口将自动剪切进墙以容纳门。

1. 打开一个平面、剖面、立面或三维视图。

2. 单击“建筑”选项卡 “构建”面板 （门）。

3. 如果要放置的门类型与“类型选择器”中显示的门类型不同，请从下拉列表中选择其他类型。

   注： 要从 Revit 库中载入其他门类型，请单击“放置门”选项卡 “模式”面板 “载入族”，定位到“门”文件夹，然后打开所需的族文件。

4. 如果希望在放置门时自动对门进行标记，请单击“修改 | 放置门”选项卡 “标记”面板 （在放置时进行标记）。然后在选项栏上指定下列标记选项：

   目标	操作
   修改标记方向	选择“水平”或“垂直”。
   载入其他标记	单击“标记”（请参见加载标记或符号样式）。
   在标记和门之间包含引线	选择“引线”。
   修改引线的默认长度	在“引线”复选框右侧的文本框中输入值。

5. 将光标移到墙上以显示门的预览图像。

   在平面视图中放置门时，按空格键可将开门方向从左开翻转为右开。 要翻转门面（使其向内开或向外开），请相应地将光标移到靠近内墙边缘或外墙边缘的位置。

   默认情况下，临时尺寸标注指示从门中心线到最近垂直墙的中心线的距离。 要更改这些设置，请参见临时尺寸标注设置。

6. 预览图像位于墙上所需位置时，单击以放置门。

更改门的方向

您可以更改门的门轴位置（开门方向）或门打开方向（面）。

1. 在平面视图中选择门。

2. 单击鼠标右键，然后单击所需选项：

   目标	操作
   修改门轴位置（右侧或左侧）	选择“翻转开门方向”。此选项仅用于使用水平控制创建的门族。
   修改门打开方向（内开或外开）	选择“翻转面”。此选项仅用于使用垂直控制创建的门族。

   或者，也可以单击选择门后在图形中显示的相应翻转控制（“翻转实例开门方向”或“翻转实例面”）。



   平面视图中的门翻转控制以及三维视图中的门

将门移到另一面墙内

您可以在最初放置门的墙上重新定位门。 若要将门移到另一面墙，请使用“拾取新主体”工具。

请注意，以下步骤不适用于通过自定义幕墙嵌板创建的幕墙门。

1. 选择门。

2. 单击“修改 | 门”选项卡 “主体”面板  “拾取新主体”。

3. 将光标移到另一面墙上，当预览图像位于所需位置时，单击以放置门。

将门添加到幕墙

要将门添加到幕墙，可自定义幕墙嵌板以将其设定为门。

 视频：将门添加到幕墙

1. 打开幕墙的平面、立面或三维视图。

2. 将光标移到要自定义的幕墙嵌板的边缘上，直到其中一个竖梃或幕墙高亮显示。

3. 按 Tab 键直到嵌板高亮显示，然后单击以将其选中并显示锁定图标。

4. 单击该锁定图标以解锁嵌板。

5. 在“类型选择器”中，选择要替换该嵌板的幕墙门。 仅幕墙门可以替换幕墙嵌板。

   如有必要，可以单击“插入”选项卡“从库中载入”面板“载入族”来载入幕墙门。在“载入族”对话框中，打开“门”文件夹，选择名称名包含幕墙的任意门族，然后单击“打开”将相应的族载入到项目中。

6. 高亮显示门下面的竖梃，然后单击以显示其锁定图标。

7. 单击锁定图标以解锁竖梃，然后按  键。

   要删除幕墙门，请将其选中，然后使用“类型选择器”将其重新更改为幕墙嵌板。

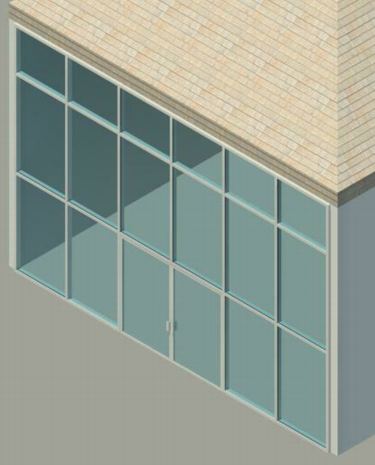

   幕墙门
